Засувка 30с15нж Ду50 Ру40

•
•
•

Засувка 30с15нж Ду50 – це сталева фланцева засувка з умовним діаметром проходу 50 мм, номінальним тиском Ру40 Бар. Тип затвору – дводисковий клин з нержавіючою наплавкою, клас герметичності “А” згідно з ГОСТ 9544-93. Управління – ручне, маховик із висувним шпинделем. Будівельна довжина – 216/250 мм, вага – 14-19 кг залежно від заводу виробника. Призначена для експлуатації в трубопроводах, що транспортують воду, пару, газ, нафту, олію, нафтопродукти з температурою до 425 °С.

Ціна

від 5165 грн

Замовити засувку 30с15нж Ду-50

Технічні характеристики

У таблиці вказані основні технічні характеристики сталевої газової засувки 30с15нж Ду50 Ру40: тип запірного елемента, спосіб монтажу, матеріал ущільнення та корпусу, вид робочого середовища, гранична температура, умовний тиск, маса.

Будова та габаритні розміри

Закриття та відкриття засувки 30с15нж Ду50 Ру40 виконується вручну маховиком. Завдяки поступальному переміщенню шпинделя при обертанні маховика, дводисковий клин упирається в сідло корпусу. Ущільнювальні поверхні дисків притискаються до кільців ущільнювачів корпусу забезпечуючи закриття проходу.

В таблиці вказані розміри засувки 30с15нж Ду-50: будівельна довжина та висота, діаметри. Розміри приєднувальних фланців — ГОСТ 33259-2015. Перехід до каталогу засувок Ду50.

Засувки Ру40	Габаритні та приєднувальні розміри, мм					Маса, кг
	L	H	H1	D	D0
30с15нж Ду50	216/250	315	385	160	150	19

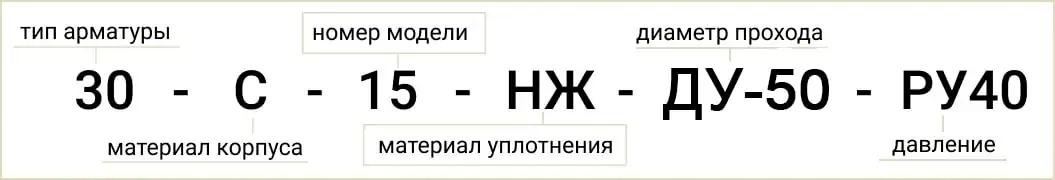

Позначення та розшифрування маркування

На корпусі клинової засувки вказується марка у вигляді індексу системи ЦКБА (центрального конструкторського бюро арматуробудування). Позначення наносяться шляхом виливки або таврування, згідно з ГОСТ 4666.

Маркування сталевої засувки 30с15нж Ду50 містить такі параметри та характеристики:

1. Тип арматури;
2. Умовний діаметр проходу;
3. Робочий тиск;
4. Тип приводу;
5. Матеріал ущільнювальних кілець.

Купити сталеву клинову засувку 30с15нж Ду-50 Ру-40

У Систем Якості можете купити засувку 30с15нж Ду-50 Ру-40 сталеву клинову для води, газу, пари, нафти, оливи, нафтопродуктів. Вся запірна арматура проходить випробування, перевірку на стенді з манометром на відповідність параметрам, зазначеним у ГОСТ. У комплекті поставки: запірна фланцева засувка 30с15нж Dn50 Pn40, паспорт сумісний з інструкцією з експлуатації та обслуговування, сертифікат (може додаватися в залежності від фірми виробника та серії).

Виконаємо діагностику та ремонт 30с15нж Ду-50, 30с515нж з редуктором, 30с915нж Ду50 з електроприводом, усунемо несправності та дефекти, проведемо ревізію та притирання (заміна прокладок, набивання, мастила), опресування (гідровипробування). Гарантія 12 місяців за умови дотримання умов експлуатації та БНіП (будівельні норми та правила).

Ціна в Україні

Ціна засувки 30с15нжДу-50 Ру40 фланцевої залежить від виробника (Україна, Китай, Росія, Польща, Туреччина, Словаччина, вітчизняні СРСР із зберігання), технічного стану та року виробництва (нова, складське зберігання після ревізії). Для опту діє система знижок 5-15% від прайсу. Для розрахунку вартості – зверніться до менеджера або надішліть запит на пошту.
