Редуктор 1Ц2У-100 и Ц2У-100

Цилиндрический редуктор Ц2У-100 или 1Ц2У-100 – общепромышленный двухступенчатый редуктор узкого типа, используется при повторно-кратковременных и постоянных режимах работы. Основная сфера применения это приводы подъемников, элеваторы и изготовление пенобетона. Благодаря узкому типу зубчатых колес, по сравнению со своими предшественниками, редуктор Ц2У-100 обладает высоким крутящим моментом на выходном валу при относительно небольших габаритах.

  • Цилиндрический редуктор Ц2У-100 12,5

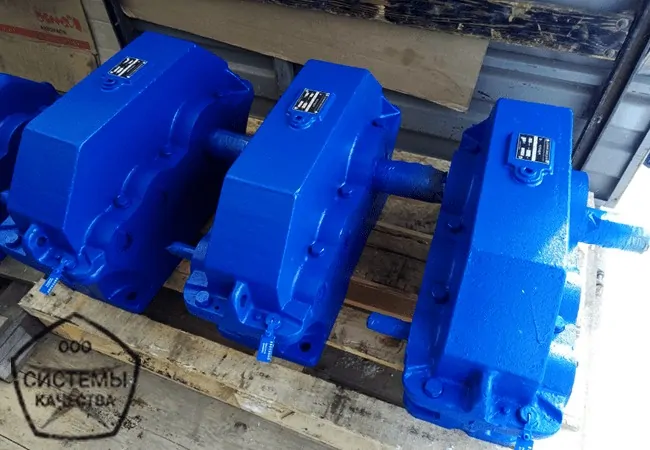

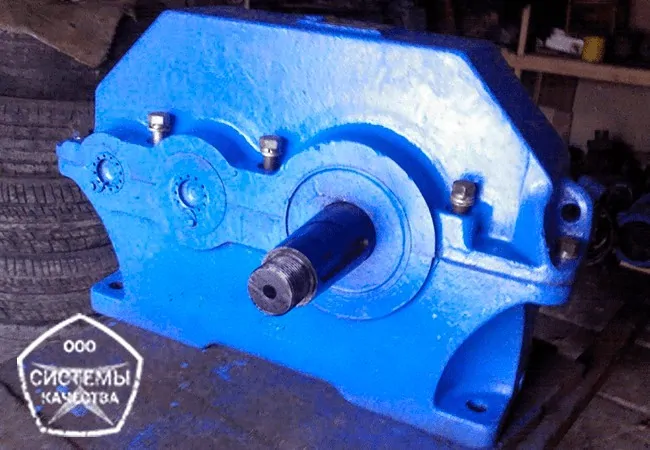

  • редуктор 1Ц2У-100 16 - двухступенчатый горизонтальный
  • редуктор Ц2У-100 - двухступенчатый с цилиндрической передачей

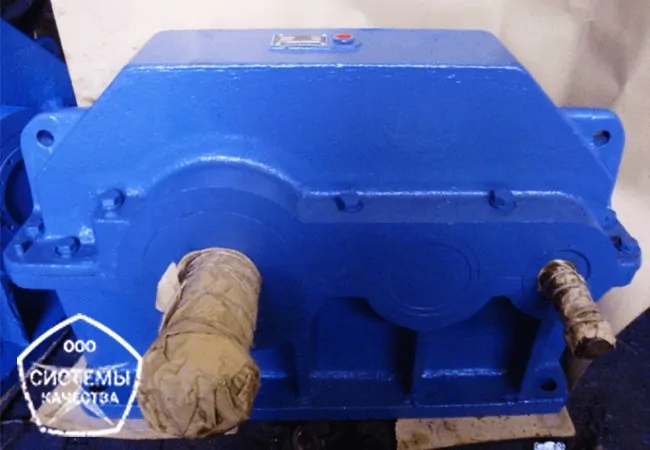

«Системы качества» известны в Украине своим подходом к надежности и контролю качества. Предлагаем купить редуктор 1Ц2У-100 с передаточными числами 8; 10; 12,5; 16; 20; 25; 31,5; 40. Вал – конический или цилиндрический, любой вариант сборки.

Характеристики

Основные технические характеристики редуктора Ц2У-100 и 1Ц2У-100, заявленные в паспорте, сведены в таблице. Диапазон передаточных чисел, предельный крутящий момент на выходе, нагрузка на тихоходном валу, вес, количество масла и прочее. Характеристики других моделей, можно найти в разделе каталог цилиндрических редукторов.

Типоразмер редуктораНоминальное передаточное числоНоминальная радиальная нагрузка на тихоходном валу, ННоминальный крутящий момент на тихоходном валу, НмОбъем масла, лВес, кгКПД
1Ц2У-1008;10;12,5;16;20;25;31,5;4040005001,1350,97

Особенности эксплуатации

Допустимые режимы эксплуатации редукторов с цилиндрической передачей:
  • Допустима постоянная и плавающая нагрузка;
  • Возможно реверсивное включение;
  • Для продолжительных режимов и частых включений;
  • Максимальная скорость на входе – 1500 об/мин;
  • Концентрация пыли до 10 мг/м³.

Марка подшипников

В таблице перечислены маркировки и количество подшипников, устанавливаемые на первичный, тихоходный, промежуточный валы.

Выходной валКоличествоПромежуточный валКоличествоВходной валКоличество
7307А27604276042

Чертежи редуктора 1Ц2У-100 и Ц2У-100

Чертеж с габаритными и присоединительными размерами согласно технического паспорта приведен для простоты подбора и подготовки к монтажу редуктора Ц2У-100.

Чертеж габаритных размеров Ц2У-100

awtawbHH1hLL1ll1l2l3AA1Bd
10080230112223873251368513616529010916015

Цилиндрический вал

Цилиндрический входной и выходной вал редуктора 1Ц2У100 и Ц2У100 зачастую используется при присоединении к исполнительному механизму с помощью муфт типа МЗ, МУВП и тд. Диаметр, вынос и прочие размеры указаны на чертеже.

Чертеж цилиндрического вала
Валldbt
Входной3618620,5
Выходной5830833

Конический вал

Конический вал редуктора Ц2У-100 и 1Ц2У 100 наиболее практичен, так как не требует больших усилий при монтаже в сравнении с цилиндрическими валами, зачастую используется для посадки шкивов для ременной передачи. Диаметр, вынос и прочие размеры указаны на чертеже.

Чертеж конического вала
Валll1dd1bt
Входной503620M12*1,25410,6
Выходной805835M20*1,5618,55

Варианты сборки

Вариант сборки – это схема компоновки и расположения основных элементов редуктора. Стоит отметить, что наиболее распространенными и востребованными являются редукторы Ц2У 100 с вариантом сборки 12, 21, 22, 11. Количество и исполнение быстроходных и тихоходных валов, влияют на цену редуктора.

Варианты сборки редукторов горизонтальных

При этом некоторые варианты сборки являются крайне дефицитными и изготавливаются только под заказ.

Расшифровка маркировки

Условное обозначение полного названия модели редуктора содержит информацию о передаточном числе, варианте сборки, межосевом расстоянии и климатическом исполнении.

Расшифровка маркировки 1Ц2У-100 40 12 У3

Подбор и покупка редуктора Ц2У-100

На четыре наиболее распространенные варианта сборки двухступенчатых редукторов Ц2У-100 приходится 32 модели с разными передаточными числами, маркировки которых приведены в таблице. Узнавайте характеристики, подбирайте интересующую Вас маркировку и заказывайте специалистам «Систем Качества»

Вариант сборки/Передаточное число12112221
81Ц2У-100-8-121Ц2У-100-8-11Ц2У-100-8-22Ц2У-100-8-21
101Ц2У-100-10-121Ц2У-100-10-11Ц2У-100-10-22Ц2У-100-10-21
12,51Ц2У-100-12,5-121Ц2У-100-12,5-11Ц2У-100-12,5-22Ц2У-100-12,5-21
161Ц2У-100-16-121Ц2У-100-16-11Ц2У-100-16-22Ц2У-100-16-21
201Ц2У-100-20-121Ц2У-100-20-11Ц2У-100-20-22Ц2У-100-20-21
251Ц2У-100-25-121Ц2У-100-25-11Ц2У-100-25-22Ц2У-100-25-21
31,51Ц2У-100-31,5-121Ц2У-100-31,5-11Ц2У-100-31,5-22Ц2У-100-31,5-21
401Ц2У-100-40-121Ц2У-100-40-11Ц2У-100-40-22Ц2У-100-40-21

Цены редукторов Ц2У-100 и 1Ц2У-100

Цена редуктора 1Ц2У-100 по Украине варьируется в зависимости от новизны и качества. Надежный редуктор Ц2У-100 с заводской подготовкой и рабочей гарантией можно купить по цене 7000 грн. Цена редуктора бу – 3000 грн без НДС. Но с ними осторожней.

Кроме того, на стоимость редуктора Ц2У-100 влияет вариант сборки и передаточное число. Дефицитные модели будут стоить дороже. На редуктор 1Ц2У-100 цену Вам подскажут наши специалисты.

Редуктор Ц2У-100 работает с подъемными механизмами и высоким крутящим моментом. Некачественный цилиндрический редуктор 1Ц2У-100 или Ц2У-100 может стать причиной простоя предприятия и даже травматизма. Покупая у «Систем Качества», вы исключите вероятность неприятных сюрпризов. Европейские стандарты технического контроля дают «Системам» абсолютную статистику безотказности промышленного оборудования.

Редуктор Ц2У-100 или 1Ц2У-100 с передаточными числами 40; 31,5; 25; 20; 16; 12,5; 10; 8 заказывайте специалистам «Систем Качества»

(3 оценок, среднее: 4,67 из 5)
Для того чтобы оценить запись, вы должны быть зарегистрированным пользователем сайта.
Редуктор 1Ц2У-100 и Ц2У-100 обновлено: Сентябрь 18, 2019 автором: АИР Украины
