Редуктор Ц2У-315Н и 1Ц2У-315Н

Цилиндрический редуктор Ц2У-315Н или 1Ц2У-315Н – общепромышленный двухступенчатый редуктор узкого типа, используется при повторно-кратковременных и постоянных режимах работы. Основная сфера применения это приводы грузоподъемных кранов, элеваторы, дробилки. Благодаря зацеплению Новикова, увеличена нагрузочная способность и уменьшен уровень шума относительно эвольвентного зацепления.

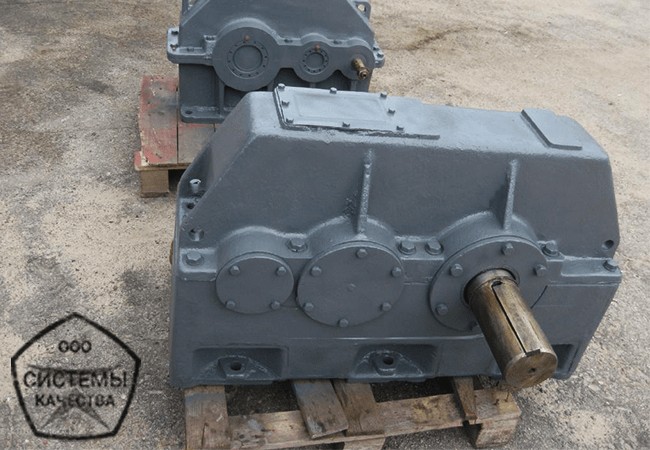

  • Цилиндрический редуктор Ц2У-315Н 31,5

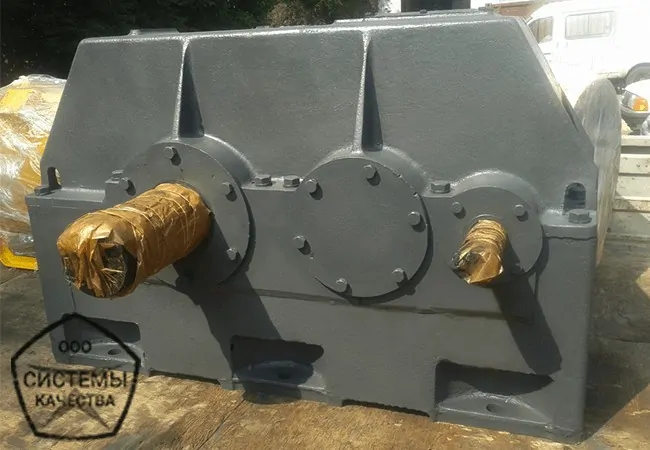

  • редуктор Ц2У-315 25 - двухступенчатый горизонтальный
  • редуктор 1Ц2У-315 40 - двухступенчатый с зацепление Новикова

«Системы качества» известны в Украине своим подходом к надежности и контролю качества. Предлагаем добротный редуктор 1Ц2У-315 с передаточными числами 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50. Вал – в виде части зубчатой муфты или цилиндрический, любой вариант сборки.

Технические характеристики

Основные технические характеристики редуктора Ц2У-315 и 1Ц2У-315, заявленные в паспорте, сведены в таблице. Диапазон передаточных чисел, предельный крутящий момент на выходе, нагрузка на тихоходном валу, вес и прочее. Характеристики других моделей, можно найти в разделе каталог цилиндрических редукторов.

Типоразмер редуктораНоминальное передаточное числоНоминальная радиальная нагрузка на тихоходном валу, ННоминальный крутящий момент на тихоходном валу, НмВес, кгКПД
Ц2У-315Н8;10;12,5;16;20;25;31,5;40;502240087005200,97

Особенности эксплуатации

Технические характеристики редуктора цилиндрического Ц2У-315 определяют допустимые режимы эксплуатации:
  • Допустима постоянная и плавающая нагрузка;
  • Возможно реверсивное включение;
  • Для продолжительных режимов и частых включений;
  • Максимальная скорость на входе – 1500 об/мин;
  • Концентрация пыли до 10 мг/м³.

Марка подшипников

Указаны маркировки и количество подшипников устанавливаемые на входной, выходной, промежуточный валы редукторов Ц2У-315. Справочная информация будет полезна при самостоятельном ремонте и замене поврежденных подшипников.

Типоразмер редуктораВыходной валКоличествоПромежуточный валКоличествоВходной валКоличество
1Ц2У-315Н7522Н27616276102

Объем заливаемого масла

Недостаток масла приводит к быстрому износу трущихся частей. В таблице можно найти правильный объем заливаемого масла для каждого типоразмера редукторов 1Ц2У-315. Эксплуатация без масла строго запрещена!

Модель редуктораОбъем заливаемого масла
Ц2У-31540

Размеры и чертеж редуктора 1Ц2У-315 и Ц2У-315Н

Чертеж с габаритными и присоединительными размерами согласно технического паспорта приведен для простоты подбора и подготовки к монтажу редуктора Ц2У-315Н.

Размеры и чертеж редуктора Ц2У-315Н

awtawbHH1hLL1L2L3L4L5L6BB1B2d
31520068533535104074037021536530042039526034028

Размеры и чертеж валов

Цилиндрический вал

Цилиндрический входной и выходной вал редуктора 1Ц2У-315 и Ц2У-315 зачастую используется при присоединении к исполнительному механизму с помощью муфт типа МЗ, МУВП и тд. Диаметр, вынос и прочие размеры указаны на чертеже.

Чертеж цилиндрического вала
Валldbt
Входной110501453,5
Выходной21011028116

Вал для приборов управления

Данный вал редуктора Ц2У-315 и 1Ц2У-315 используется для присоединения приборов управления. Диаметр, вынос и прочие размеры указаны на чертеже.

Чертеж вала для присоединения приборов управления
ВалLbdd1d2d3
Выходной2005110h975h955M8*20

Вал в виде части зубчатой муфты

Чертеж вала в виде части зубчатой муфты
Вал в виде части зубчатой муфты редуктора 1Ц2У-315 и Ц2У-315 используется для присоединения к исполнительному механизму с помощью муфты зубчатого типа. Данный тип вала позволяет увеличить допустимые радиально консольные нагрузки. Диаметр, вынос и прочие размеры указаны на чертеже.

Lll1dd1d2d3bЗацепление
mz
2751060252130110f814030640

Варианты сборки редуктора 1Ц2У-315Н

Варианты сборки редуктора Ц2У-315Н это схема компоновки и расположения основных элементов редуктора. Стоит отметить, что наиболее распространенными и востребованными являются редукторы Ц2У-315 с вариантом сборки 12, 21, 22, 11.

Варианты сборки редукторов горизонтальных

При этом некоторые варианты сборки являются крайне дефицитными и изготавливаются только под заказ.

Расшифровка маркировки

Для тех, кто только знакомится с цилиндрическими редукторами Ц2У-315, приводим расшифровку маркировки. Условное обозначение полного названия модели редуктора содержит информацию о передаточном числе, варианте сборки, межосевом расстоянии и климатическом исполнении.

Расшифровка маркировки 1Ц2У-315Н 40 12 у3

Все варианты сборки Ц2У-315 и передаточные числа

На четыре наиболее распространенные варианта сборки двухступенчатых редукторов Ц2У-315Н приходится 36 моделей с разными передаточными числами, маркировки которых приведены в таблице. Узнавайте характеристики, подбирайте интересующую Вас маркировку и заказывайте специалистам «Систем Качества»

Вариант сборки/Передаточное число12112221
81Ц2У-315Н-8-121Ц2У-315-8-11Ц2У-315Н-8-22Ц2У-315-8-21
101Ц2У-315Н-10-121Ц2У-315-10-11Ц2У-315Н-10-22Ц2У-315-10-21
12,51Ц2У-315Н-12,5-121Ц2У-315-12,5-11Ц2У-315Н-12,5-22Ц2У-315-12,5-21
161Ц2У-315Н-16-121Ц2У-315-16-11Ц2У-315Н-16-22Ц2У-315-16-21
201Ц2У-315Н-20-121Ц2У-315-20-11Ц2У-315Н-20-22Ц2У-315-20-21
251Ц2У-315Н-25-121Ц2У-315-25-11Ц2У-315Н-25-22Ц2У-315-25-21
31,51Ц2У-315Н-31,5-121Ц2У-315-31,5-11Ц2У-315Н-31,5-22Ц2У-315-31,5-21
401Ц2У-315Н-40-121Ц2У-315-40-11Ц2У-315Н-40-22Ц2У-315-40-21
501Ц2У-315Н-50-121Ц2У-315-50-11Ц2У-315Н-50-22Ц2У-315-50-21

Цена

Цена редуктора 1Ц2У-315 по Украине варьируется в зависимости от новизны и качества. Надежный редуктор Ц2У-315 с заводской подготовкой и рабочей гарантией может достигать по цене 35000 грн. Цена редуктора бу – 18000. Но с ними осторожней.

Кроме того, на цену редуктора Ц2У315 влияет вариант сборки и передаточное число. Дефицитные модели будут стоить дороже. На редуктор 1Ц2У315 цену Вам подскажут наши специалисты.

Редуктор Ц2У-315Н работает с подъемными механизмами и высоким крутящим моментом. Некачественный цилиндрический редуктор 1Ц2У-315Н или Ц2У-315Н может стать причиной простоя предприятия и даже травматизма. Покупая у «Систем Качества», вы исключите вероятность неприятных сюрпризов. Европейские стандарты технического контроля дают «Системам» абсолютную статистику безотказности промышленного оборудования.

Редуктор Ц2У-315Н или 1Ц2У-315Н с передаточными числами 50; 40; 31,5; 25; 20; 16; 12,5; 10; 8 заказывайте специалистам «Систем Качества»

Редуктор Ц2У-315Н и 1Ц2У-315Н обновлено: Октябрь 25, 2019 автором: АИР Украины
