Фланці сталеві приварні

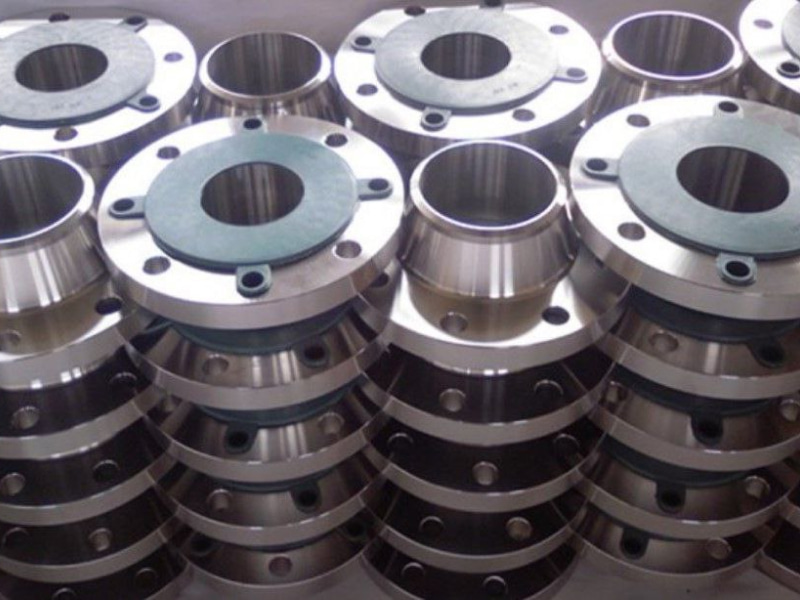

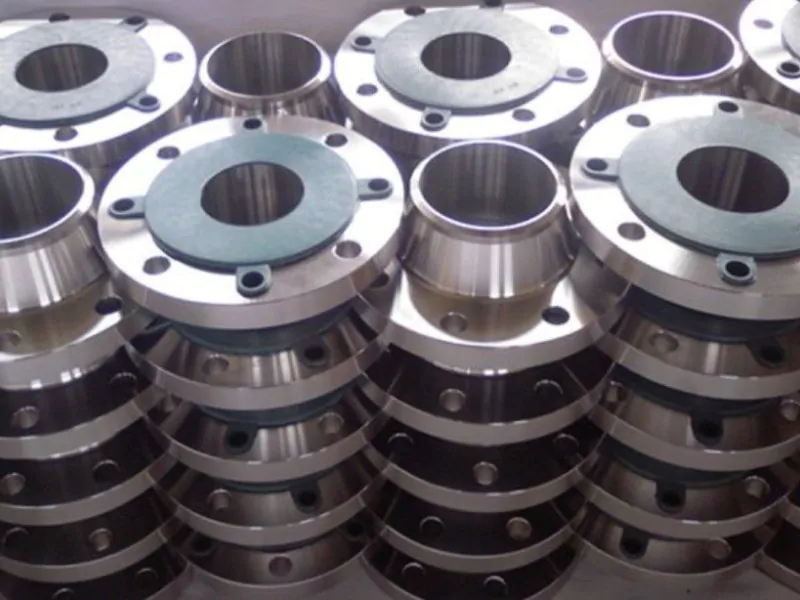

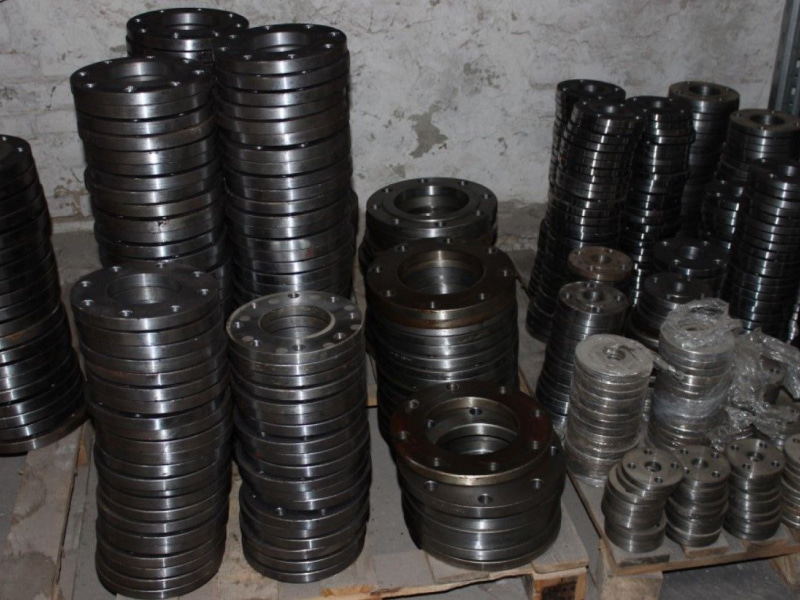

Фланець сталевий приварний фото
  • Фланці сталеві водопровідні виробництва Україна

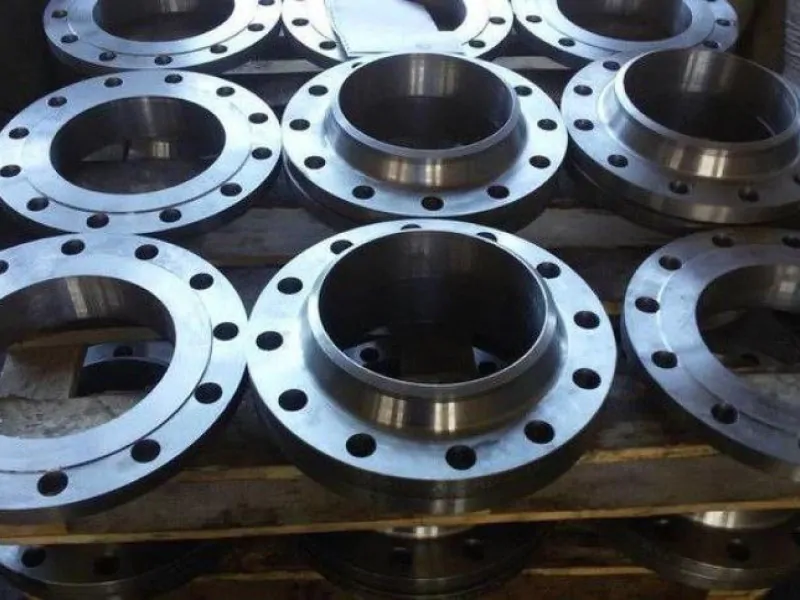

  • Фланець у відповідь під приварку
  • Фланець сталевий приварний тубопровідний встик
Фланець сталевий приварний – це деталь для монтажу запірної арматури (засувки, клапану, затвори, кульові крани, вентилі) к трубопроводу. За типом конструкції бувають – плоскі, комірні (комірцеві), глухі, вільні. Виготовляються із сталей СТ20, СТ25, СТ40, 09Г2С, (08)12Х18Н10Т Виробляються згідно Ду – 10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 225, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000 мм. Виробляються згідно ГОСТ 12820-80/12821-80/12836-67/12822-80/9399-81, DIN 2573/2627.

Ціна

від 70 грн

Каталог приварних фланців

Діаметри сталевих фланців

Типи металевих фланців

В таблиці вказані типи та параметри приварних металевих фланців: тиск, діаметри, температури, марки сталі та ГОСТ.

Типи сталевих фланців Руmin, МПа Руmax, МПа Дуmin, мм Дуmax, мм t°min t°max Марка сталі приварного фланця Стандарт
Плоский 0,1 2,5 15 1200 -70 +300 3сп,20, 09Г2С, (08)12Х18Н10Т ГОСТ 12820-80
Комірцевий 0,1 20 15 1200 -253 +600 Зсп, 20, 25, 09Г2С, 10Г2, 15Х5М, (08)12Х18Н10Т ГОСТ 12821-80
Глухий 0,1 4 15 1200 -70 +530 Зсп, 20, 09Г2С, (08)12Х18Н10Т ГОСТ 12836-67
Вільний 0,1 2,5 50 1200 -70 +300 КП, 20, 40 ГОСТ 12822-80

Маркування ущільнювальних поверхонь згідно з ГОСТ 12815: зі сполучним виступом, з виступом, з западиною, з шипом, з пазом, під лінзову прокладку, під прокладку овального перерізу.

Креслення та конструкція

На кресленні сталевого фланця вказані такі параметри:
креслення сталевого фланця

  • D – зовнішній діаметр;
  • D1 – міжосьова відстань кріпильних отворів;
  • D2 – діаметр притискної поверхні (дзеркала);
  • dв – внутрішній діаметр;
  • b – товщина;
  • h – висота дзеркала;
  • dн – діаметр отворів під шпильки та болти.

Вага приварних фланців відносно діаметра та тиску

У таблиці вказано умовний діаметр Ду, тиск Ру із зазначенням маси сталевих плоских фланців згідно з ГОСТ 12820-80.

Діаметр приварного фланця Вага сталевих фланців в залежності від тиску, кг
Ру-1, кгс/см2 Ру-6, кгс/см2 Ру-10, кгс/см2 Ру-16, кгс/см2 Ру-25, кгс/см2
Ду-10 0,25 0,3 0,4 0,5 0,6
Ду-15 0,29 0,35 0,5 0,6 0,7
Ду-20 0,45 0,53 0,75 0,8 1
Ду-25 0,55 0,64 0,9 1,2 1,2
Ду-32 0,79 1,0 1,4 1,6 1,8
Ду-40 0,91 1,2 1,7 1,9 2,1
Ду-50 1,0 1,3 2 2,5 2,7
Ду-65 1,4 1,6 2,7 3,3 3,2
Ду-80 1,8 2,4 3,2 3,7 4
Ду-100 2,1 2,8 3,8 4,7 5,6
Ду-125 2,5 3,6 5,4 6,2 8,2
Ду-150 3,5 4,5 6,7 8 10,2
Ду-200 4,6 5,8 8,1 10,2 13,2
Ду-250 6,9 7,6 10,6 14,4 18,7
Ду-300 9,2 10,2 12,9 17,5 23,5
Ду-350 10,3 12,5 15,8 22,6 34,5
Ду-400 11,5 15,1 21,5 30,5 44,2
Ду-450 14,4 17,1 22,6 39 51,4
Ду-500 16 19,6 28 56,5 66,8
Ду-600 21 26,1 39 79 89,5
Ду-700 28,7 36,4 59 84,4 125
Ду-800 36,2 41,7 78 103 178
Ду-900 44,2 55,1 95 129 –
Ду-1000 55,6 64,4 119 180 –

Позначення та розшифрування маркування

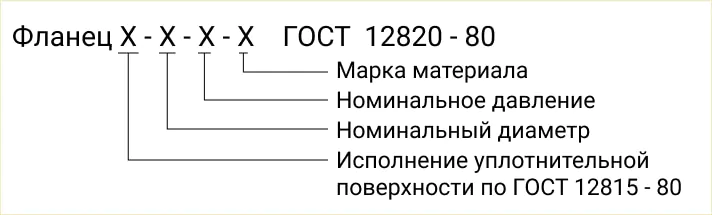

Розшифровка маркування (позначення)

На корпусі привареного фланця вказано:

  1. Марка матеріалу;
  2. Номінальний тиск;
  3. Номінальний діаметр;
  4. Виконання ущільнювальної поверхні.

Купити приварні сталеві фланці

У Систем Якості можна купити фланці сталеві приварні для засувок, кранів, вентилей, зворотніх клапанів, батерфляй, затворів дискових поворотних, повітряводів, водопроводів від Ду-50 до Ду-1600 мм. Наші фахівці допоможуть підібрати приварний фланець під фігуру запірної арматури, тип робочого середовища (газ, вода, пара, нафта, агресивні середовища), температура – консультація безкоштовна. Для покупки фланців приварних сталевих, оцинкованих, чавунних, алюмінієвих, нержавіючих під номінальний тиск Ру-2,5, Ру-4, Ру-6, Ру-10, Ру-16, Ру-25, Ру-40, Ру-63 – зверніться до менеджера по телефону або надішліть заявку на пошту.

Ціна зворотних фланців в Україні

Ціна сталевих фланців залежить від параметрів:

  • Типу привареного фланця;
  • Умовний прохід «Ду». Вимірюється в міліметрах, дорівнює діаметру проходу арматури;
  • Номінальний тиск “Ру”. Це найбільший допустимий надлишковий робочий тиск за температури 20°C;
  • Марка сталі. Підбирається під тип робочого середовища.

Всі фланці, що поставляються, відповідають ГОСТ 33259 2015. Для опту діє система знижок 5-15% від прайсу.
