Фланці комірцеві

Фланці комірцеві ГОСТ 12821-80
  • Фланець комірцевий сталевий приварний
  • Фланці комірцеві нержавіючі під приварювання Ру-25
  • комірцевий фланець Ру-40 металевий оцинкований

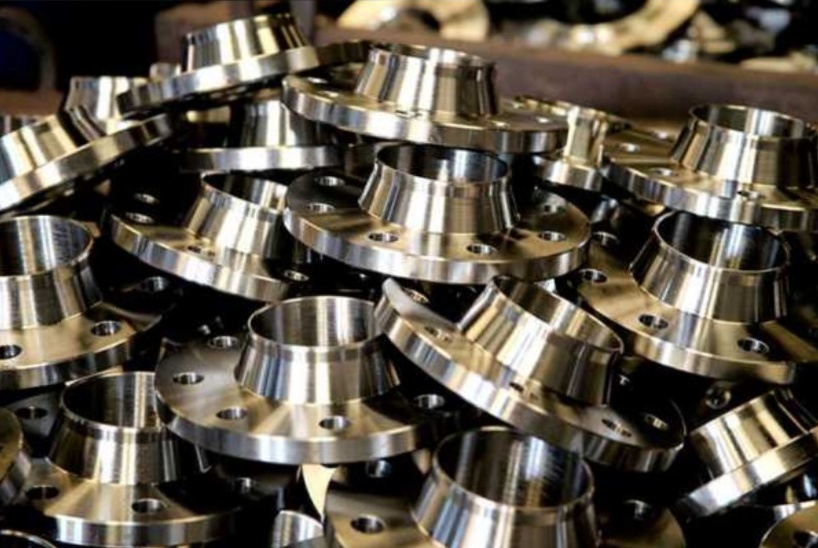

Фланець комірцевий – це деталь у відповідь трубопровідної арматури, під приварювання встик. Особливість конструкції – розмір сталевої спідниці з фаскою визначає максимальний тиск у системі. Виготовляються за ГОСТ 12821-80 із сталі Зсп, 20, 25, 09Г2С, 10Г2, 15Х5М або харчової нержавіючої сталі (08)12Х18Н10Т. Ду 15-1200 мм, Ру-10, Ру-16, Ру-25, Ру-40, Ру-63, Ру-100 Бар, tmax<600 oC. Юбочні комірні фланці виробляють для гарячого, холодного водопостачання, газопроводів, нафтохімічних магістралей.

Ціна

від 70 грн

Діаметри фланців комірцевих сталевих

Креслення та приєднувальні розміри комірцевих фланців

На кресленні вказані розміри комірцевих фланців за ГОСТ 12821-80: D – зовнішній діаметр; D1 – міжосьова відстань отворів кріплення; Dm – діаметр притискної поверхні (дзеркала); dw – внутрішній діаметр; b – товщина; h4 – висота дзеркала; do – діаметр отворів під шпильки та болти.
Комірцевий фланець кресленняУ таблиці вказані розміри, вага та умовний діаметр, кількість отворів сталевих комірцевих фланців.

Розміри фланців комірцевих приварних по ГОСТ 12821-80 Маса,
кг
Діаметри Товщина Висота сполучного виступу Кількість отворів
Умовний, Ду Зовнішній D, мм Міжосьової відстані D1, мм Болтового отвору d0, мм Dm,мм Dn,мм Внутрішній D1, мм b, мм h, мм n, шт
Ру-10
50 160 125 18 76 58 49 13 42 4 2,26
65 180 145 94 77 66 15 45 3,17
80 195 160 105 90 78 15 47 3,67
100 215 180 128 110 96 17 48 8 4,70
125 245 210 156 135 121 19 57 6,71
150 280 240 22 180 161 146 19 57 8,17
200 335 295 240 222 202 19 58 11,35
250 390 350 290 278 254 21 60 12 14,64
300 440 400 345 330 303 22 60 18,66
350 500 460 400 382 351 22 60 16 24,00
400 565 515 26 445 432 398 22 60 30,00
500 670 620 550 535 501 24 65 20 39,20
600 780 725 30 650 636 602 24 65 48,80
800 1010 950 33 850 826 792 27 75 24 87,24
1000 1220 1160 33 1050 1028 992 29 80 28 119,19
1200 1455 1380 39 1256 1228 1192 33 90 32 179,91
Ру-16
50 160 125 18 76 58 49 13 45 4 2,28
65 180 145 94 77 66 15 47 3,19
80 195 160 110 90 78 17 50 4,21
100 215 180 130 110 96 17 50 8 4,90
125 245 210 156 135 121 19 57 6,75
150 280 240 22 180 161 146 19 57 8,30
200 335 295 240 222 202 21 58 12 11,79
250 405 355 26 292 278 254 23 65 17,36
300 460 410 346 330 303 24 66 22,76
350 520 470 400 382 351 28 70 16 32,04
400 580 525 30 450 432 398 32 75 43,00
500 710 650 33 559 535 501 38 90 20 70,97
600 840 770 39 660 636 602 41 90 99,30
800 1020 950 850 826 792 45 95 24 130,57
1 000 1255 1170 45 1060 1 028 992 49 110 28 203,39
1200 1485 1390 52 1268 1228 1192 51 125 32 284,94
Ру-25
50 160 125 18 76 58 49 17 45 4 2,78
65 180 145 96 77 66 19 50 8 3,71
80 195 160 110 90 78 19 52 4,44
100 230 190 22 132 110 96 21 58 6,51
125 270 220 26 160 135 121 23 65 9,41
150 300 250 186 161 146 25 68 12,52
200 360 310 245 222 202 27 75 12 17,44
250 425 370 30 300 278 254 29 75 24,40
300 485 430 352 330 303 32 80 16 33,29
350 550 490 33 406 382 351 36 85 46,57
400 610 550 464 432 398 40 100 64,81
500 730 660 39 570 535 500 44 100 20 88,91
600 840 770 670 636 600 49 115 123,70
800 1075 990 45 874 826 790 55 135 24 213,90
1000 1315 1210 56 1 084 1 028 992 59 150 28 312,12
1200 1525 1420 1288 1228 1192 62 160 32 387,50
Ру40
50 160 125 18 76 58 48 17 45 4 2,81
65 180 145 96 77 66 19 50 8 3,71
80 195 160 112 90 78 21 55 4,80
100 230 190 22 138 110 96 23 65 7,40
125 270 220 26 160 135 120 25 65 10,00
150 300 250 186 161 145 27 68 13,03
200 375 320 30 250 222 200 35 85 12 24,44
250 445 385 33 310 278 252 39 98 37,59
300 510 450 368 330 301 42 112 16 57,10
350 570 510 418 382 351 48 116 70,34
400 655 585 39 480 432 398 54 135 106,76
500 755 670 45 580 535 495 58 140 20 132,33
600 890 795 52 686 636 595 58 140 180,95
800 1135 1030 56 908 826 795 71 190 24 343,69
1000 1360 1250 1140 1028 995 77 235 28 540,75
1200 1575 1460 62 1350 1228 1195 80 250 32 690,59
РУ-63
50 175 135 22 86 58 47 23 67 4 4,63
65 200 160 106 77 64 25 72 8 6,29
80 210 170 120 90 77 27 7,22
100 250 200 26 140 110 94 29 77 10,71
125 295 240 30 172 135 118 33 95 17,13
150 340 280 33 206 161 142 35 105 24,6
200 405 345 264 222 198 41 110 12 36,6
250 470 400 39 316 278 246 45 115 50,89
300 530 460 370 330 294 50 120 16 68,15
350 595 525 39 430 382 342 56 140 98,68
400 670 585 45 484 432 386 62 155 135,8
500 800 705 52 594 535 485 66 165 20 192,74
600 925 820 56 704 636 585 71 180 269,27
800 1165 1050 62 920 826 785 85 225 24 463,87
1000 1415 1290 70 1160 1028 985 92 280 28 980,5
1200 1665 1530 78 1386 1228 1185 95 315 32 1263,72
Ру-100
50 195 145 26 86 58 45 25 68 4 6,03
65 220 170 110 77 62 29 80 8 8,52
80 230 180 124 90 75 31 87 9,91
100 265 210 30 146 110 92 35 97 14,65
125 310 250 33 180 135 112 39 112 23,32
150 350 290 214 161 136 43 125 12 32,87
200 240 360 39 276 222 190 51 140 54,24
250 500 430 340 278 236 57 160 85,24
300 585 500 45 400 330 248 66 180 16 127,78
350 655 560 52 460 382 332 72 195 170,94
400 715 620 510 432 376 76 200 216,86

Виконання комірцевих фланців по ГОСТ 33259-2015, 12821-80

ГОСТ 12821-80, ГОСТ 33259-2015, ISO 7005-1:2011 регламентують номінальний тиск, форму, розміри, тип та виконання ущільнювальної поверхні комірного фланця. Для інших параметрів та умов застосування діють ГОСТ 1536, 4433, 9399, 25660, 28759.1, 28759.5. Європейське маркування – DIN 2634, 2635, методи контролю виробництва відповідають ГОСТ 1577, 8479, 19281.

Існують модифікації комірних фланців під робочий тиск та специфіку експлуатації:
Виконання комірцевих фланців

  1. Сполучний виступ
  2. Виступ
  3. Западина
  4. Шип
  5. Паз
  6. Поглиблення під лінзове ущільнення
  7. Під ущільнювальну прокладку овального перерізу
  8. З шипом під фторопластову прокладку
  9. З пазом під фторопластову прокладку

Комірцеві фланці застосовують у сполуках ущільнених прокладками: еластичними за ГОСТ 15180; металевими (у тому числі зубчастими); спірально навитими; графітовими, металографітовими на основі терморозширеного графіту; хвильовими прокладками.

Купити комірцевий фланець

Купити комірцевий фланець для засувок, кранів, вентилів, зворотних клапанів, батерфляй, під приварювання, від Ду-50 до Ду-1600 електроприводи, фітинги, запірну арматуру Ви зможете у компанії Системи Якості. Виробництво комірцевих фланців відбувається з дуже суворим технічним контролем для виключення браку та дефектів. Виготовлення комірцевого фланця методом відцентрового електрошлакового лиття проходить через 4 етапи контролю:

  1. Контроль сировини (шихта, скрап) стилоскопом та спектральним аналізом;
  2. Контроль маси металу, дошихтування легуючими елементами;
  3. Визначення якості виробленої заготівлі (контрольний замір за хімічним складом сталі, нормалізація, відпал, цементація, визначення ударної в’язкості та міцності за допомогою маятникового копера, розривної машини, ультразвукового та рентгенівського дефектоскопа, твердоміра);
  4. Перевірка геометричних характеристик за допомогою штангенциркуля та мікрометра.

Отримати консультацію, уточнити параметри, характеристики, креслення, фото, сертифікат, паспорт, ISO, ГОСТ, інструкцію з встановлення зможете у наших спеціалістів.

Ціна комірцевого фланця в Україні

Ціну приварних комірцевих фланців формують:

  • Тип та розмір приварного комірцевого фланця;
  • Умовний прохід «Ду». Дорівнює діаметру проходу арматури;
  • Номінальний тиск «Ру». Найбільший допустимий надлишковий робочий тиск за температури 20°C;
  • Марка сталі (Зсп, 20, 25, 09Г2С, 10Г2, 15Х5М, (08)12Х18Н10Т). Легована, вуглецева, валкова. Тип сплаву впливає на експлуатаційні характеристики та ціну на сталевий спідничний комірцевий фланець;
  • Проходження додаткової термічної обробки.
Фланець комірцевий приварний Номінальний тиск, кгс/см2
РУ-16 РУ-25 РУ-40 РУ-63
ДУ-40 412 грн договірна договірна договірна
ДУ-50 718 грн
ДУ-65 768 грн
ДУ-80 1124 грн
ДУ-100 1164 грн
ДУ-125 1594 грн
ДУ-150 2300 грн
ДУ-200 2770 грн
ДУ-250 4920 грн
ДУ-300 7370 грн
ДУ-350 1220 грн
ДУ-400 13580 грн
ДУ-500 22158 грн

Для розрахунку вартості комірцевого фланця Ру-10, Ру-16, Ру-25, Ру-40, Ру-63, Ру-100 – термінів постачання, знижок – зв’яжіться з нами.
