Фланці вільні

•
•
•

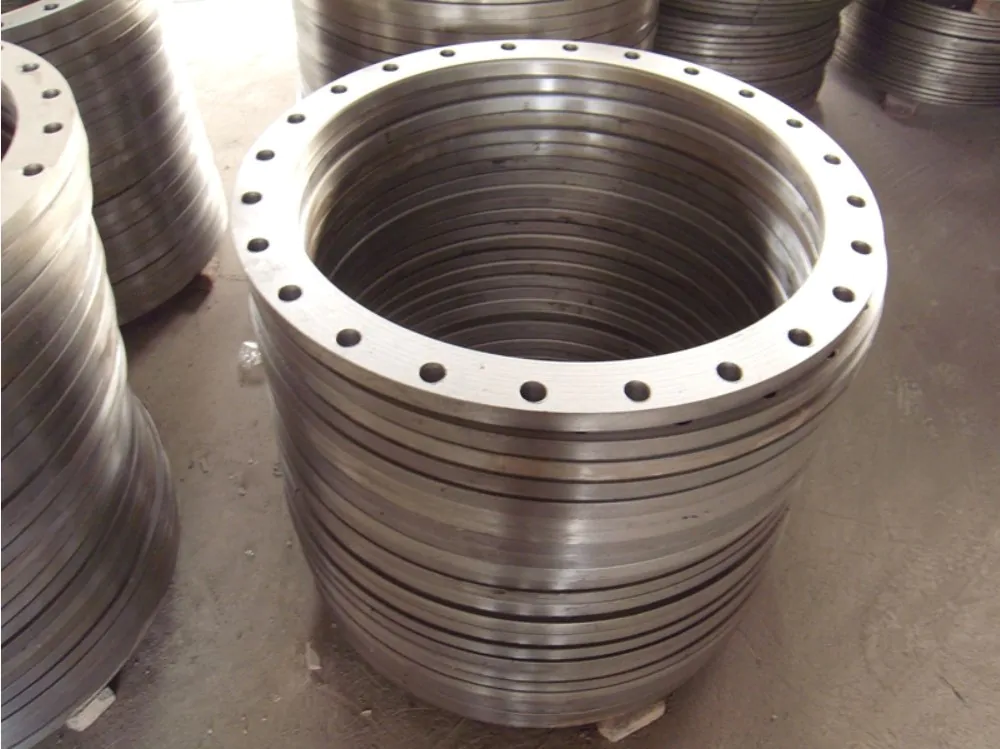

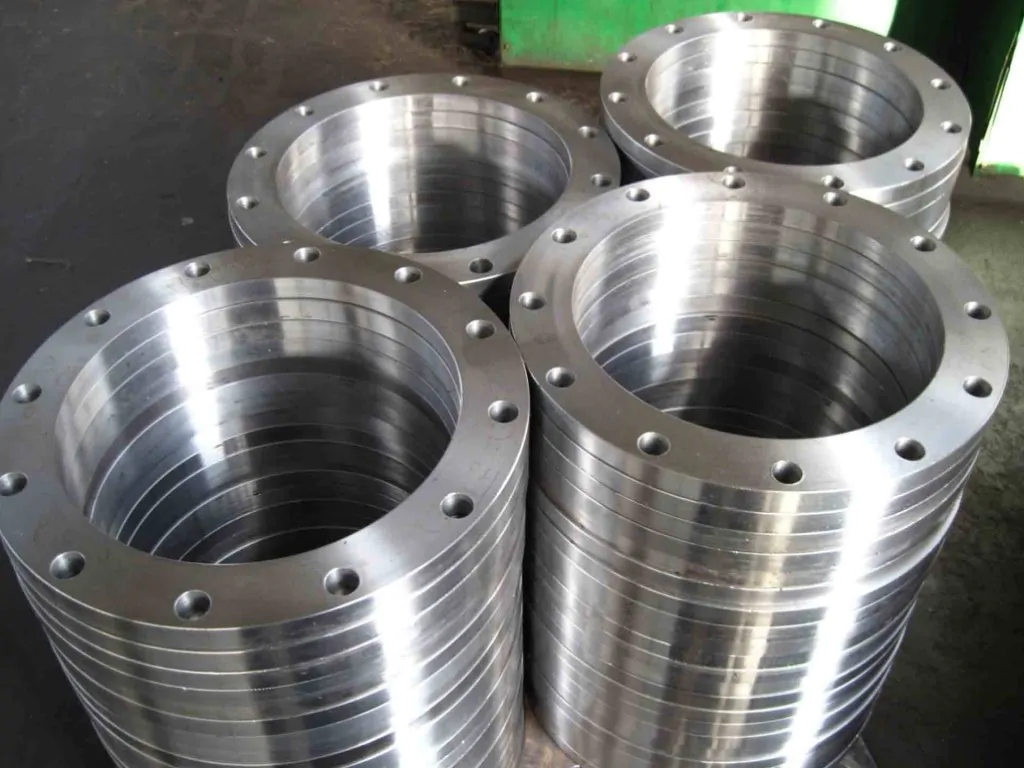

Фланець вільний на приварному кільці – це деталь у відповідь трубопровідної арматури що складається з кілець: приварного і вільного. Кільце стягує та фіксує з’єднання. Приварне кільце з умовним діаметром Ду від 10 до 500 мм приварюється до труби і накладаються два шви: усередині та зовні, створюючи герметичність. Внутрішня частина має 9 виконань, приварне кільце відбортування проводиться у виконаннях: сполучний виступ, виступ, западина, шип, паз під фторопласт. Робочий тиск Ру-6, Ру-10, Ру-16, Ру-25, робоча температура: від -30°С до +300°С, умовний діаметр: 10-500 мм. відповідно до стандартів DІN 2642 та ГОСТ 12822–80. Марки стали – КП, 20, 40. Застосовується в енергетичній, хімічній, нафтовій, газовій та інших галузях, системах гарячого, холодного водопостачання, каналізації, як з’єднувальні частини трубопроводів, машин, приладів, патрубків апаратів і резервуарів.

Ціна

від 70 грн

Замовити Вільний фланець

Діаметри вільних фланців

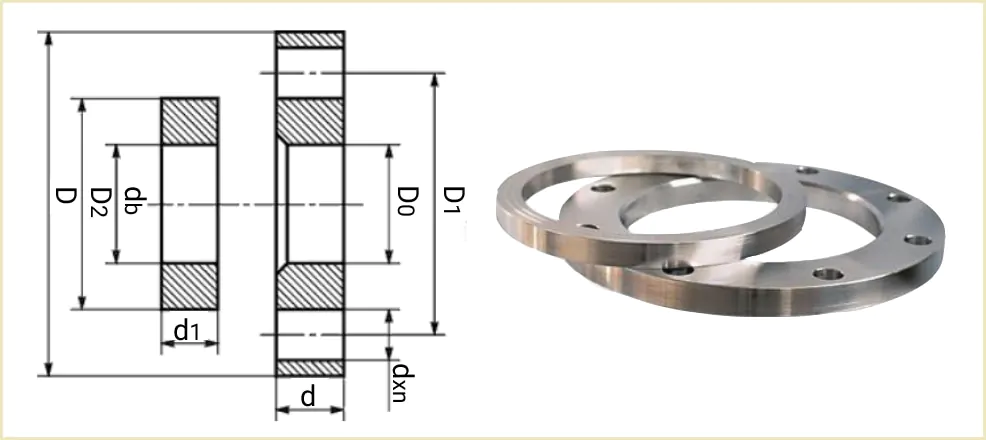

Креслення та приєднувальні розміри вільних приварних фланців

Приєднувальні розміри вільних фланців по зовнішньому діаметру, розболтовці, кількості отворів відповідають розмірам ГОСТ 12822–80 та DIN 2642. У таблиці вказані технічні розміри вільних фланців: D – зовнішній діаметр; D1 – міжосьова відстань кріпильних отворів; D2 – діаметр притискної поверхні (дзеркала); dв – внутрішній діаметр; d – товщина; dxn – діаметр отворів під шпильки та болти.

Купити вільний фланець

Для підбору сталевих фланців на вільному кільці необхідно враховувати: робочий тиск, температура, робоче середовище (газ, вода, пара, нафта), зовнішнє середовище, діаметр труби і діаметр фланця у відповідь, виконання фланця у відповідь, вимоги до хімічної стійкості та корозії, марка матеріалів труб, що приварюються, і обладнання, що сполучається.
Купити вільні сталеві фланці для засувок, кранів, вентилів, зворотних клапанів, батерфляй під приварювання від Ду-50 до Ду-1600 зможете у компанії Системи Якості. Отримати консультацію, уточнити параметри, характеристики, креслення, фото, сертифікат, паспорт, ISO, Гости, інструкцію з встановлення зможете у наших спеціалістів.

Ціни в Україні

Ціна вільних сталевих фланців Ру-6, Ру-10, Ру-16, Ру-25 залежить від марки сталі (КП, 20, 40) від типу сплаву безпосередньо залежать експлуатаційні характеристики та ціни на вільний фланець, від технічних характеристик моделі, умовного проходу, номінальний тиск.

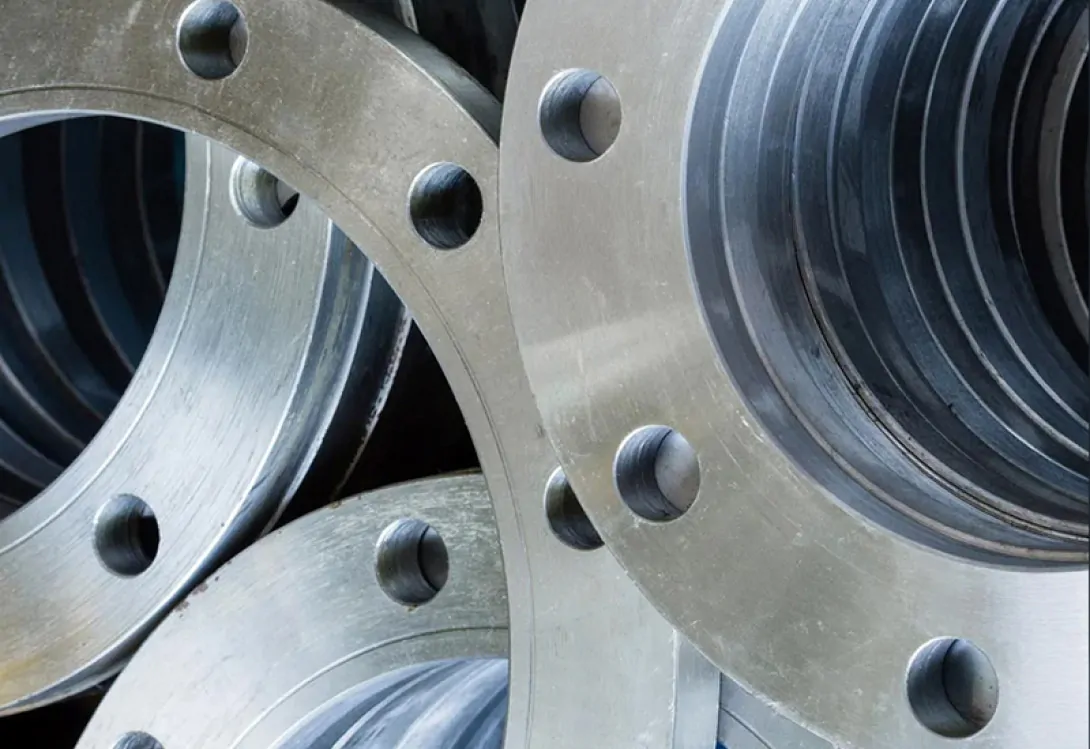

Переваги вільного фланця:

• Недорога ціна
• Простий ремонт або заміна, до труби приварено лише відбортування, фланець вільно рухається вздовж труби.
• Робоче середовище не контактує із виробом.

Для розрахунку вартості, консультації, комерційної пропозиції на фланці на вільному кільці— зв’яжіться зі спеціалістами Системи Якості або надішліть запит на пошту.
