Кран кульовий Ду-100

•
•
•

Кран Ду-100 – це кульовий кран із умовним діаметром проходу 100 мм. Відрізняються між собою за типом приєднання до трубопроводу – фланцевий, муфтовий, приварний, комбінований, штуцерний, цапковий. Залежно від фігури, підходять для транспортування холодної та гарячої води, пари, нафтопродуктів, повітря, газу з номінальним тиском Ру-10, Ру-16, Ру-25, Ру-40 кгс/см². Повнопрохідні крани Ду-100 є сучасною заміною засувок, маючи низку переваг – герметичність Клас «А», поворот ручки на 90°, тривалий термін служби. Для правильного підбору шарового крана Dn-100 – зверніться до менеджера за безкоштовною консультацією або виберіть потрібну модель в каталозі.

Ціна

від 1490 грн

Підібрати та купити кульовий кран Ду-100

Каталог кранів кульових Ду-100

В арматуробудуванні кульові крани позначаються як КК. Розрізняються між собою по: конструкції та матеріалу корпусу, способу приєднання до трубопроводу, типу управління відкриттям та закриттям. Нижче наведено позначення цільнозварних кранів Ду-100:

• КШЦК Ду-100 – Комбіноване приєднання;
• КШЦМ Ду-100 – муфтове приєднання (внутрішнє різьблення);
• КШЦФ Ду-100 – фланцеве приєднання;
• КШЦП Ду-100 – приварне приєднання.

Крани фланцеві кульові Ду-100

Крани кульові фланцеві Ду-100 виготовляються в сталевих цільнозварних та розбірних корпусах. Управління: ручне – безпосередньо ручкою або через редуктор, дистанційне – електроприводом, пневмоприводом, гідроприводом.

Крани кульові Ду-100 під приварювання

Ціліснозварні крани Ду-100 під приварку виготовляються в повнопрохідних і стандартнопрохідних корпусах зі сталей СТ 20, 09Г2С, нержавіючої 12Х18Н10. Застосовуються в магістралях з транспортування холодної та гарячої води, пари, нафтопродуктів, повітря, газу з номінальним тиском Ру-10, Ру-16, Ру-25, Ру-40 Бар.

Муфтові крани Ду-100

Муфтові крани Ду-100 виготовляються в сталевих, нержавіючих, латунних корпусах. Монтаж до трубопроводу виконується за допомогою внутрішнього різьблення на корпусі крана.

Комбіновані крани Ду-100

Стандартнопрохідні комбіновані крани Ду-100 мають змішаний тип приєднання – фланець/зварювання, різьблення/зварювання. Клас герметичності кульового затвора “А” за ГОСТ Р 54808. Діапазон температури робочого середовища -35…+180°С.

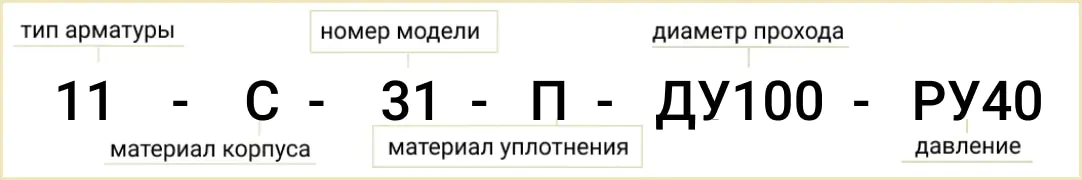

Розшифровка позначення маркування

На корпусі газового крана Ду-100 вказується марка у вигляді індексу системи ЦКБА (центрального конструкторського бюро арматуробудування). Маркування містить такі параметри та характеристики:

1. Тип кульового крана Ду-100;
2. Умовний діаметр проходу;
3. Робочий тиск;
4. Тип приводу;
5. Матеріал ущільнювальних кілець.

Матеріал корпусу кульового крана Ду-100 обирається в залежності від умов експлуатації та типу робочого середовища. Найбільш популярними є марки сталей СТ 20, 12Х18Н10Т, 09Г2С.

Інструкція з монтажу до трубопроводу

Нижче наведено рекомендації щодо монтажу кульового крана Dn-100 до трубопроводу:

1. Монтаж кульового крана Ду-100 виконувати згідно з інструкцією виробу, що знаходиться в паспорті;
2. Установка в будь-якому положенні, при дотриманні можливості технічного огляду та обслуговування;
3. Перед початком монтажу, необхідно зняти заглушки та очистити поверхні крана від бруду, якщо така є;
4. Очистити трубопровід від сторонніх механічних домішок (піску, бруду, іржі, окалин).
5. Виконати фіксацію фланців на трубопроводі монтажними струбцинами, дотримуючись паралельності фланців у відповідь і співвісність трубопроводу;
6. Прихопити фланці зварюванням до трубопроводу у чотирьох точках, демонтувати кран. Приварювання виконувати за ГОСТ 16037.
7. Оглянути ущільнювальні поверхні шарового крана на наявність дефектів, при виявленні усунути;
8. Установку крана Ду-100 проводити після охолодження фланців нижче 50°С. Встановити матеріал прокладки і затягнути шпильки або болти.
9. Затяжка болтів має бути рівномірною;
10. Не допускається усунення перекосу трубопроводу за рахунок натягу фланців крана, допуск паралельності фланців крана та трубопроводу – 0,2 мм. Гранично допустиме осьове розтягування крана 0.3 мм.;
11. Провести опресовування та перевірку герметичності, у разі виявлення негерметичності в місцях з’єднань, здійснити підтяжку шпильок кульового крана хрест-навхрест;
12. Гранична амплітуда вібросміщення трубопроводів – 0,25 мм;
13. Відкриття та закриття кульового крана проводити плавно, щоб уникнути гідроудару.

Купити крани кульові Ду-100 в Україні.

У систем якості можна купити крани Ду-100 латунні, чавунні, сталеві, нержавіючі, металеві, бронзові, муфтові, фланцеві, штуцерні, різьбові, під приварювання. Підберемо кульові крани Ду100, вентилі Ду-100 для води, пари, газу, паропроводу, водопроводу, опалювальний, двоходовий, триходовий, кутовий, прохідний, повнопрохідний, неповнопрохідний, стандартнопрохідний, цільнозварний, розбірний, паровий.

Виконаємо діагностику та ремонт, усунемо несправності та дефекти, проведемо ревізію, опресування (гідровипробування). Гарантія 12 місяців за умови дотримання умов експлуатації та СНіП (будівельні норми та правила).

Ціна крана кульового Ду-100

Ціна кульового крана залежить від виробника, тиску РУ, діаметра ДУ та року випуску (нова, складське зберігання, після ревізії). Завжди на складі крани Ду-100 виробництва заводів України, Китаю, Росії, Польщі, Іспанії, Португалії, Туреччини, Словаччини, торгових марок BREEZE, LD, INTERVAL. Все обладнання та вузли проходять випробування, перевірку на стенді з манометром на відповідність параметрам, зазначеним у ГОСТ. У комплекті поставки: кран Ду-100 з електроприводом або ручний з редуктором, паспорт сумісний з інструкцією з експлуатації та обслуговування, сертифікат (може додаватись в залежності від фірми виробника та серії). Для опту діє система знижок 5-15% від прайсу. Для прорахунку вартості потрібної моделі крана Ду-100 – зверніться до менеджера або надішліть запит на пошту.
