Вентилі

•
•
•

Вентиль – це трубопровідна арматура для перекриття або регулювання потоку робочого середовища, затвор якого виконаний у вигляді клапана. За призначенням класифікуються запірні, регулюючі, запірно-регулюючі, відсічні (захисні). По конструкції корпусу розрізняють кутові, прохідні, прямоточні (прямі), триходові змішувальні. Спосіб монтажу – фланцевий, муфтовий, приварювання, цапковий, штуцерний. Тип ущільнення – сильфонний, сальниковий, мембранний (діафрагмовий). Виготовляються в чавунних, сталевих, нержавіючих, латунних, бронзових корпусах із умовним діаметром проходу Ду (Dn) 6-200 мм. Призначені для експлуатації в магістралях з транспортування холодної та гарячої води, пари, повітря, газу з номінальним тиском до 16 МПа.

Ціна

від 70 грн

Замовити вентиль

Каталог діаметрів вентилів

Технічні характеристики вентилів

Пристрій та принцип роботи

Запірний елемент вентиля може бути тарілчастим (золотниковим або плоским конусним) або конічним (гольчастий). Управління виконується вручну, електроприводом, пневмоприводом, гідроприводом, електромагнітним приводом. Принцип роботи вентиля полягає у переміщенні затвора за рахунок поступального руху штока. Клапан упирається в сідло корпусу, чим перекриває потік або регулює витрату робочого середовища.

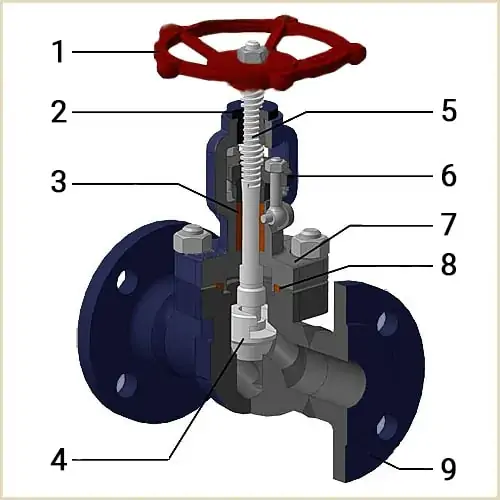

На схемі пристрій фланцевого запірного вентиля з ручним керуванням маховиком:

1. Штурвал;
2. Втулка;
3. Сальникове набивання;
4. Запірний диск;
5. Шток;
6. Сальник;
7. Кришка;
8. Прокладка корпусу;
9. Корпус.

Типи та види запірних вентилів

За призначенням вентилі розрізняють запірні, запірно-регулюючі, спеціальні. Тип монтажу до трубопроводу – муфтовий, сталеві під приварювання, фланцевий, цапковий, штуцерний.

• Запірні вентилі – використовуються для повного перекриття потоку робочого середовища. Працюю у двох положеннях – відкрито чи закрито.
• Регулюючі вентилі – крім перекриття потоку, здатні регулювати витрати середовища.
• Спеціальні вентилі – призначені для агресивних умов експлуатації або роботи з підвищеною температурою середовища.

По виду герметизації та ущільнень вентилі бувають сальникові, сильфонні, мембранні.

• Сальникові вентилі – як ущільнення кришки з рухомими елементами затвори використовується сальник або сальникове набивання. Ущільнення укладається в сальникову камеру, підтискається вздовж осі штока, забезпечуючи герметичність корпусу ветилю..
• Сильфонні вентилі – ущільнення забезпечується сильфонним вузлом, де головний елемент – гофрована трубка (сильфон). Застосовується в умовах роботи, де потрібно повне виключення витоку робочого середовища.
• Мембранні вентилі – за герметизацію відповідає мембрана у вигляді диска з фторопласту, гуми чи іншого еластичного матеріалу. Чутливі до високих тисків та температур, невеликий термін служби.

Залежно від конструкції корпусу вентилі діляться на кутові, прохідні, прямоточні.

• Кутові вентилі – встановлюються на поворотах трубопровідних магістралей із номінальним тиском до 64 кгс/см.².
• Прямоточні вентилі – потік не змінює свій напрямок, що забезпечує мінімальний гідравлічний опір. Шпиндель рухається похило щодо осі проходу.
• Прохідні вентилі – мають складну конструкцію, потік змінює напрямок двічі, що супроводжується великим гідравлічним опором.
• Змішувальні вентилі – триходові вентилі для змішування двох потоків рідкого середовища.

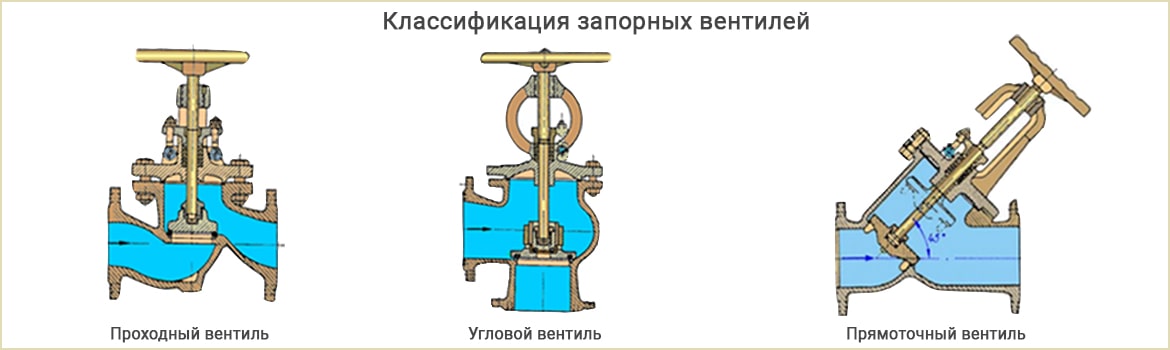

На малюнку нижче показано класифікацію вентилів за типом корпусу.

Позначення та розшифрування маркування

На корпусі вентиля вказується марка у вигляді індексу системи ЦКБА (центрального конструкторського бюро арматуробудування). Позначення наносяться шляхом виливки або таврування. Маркування регулюючого або запірного вентиля містить такі параметри та характеристики:

1. Тип арматури;
2. Умовний діаметр проходу;
3. Робочий тиск;
4. Тип приводу вентиля;
5. Матеріал ущільнювальних кілець.

Купити вентиль запірний прохідний

У систем якості можна купити вентилі чавунні, сталеві, нержавіючі, металеві, латунні, бронзові. Підберемо вентилі для води, пари, газу, паропроводу, водопроводу, опалювальний, пожежний, кисневий, терморегулюючий, зворотний, соленоїдний, триходовий, електропневматичний, зливний, паровий, запобіжний, відсічний, магістральний, дросельний, колекторний, відсікаючий. Завжди на складі вітчизняні вентилі із зберігання та виробництва заводів України, Китаю, Росії, Польщі, Іспанії, Португалії, Туреччини, Словаччини, торгових марок ZAP Industrial, Walwer, Авангард, Zetkama, Armline, ГАЛОП, ГЗ Електропривод, Запорізький завод, UKS, Апогей. Все обладнання та вузли проходять випробування, перевірку на стенді з манометром на відповідність параметрам, зазначеним у ГОСТ. У комплекті поставки: вентиль з електроприводом або без, паспорт, сумісний з інструкцією з експлуатації та обслуговування, сертифікат (може додаватися в залежності від фірми виробника та серії).

Виконаємо діагностику та ремонт запірних та регулюючих вентилів, зворотних клапанів, кульових кранів, затворів батерфляй, засувок, електроприводів, затворів дискових поворотних, усунем несправності та дефекти, проведемо ревізію (заміна прокладок, набивання, мастила), опресування (гідровипробування). Гарантія 12 місяців за умови дотримання умов експлуатації та СНіП (будівельні норми та правила).

Ціна запірного клапана в Україні

Ціна вентиля залежить від типу – кутовий, прохідний, прямоточний, змішувальний, тиску РУ, діаметра ДУ та року випуску (нова, складське зберігання, після ревізії). Для опту діє система знижок 5-15% від прайсу. Для розрахунку вартості сильфонних, сальникових, мембранних, фланцевих, муфтових, приварних, цапкових, штуцерних запірних клапанів – зверніться до менеджера або відправте запит на пошту.
