Вентиль 15б1п

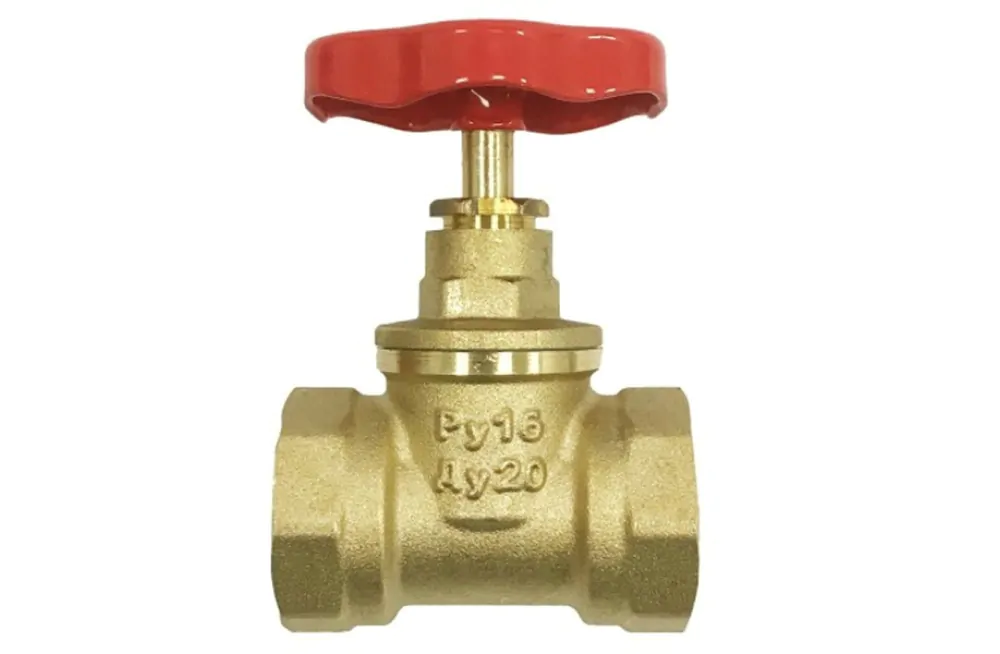

Вентиль 15б1п муфтовий латунний для води фото
Вентиль 15б1п Ру-16 – це латунний муфтовий прохідний запірний клапан для води та пари з температурою до 200 °С. Виготовляється з умовним діаметром проходу ДК – 15, 20, 25, 32, 40, 50 мм, номінальним тиском Ру – 1,6 МПа. Клас герметичності затвора “B” за ГОСТ 9544-93, привід – ручний маховик. Виробник – Україна, Росія.

Ціна

від 170 грн

Каталог латунних вентилів 15б1п Ру-16

Технічні характеристики запірного клапана 15б1п

У таблиці наведено основні технічні характеристики латунного муфтового вентиля 15б1п Ру16: тип запірного елемента, спосіб монтажу, матеріал ущільнення та корпусу, вид робочого середовища, гранична температура, умовний тиск.

Вентиль Тиск Ру, Бар Робоче середовище Тип затвору Матеріал Робоча температура, °С Кріплення Управління
Корпуса Ущільнення
15б1п 16 Вода, пара Золотник Латунь Фторопласт до 200 Муфтове Ручне з висувним шпинделем

Розміри латунних вентилів 15б1п

У таблиці вказані габарити та розміри запірного клапана 15б1п Ру-16: будівельна довжина, діаметр проходу та різьблення, висота, маса.

Клапан запірний Габаритно-приєднувальні розміри, мм Різьблення, дюйми Вага, кг
L l Н D0 S
15б1п Ду15 55 9 90 65 27 1/2″ 0,7
15б1п Ду20 65 11 92 65 32 3/4“ 1,0
15б1п Ду25 80 12 110 80 41 1” 1,4
15б1п Ду32 95 14 112 100 50 1 1/4” 2,1
15б1п Ду40 110 16 140 100 60 1 1/2” 3,7
15б1п Ду50 130 18 142 120 70 2” 5,0

Вентиль 15б1п креслення

Позначення та розшифрування маркування

На корпусі латунного вентиля 15б1п вказується марка у вигляді індексу системи ЦКБА (центрального конструкторського бюро арматуробудування). Позначення наносяться шляхом виливки або таврування, згідно з ГОСТ 4666.

Маркування муфтового вентиля 15б1п містить такі параметри та характеристики:

Розшифровка позначення маркування вентиля 15б1п

  1. Тип арматури;
  2. Матеріал корпусу;
  3. Робочий тиск;
  4. Тип приводу;
  5. Матеріал ущільнювальних кілець.

Купити вентиль 15б1п Ру-16 муфтовий прохідний

У Систем Якості можете купити вентилі 15б1п латунні прохідні муфтові під тиск Ру-16 для води і пари. Вся запірна арматура проходить випробування, перевірку на стенді з манометром на відповідність параметрам, зазначеним у ГОСТ. У комплекті поставки: запірний клапан 15б1п, паспорт сумісний з інструкцією з експлуатації та обслуговування, сертифікат (може додаватись в залежності від фірми виробника та серії).

Виконаємо діагностику та ремонт 15б1п, усунемо несправності та дефекти, проведемо ревізію та притирання (заміна прокладок, набивання, змащення), опресування (гідровипробування). Гарантія 12 місяців за умови дотримання умов експлуатації та СНіП (будівельні норми та правила).

Ціна клапана запірного 15б1п в Україні

Ціна вентиля 15б1п Ру-16 залежить від діаметра ДУ, виробника (Україна, Китай, Росія, Польща, Туреччина, Словаччина, вітчизняні СРСР із зберігання), технічного стану та року виробництва (нова, складське зберігання, після ревізії). У таблиці наведено ціни на вентилі латунні муфтові 15б1п на 01.06.2022.

Ду вентиля 15б1п Ціна, грн з ПДВ
мм дюйм
15 1/2″ Договірна
20 3/4“ Договірна
25 1” Договірна
32 1 1/4” Договірна
40 1 1/2” Договірна
50 2” Договірна

Для опту діє система знижок 5-15% від прайсу. Для уточнення актуальної вартості 15б1п зверніться до менеджера або відправте запит на пошту.

Компанія Системи Якості постачальник надійної запірної арматури
