Вентиль 15б3р

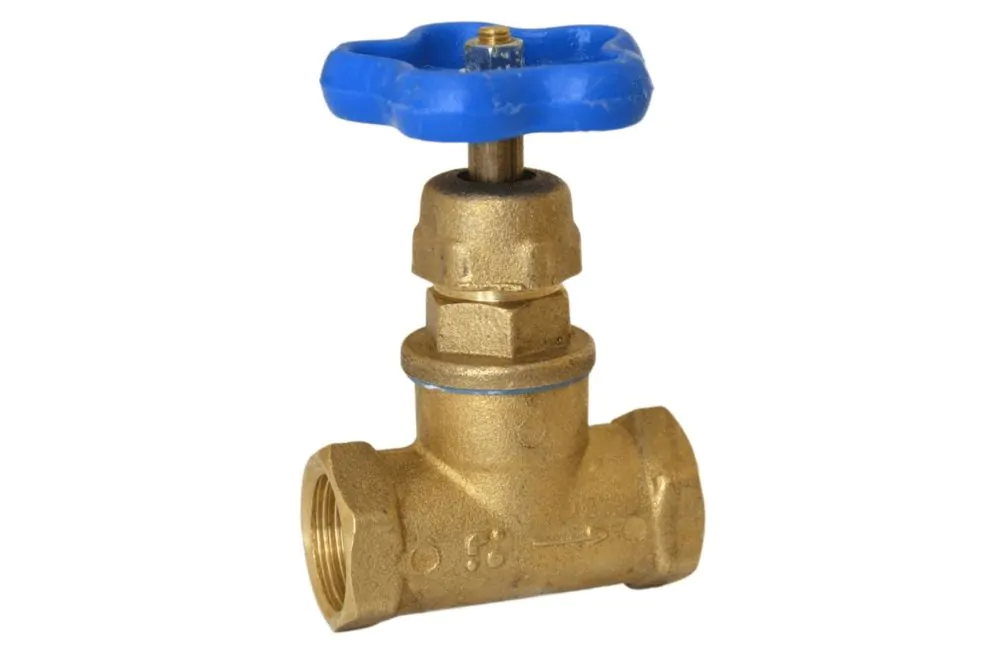

Вентиль 15б3р пожежний латунний прямий фото
Вентиль 15б3р Ру-10 – це латунний муфтовий запірний прямий клапан для води з температурою до 110 °С. Застосовується в системах холодного та гарячого уяви, пожежному трубопроводі. Виготовляється з умовним діаметром проходу ДК – 15, 20, 25, 32, 40, 50 мм, номінальним тиском Ру – 1,0 МПа. Клас герметичності затвора “А, Б, С, Д” за ГОСТ 9544-93, привід – ручний маховик. Виробник – Україна, Китай, Росія.

Ціна

від 50 грн

Каталог запірних вентилів 15б3р Ру-10

Технічні характеристики запірного клапана 15б3р

У таблиці наведено основні технічні характеристики латунного пожежного вентиля 15б3р Ру10: тип запірного елемента, спосіб монтажу, матеріал ущільнення та корпусу, вид робочого середовища, гранична температура, умовний тиск.

Вентиль Тиск Ру, Бар Робоче середовище Тип затвору Матеріал Робоча температура, °С Кріплення Управління
Корпуса Ущільнення
15б3р 10 Вода Золотник Латунь Гума до 110 Муфтове Ручне

Розміри муфтових вентилів 15б3р

У таблиці вказані габарити та розміри пожежного запірного клапана 15б3р Ру-10: будівельна довжина, діаметр проходу та різьблення, висота, маса.

Клапан запірний Габаритно-приєднувальні розміри, мм Різьблення, дюйми Вага, кг
L l Н D0 S
15б3р Ду15 55 9 72 50 27 1/2″ 0,25
15б3р Ду20 65 11 72 50 32 3/4“ 0,35
15б3р Ду25 80 12 80 50 41 1” 0,5
15б3р Ду32 95 14 84 65 50 1 1/4” 0,65
15б3р Ду40 110 16 118 80 60 1 1/2” 1,1
15б3р Ду50 132 18 118 80 70 2” 1,5

Вентиль 15б3р креслення

Позначення та розшифрування маркування

На корпусі латунного вентиля 15б3р вказується марка у вигляді індексу системи ЦКБА (центрального конструкторського бюро арматуробудування). Позначення наносяться шляхом виливки або таврування, згідно з ГОСТ 4666.

Маркування муфтового вентиля 15б3р містить такі параметри та характеристики:

Розшифровка позначення маркування вентиля 15б1п

  1. Тип арматури;
  2. Матеріал корпусу;
  3. Робочий тиск;
  4. Тип приводу;
  5. Матеріал ущільнювальних кілець.

Купити вентиль 15б3р Ру-10 прямий прохідний

У Систем Якості можете купити вентилі 15б3р латунні прохідні муфтові під тиск Ру-10 для води і пари. Вся запірна арматура проходить випробування, перевірку на стенді з манометром на відповідність параметрам, зазначеним у ГОСТ. У комплекті поставки: запірний клапан 15б3р, паспорт сумісний з інструкцією з експлуатації та обслуговування, сертифікат (може додаватись в залежності від фірми виробника та серії).

Виконаємо діагностику та ремонт 15б3р, усунемо несправності та дефекти, проведемо ревізію та притирання (заміна прокладок, набивання, змащення), опресування (гідровипробування). Гарантія 12 місяців за умови дотримання умов експлуатації та СНіП (будівельні норми та правила).

Ціна клапана запірного 15б3р в Україні

Ціна вентиля 15б3р Ру-10 залежить від діаметра ДУ, виробника (Україна, Китай, Росія, Польща, Туреччина, Словаччина, вітчизняні СРСР із зберігання), технічного стану та року виробництва (нова, складське зберігання, після ревізії). У таблиці наведено ціни на вентилі латунні пожежні 15б3р цапка на 01.06.2022.

Ду вентиля 15б3р Ціна, грн з ПДВ
мм дюйм
15 1/2″ Договірна
20 3/4“ Договірна
25 1” Договірна
32 1 1/4” Договірна
40 1 1/2” Договірна
50 2” Договірна

Для опту діє система знижок 5-15% від прайсу. Для уточнення актуальної вартості цапка 15б3р – зверніться до менеджера або відправте запит на пошту.

Компанія Системи Якості постачальник надійної запірної арматури
