Засувка 30с927нж ДУ1000 РУ25

•
•
•

Засувка 30с927нж ДУ1000 – клинова сталева засувка з електроприводом з умовним діаметром проходу ДК – 1000 мм. Номінальний тиск 25 Бар. Застосовується для перекриття води, повітря, пари, газу, нафти, нафтопродуктів із температурою до +300 °С. Кріплення фланцеве, з невисувним шпинделем. Клас герметичності затвору “А” згідно з ГОСТ 9544-93. Будівельна довжина – 1200 мм, вага – 4650/4300 кг (з приводом та без).

Ціна

від 1800 грн

Замовити засувку 30с927нж ду1000

Технічні характеристики

У таблиці вказані основні технічні характеристики електроприводної фланцевої засувки 30с927нж ДУ1000 Ру25 з невисувним шпинделем: тип запірного елемента, спосіб монтажу, матеріал ущільнення та корпусу, вид робочого середовища, гранична температура, умовний тиск, параметри електроприводу.

Будова та габаритні розміри

Закриття та відкриття засувки 30с927нж ду1000 виконується електроприводом. Завдяки поступальному переміщенню шпинделя, клиноподібний затвор упирається в сідло корпусу. В результаті чого ущільнювальні поверхні дисків притискаються до кільців ущільнювачів корпусу забезпечуючи закриття проходу. При монтажі клинової засувки 30с927нж ДУ1000 у магістраль трубопроводу, допускається відхилення приводу від вертикалі не більше ніж 90 градусів.

Деталі корпусу та клин виготовляються із сталей 25Л, 20ГЛ, 20Л, 25Л, 30ХМЛ залежно від заводу виробника. Приєднувальні розміри фланців відповідають ГОСТ 33259-2015. На кресленні будова сталевої засувки 30с927нж ДУ1000 з електроприводом, де:

У таблиці розміри засувки 30с927нж ДУ1000 з електроприводом: будівельна довжина та висота, діаметр проходу, маса, крутний момент, для підбору приводу. Перехід до каталогу засувок Ду1000.

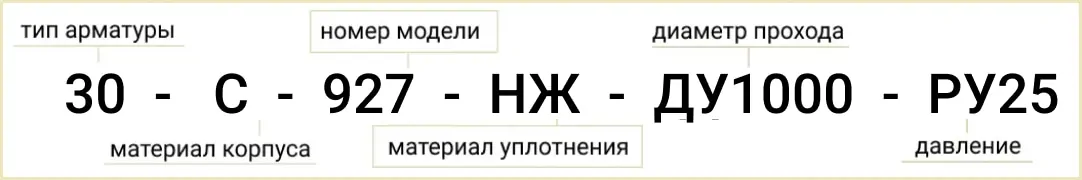

Позначення та розшифрування маркування

На корпусі засувки з електроприводом вказується марка у вигляді індексу системи ЦКБА (центрального конструкторського бюро арматуробудування). Позначення наносяться шляхом виливки або таврування, згідно з ГОСТ 4666.

Маркування сталевої засувки 30с927нж ДУ 1000 містить такі параметри та характеристики:

1. Тип арматури;
2. Умовний діаметр проходу;
3. Робочий тиск;
4. Тип приводу;
5. Матеріал ущільнювальних кілець.

Купити сталеву клинову засувку 30с927нж ДУ1000 з електроприводом

У Систем Якості можете купити сталеві засувки 30с927нж ДУ1000 Pn25 з електроприводом для води, газу (пропан, метан, бутан), пари, нафти, оливи, нафтопродуктів. Вся запірна арматура проходить випробування, перевірку на стенді з манометром на відповідність параметрам, зазначеним у ГОСТ. У комплекті поставки: запірна засувка фланцева 30с927нж ду1000, електропривод паспорт сумісний з інструкцією з експлуатації та обслуговування, сертифікат (може додаватися в залежності від фірми виробника та серії).

Виконаємо діагностику та ремонт 30с927нж 1000 мм, 30с964нж Ду1000 дводискової, усунемо несправності та дефекти, проведемо ревізію та притирання (заміна прокладок, набивання, змащення), обпресування (гідровипробування). Гарантія 12 місяців за умови дотримання умов експлуатації та СНіП (будівельні норми та правила).

Ціна в Україні

Ціна засувки 30с927нж Ду-1000 залежить від виробника (Україна, Китай, Росія, Польща, Туреччина, Словаччина, вітчизняні СРСР із зберігання), технічного стану та року виробництва (нова, складське зберігання, після ревізії). Для опту діє система знижок 5-15% від прайсу. Для розрахунку вартості – зверніться до менеджера або надішліть запит на пошту.
