Засувка 30с964нж Ду500 Ру25

•
•
•

Засувка 30с964нж Ду500 – це сталева клинова фланцева електроприводна арматура з діаметром проходу 500 мм, номінальним тиском РУ (Pn) – 25 кгс/см2. Призначена для перекриття потоку води, пари, газу, нафти, олії, нафтопродуктів та інших середовищ неагресивних до матеріалів виробу в трубопроводі з максимальною температурою 425 °С. Клас герметичності затвору “А” згідно з ГОСТ 9544-93. Будівельна довжина – 700 мм, вага – 950-985 кг залежно від заводу виробника.

Ціна

від 189000 грн

Замовити засувку 30с964нж Ду500

Технічні характеристики

У таблиці вказані основні технічні характеристики сталевої газової засувки 30с964нж Ду500 Ру25: робоче середовище, температура, умовний тиск, маса, тип монтажу електроприводу, необхідний крутний момент, кількість обертів висувного шпинделя.

Креслення та габаритні розміри

Закриття та відкриття засувки 30с964нж Ду-500 виконується електроприводом. Кліматичне виконання та категорія розміщення – У1. Матеріали, що застосовуються в арматурі корозійностійкі, будову показано на кресленні, деталі в таблиці.

№	Деталь 30с964нж Ду500	Матеріал
1	Литий корпус	Сталь 25Л
2	Кришка
3	Клин
4	Шпиндель	20Х13
5	Гайка шпинделя	Латунь ЛС59-1
6	Гайка	Сталь 25Л
7	Болт	Сталь 35
8	Відкидний болт
9	Ущільнювальна прокладка	Паронит
10	Набивка	АГИ, ТРГ
12	Підшипник	ГОСТ 7872-89

У таблиці вказані розміри засувки 30с964нж Ду500 під електропривод: будівельна довжина та висота, діаметри проходу. Розміри приєднувальних фланців – ГОСТ 33259-2015. Перехід до каталогу засувок Ду500.

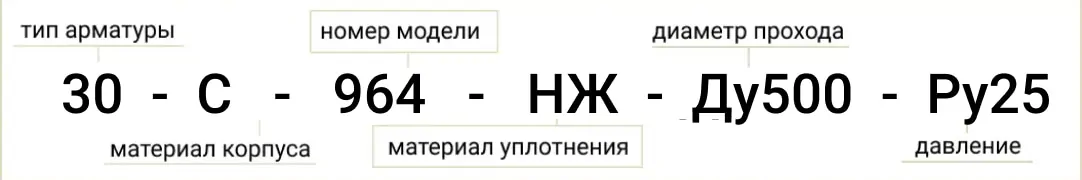

Позначення та розшифрування маркування

На корпусі клинової засувки вказується марка у вигляді індексу системи ЦКБА (центрального конструкторського бюро арматуробудування). Позначення наносяться шляхом виливки або таврування, згідно з ГОСТ 4666.

Маркування сталевої засувки 30с964нж Ду 500 Ру 25 під електропривод містить такі параметри та характеристики:

1. Тип арматури;
2. Умовний діаметр проходу;
3. Робочий тиск;
4. Тип приводу;
5. Матеріал ущільнювальних кілець.

Купити сталеву клинову засувку 30с964нж Ду500 з електроприводом

У Систем Якості можете купити сталеві засувки 30с964нж Ду500 з електроприводом для води, газу, пари, нафти, оливи, нафтопродуктів. Вся запірна арматура проходить випробування, перевірку на стенді з манометром на відповідність параметрам, зазначеним у ГОСТ. У комплекті поставки: запірна фланцева засувка з електроприводом 30с964нж Ду-500 Ру-25, паспорт суміщений з інструкцією з експлуатації та обслуговування, сертифікат (може додаватися в залежності від фірми виробника та серії).

Виконаємо діагностику та ремонт 30с964нж Dn500 Pn25, 30с564нж Ду500 з редуктором, 30с64нж, усунемо несправності та дефекти, проведемо ревізію та притирання (заміна прокладок, набивання, мастила), опресування (гідровипробування). Гарантія 12 місяців за умови дотримання умов експлуатації та БНіП (будівельні норми та правила).

Ціна в Україні

Ціна засувки 30с964нж Dn500 Ру25 фланцевої залежить від виробника (Україна, Китай, Росія, Польща, Туреччина, Словаччина, вітчизняні СРСР із зберігання), технічного стану та року виробництва (нова, складське зберігання після ревізії). Для опту діє система знижок 5-15% від прайсу. Для розрахунку вартості – зверніться до менеджера або надішліть запит на пошту.
