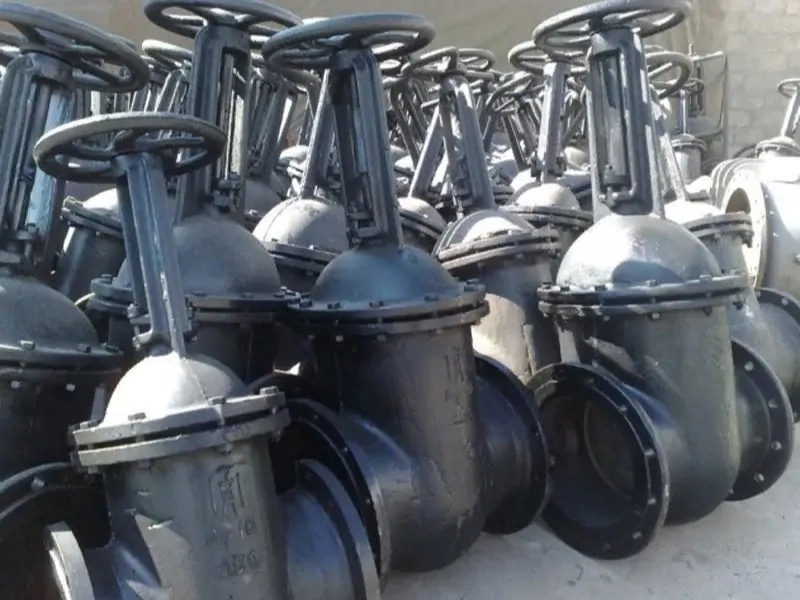

Засувка – це трубопровідна арматура запірного типу, де робочим органом виступає затвор у вигляді клина, диска чи листа. По діаметру ущільнювальних кілець щодо трубопроводу розрізняються на повнопрохідні та звужені. За формою затвора поділяються на паралельні – шиберні, однодискові або дводискові, клинові – з цілісним жорстким пружним або дводисковим клином. За типом руху шпинделя бувають висувні – шпиндель здійснює гвинтовий чи поступальний рух, не висувні – обертальний рух. Поділяється за типом робочого середовища – для води, газу, пари, нафтопродуктів.

Ціна

від 470 грн

Замовити засувку

Каталог засувок

•
  Клинові засувки
•
  Паралельні засувки
•
  Сталеві засувки
•
  Чавунні засувки
•
  Зварні засувки
•
  Засувки з приводом

ДУ засувки – умовний діаметр проходу

Технічні характеристики

В таблиці вказані основні технічні характеристики засувок: тип запірного елемента, спосіб монтажу, матеріал ущільнення та корпусу, вид робочого середовища, гранична температура. Для ознайомлення з монтажними параметрами: будівельна довжина і висота, умовний діаметр проходу, приєднувальні розміри – натисніть на цікаву вам модель засувки в таблиці.

Будова засувка

На сьогоднішній день на ринку запірної арматури представлено велику кількість засувок виробництва України, Китаю, Росії, СРСР, Європи. Існує безліч різних типів та видів засувок, що класифікуються за типом:

• Корпуса – литі, ковані, штамповані, зварені, комбіновані;

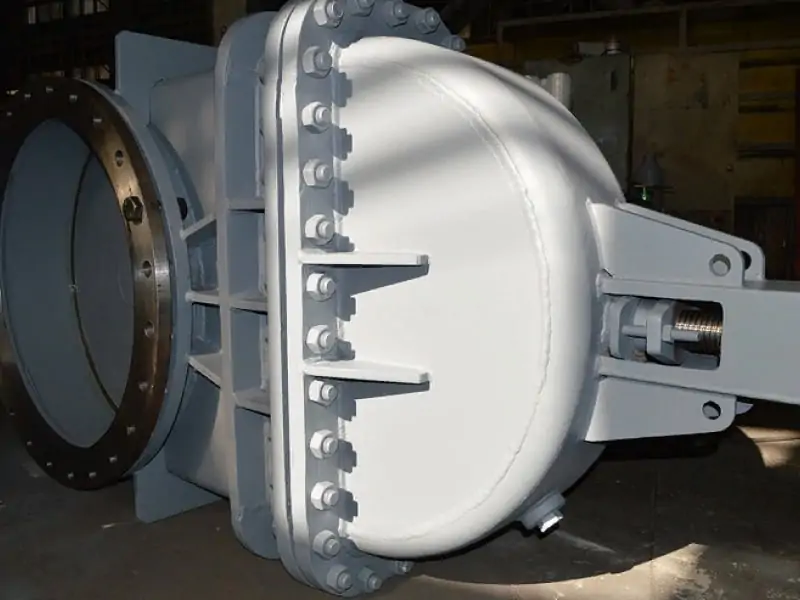

• Затвора – клинові (пружним, жорстким, складовим клином), паралельні (шиберні, однодискові, дводискові), баттерфляй;
• Шпинделя –висувні, невисувні ;
• Ущільнення –сильфонні, сальникові, рідкометалеві, графітоармовані ;
• Монтажа к трубопроводу– фланцеві, цапкові, штуцерні, муфтові, під приварювання (зварювання);
• Конструкції проточної частини – повнопрохідні, неповнопрохідні;
• Руху шпинделя– обертальні, поступальні;
• Виду дії закриваючого елементу – нормально відкрита и нормально зачиненна.

Елементи будови засувки зображені на зображенні:

1 – Маховик; 2 – Контргайка; 3 – Втулка різьбова; 4 – Підшипники; 5 – Шпиндель; 6 – Набивка сальника; 7 – Гайка; 8 – Кришка; 9 – Шпилька; 10 – Болт відкидний; 11 – Шплінт; 12 – Прокладка; 12 – Корпус; 13 – Клин (диски); 14 – Наплавлення на клині.

Позначення та розшифрування маркування

На корпусі засувки вказується марка у вигляді індексу системи ЦКБА (центрального конструкторського бюро арматуробудування). Позначення наносяться шляхом відливу або таврування. Маркування засувки містить такі параметри та характеристики:

1. Тип арматури;
2. Умовний діаметр проходу;;
3. Робочий тиск;
4. Тип приводу засувки;
5. Матеріал ущільнювальних кілець.

Купити засувки запірні

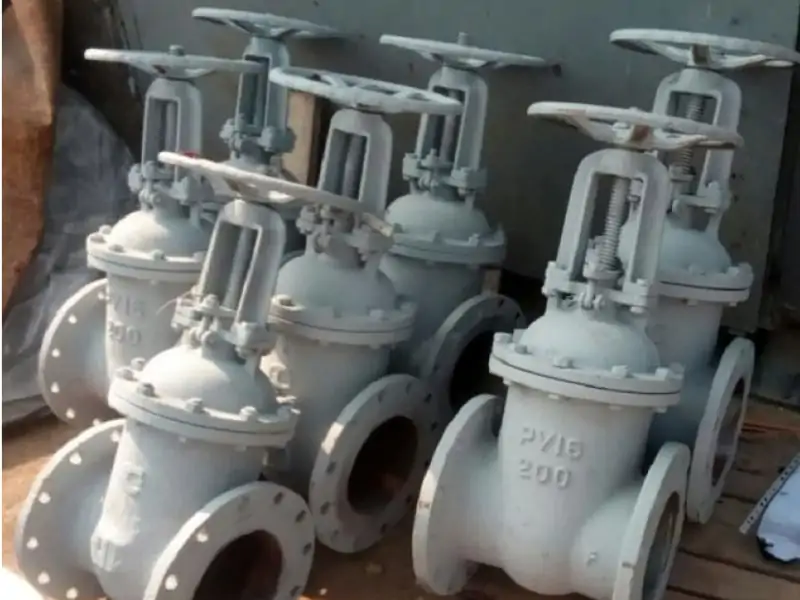

У Систем Якості можна купити засувки чавунні, сталеві, нержавіючі, металеві, фланцеві, приварні, штампосварні. Підберемо засувки для води, пари, газу, нафтопроводів (нафтова), насоса, паропроводу, водопроводу, опалювальну, каналізаційну, пожежну (для пожежогасіння), теплову для магістралей тепломереж. Завжди на складі вітчизняні засувки із зберігання та виробництва заводів України, Китаю, Росії, Польщі, Туреччини, Словаччини, МОЗ, ЛМЗ, СРСР. Все обладнання та вузли проходять випробування, перевірку на стенді з манометром на відповідність параметрам, зазначеним у ГОСТ. У комплекті поставки: запірна засувка, паспорт сумісний з інструкцією з експлуатації та обслуговування, сертифікат (може додаватись залежно від фірми виробника та серії).

Виконаємо діагностику та ремонт засувок, зворотніх клапанів, кульові кранів, затворів баттерфляй, вентилів, электроприводів, затворів дискових поворотних, усунемо несправності та дефекти, проведемо ревізію та притирання арматури зі зберігання (заміна прокладок, набивання, мастила), опресування (гідровипробування). Гарантія на засувки 12 місяців за умови дотримання умов експлуатації та БНіП (будівельні норми та правила).

Ціна засувки в Україні?

Ціна засувки залежить від фігури, тиску РУ, діаметра ДУ, класу герметичності затвора та року випуску (нова, складське зберігання після ревізії). Для опту діє система знижок 5-15% від прайсу. Для розрахунку вартості запірної засувки – зверніться до менеджера або надішліть запит на пошту.
