Засувка 30ч39р Ду200

Засувка чавунна 30ч39р Ду200 з гумовим клином фото

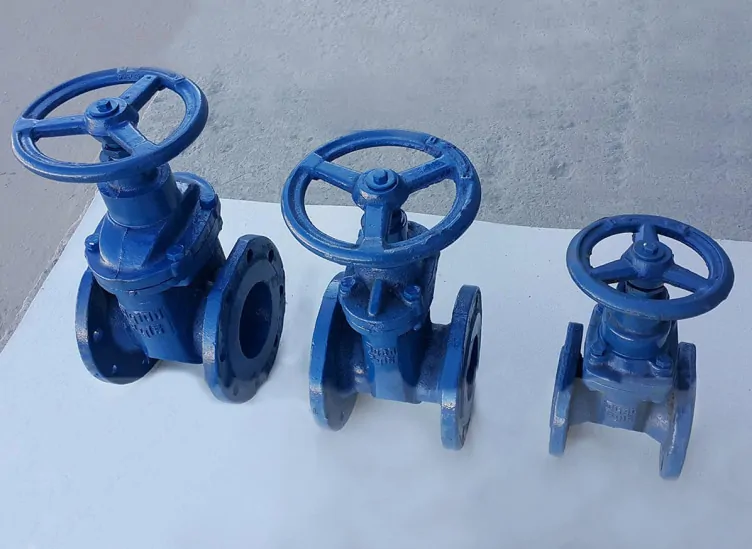

  • фланцева клинова засувка 30ч39р Ду200 Ру16 з невисувним шпинделем

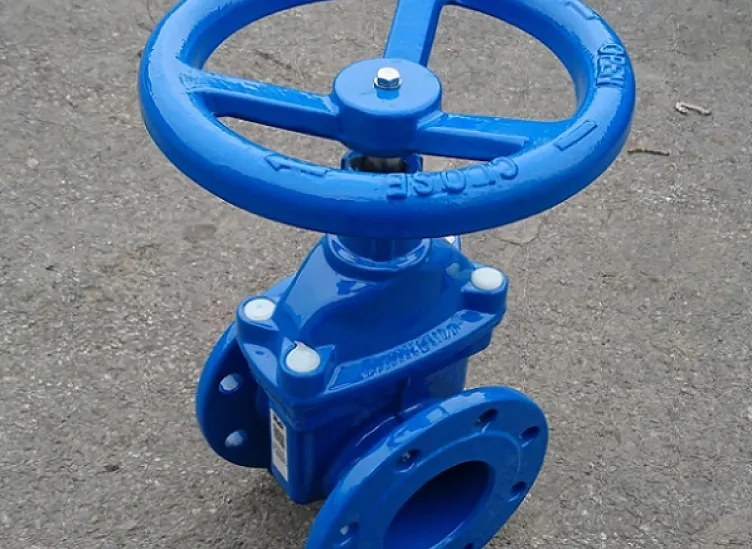

  • Засувка 30ч39р ду-200 мм тиск РУ-16 для води та пари

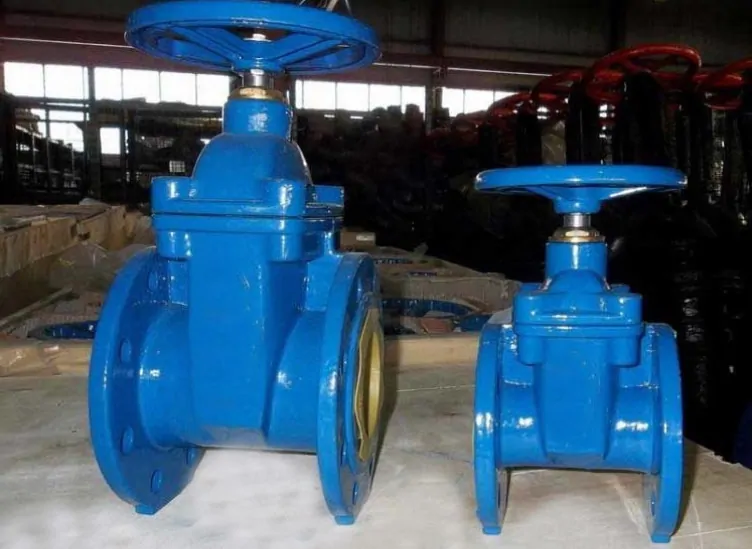

  • Засувка 30ч39р Dn200 Pn16 виробництво Китай
Засувка 30ч39р Ду200 – це фланцева чавунна засувка з гумовим клином з умовним діаметром проходу 200 мм. Управління ручне маховиком із невисувним шпинделем. Робоче середовище – вода, пара з номінальним тиском РУ – 16. Клас герметичності затвора “А” згідно з ГОСТ 9544-93. Призначена для експлуатації у водопроводах та опалювальних системах із граничною температурою середовища 130 °С. Будівельна довжина – 230 мм, вага – 53-60 кг залежно від заводу виробника.

Ціна

від 9804 грн

Технічні характеристики

У таблиці вказані основні технічні характеристики фланцевої засувки 30ч39р Ду200 Ру16 з гумовим клином: тип запірного елемента, спосіб монтажу, матеріал ущільнення та корпусу, вид робочого середовища, гранична температура, умовний тиск, вага (маса).

Засувка Тиск РУ, МПа Робоче середовище Тип Матеріал Робоча температура, °С Кріплення Вага, кг
Корпусу Кілець
30ч39р Ду200 1,6 Вода, пара З гумовим клином Сірий чавун Гума до 130 Фланцеве 53

Габаритні і приєднувальні розміри

засувка 30ч39р Ду200 габаритні розміри креслення

Закриття та відкриття засувки 30ч39р Ду200 Ру16 виконується вручну маховиком. Гумовий клин переміщується, завдяки поступальному руху невисувного шпинделя, тим самим забезпечуючи закриття проходу. На кресленні зображено будову, де

Номер Деталь Матеріал
1 Корпус Чавун
2 Кришка
3 Шпиндель Корозійна сталь
4 Ущільнення Гума
5 Втулка Латунь
6 Клин Гумовий чугун
7 Маховик (кермо) Сірий чавун

У таблиці вказані розміри засувки 30ч39р Ду200: будівельна довжина, діаметри проходу, монтажних фланців та отворів, висота. Перехід до каталогу засувок Ду200.

Засувка Габаритні і приєднувальні розміри, мм
L H D D1 D0 D2 n  d
30ч39р ДУ200 230 505 335 295 300 268 12 22

Позначення та розшифрування маркування

На корпусі клинової засувки, вказується марка як індексу системи ЦКБА (центрального конструкторського бюро арматуробудування). Позначення наносяться шляхом виливки або таврування, згідно з ГОСТ 4666.

Маркування чавунної засувки 30ч39р Ду200 з гумовим клином містить такі параметри та характеристики:

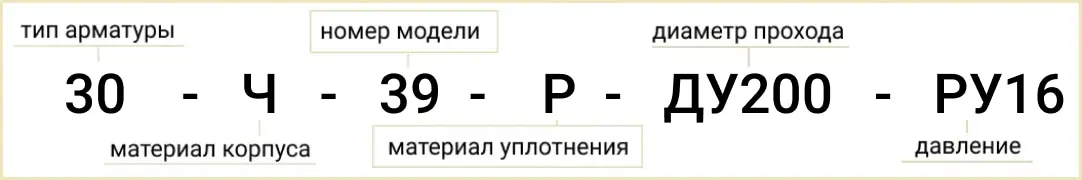

Розшифровка позначення маркування 30ч39р Ду200 РУ16

  1. Тип арматури;
  2. Умовний діаметр проходу;
  3. Рабочий тиск;
  4. Тип привода;
  5. Матеріал ущільнювальних кілець.

Купити засувку 30ч39р Ду200 Ру16 з гумовим клином

Засувка 30ч39р фланцева чавунна з гумовим клином та невисувним шпинделем

У Систем Якості можна купити засувки 30ч39р Ду200 Ру16 чавунні фланцеві з гумовим клином для води, пари. Вся запірна арматура проходить випробування, перевірку на стенді з манометром на відповідність параметрам, зазначеним у ГОСТ. У комплекті поставки: запірна засувка 30ч39р Ду-200, паспорт сумісний з інструкцією з експлуатації та обслуговування, сертифікат (може додаватись в залежності від фірми виробника та серії).

Виконаємо діагностику та ремонт 30ч39р Dn 200 мм і 30ч939р з електроприводом, усунемо несправності та дефекти, проведемо ревізію та притирання (заміна прокладок, набивання, змащення), опресування (гідровипробування). Гарантія 12 місяців за умови дотримання умов експлуатації та СНіП (будівельні норми та правила). Підберемо аналоги під вимоги системи/магістралі/трубопроводу:

Ціна в Україні

Ціна засувки 30ч39р Ду200 залежить від виробника (Україна, Китай, Росія, Польща, Туреччина, Словаччина, МОЗ, ЛМЗ, вітчизняні СРСР із зберігання), технічного стану та року виробництва (нова, складське зберігання, після ревізії). Для опту діє система знижок 5-15% від прайсу. Для розрахунку вартості – зверніться до менеджера або надішліть запит на пошту.
