Засувка 30ч39р Ду350

Засувка чавунна 30ч39р Ду350 з гумовим клином фото

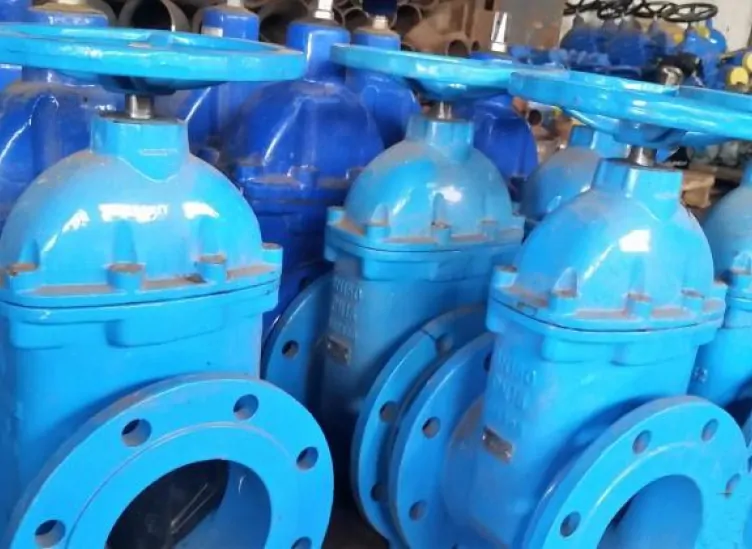

  • фланцева клинова засувка 30ч39р Ду350 Ру16 з невисувним шпинделем

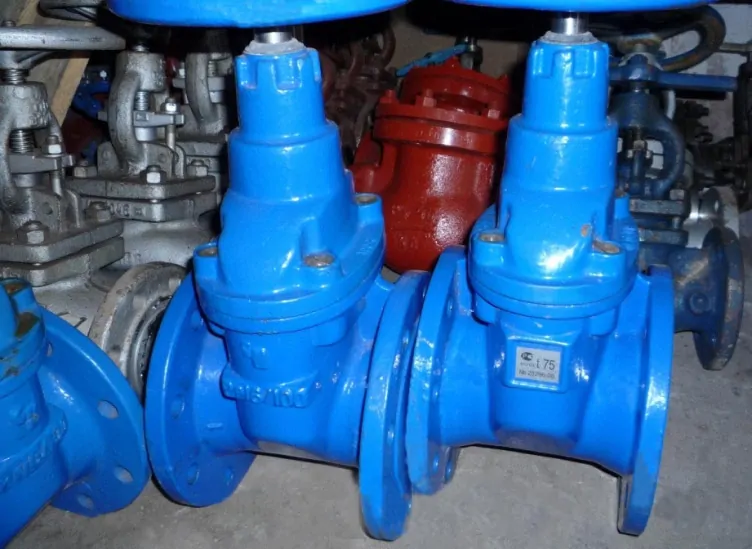

  • Засувка 30ч39р ду-350 мм тиск РУ-16 для води та пари
  • Засувка 30ч39р Dn350 Pn16 виробництво Китай
Засувка 30ч39р Ду350 – це фланцева чавунна засувка з гумовим клином з умовним діаметром проходу 350 мм. Управління ручне маховиком із невисувним шпинделем. Робоче середовище – вода, пара з номінальним тиском РУ – 16. Клас герметичності затвора “А” згідно з ГОСТ 9544-93. Призначена для експлуатації у водопроводах та опалювальних системах із граничною температурою середовища 130 °С. Будівельна довжина – 290 мм, вага – 140-155 кг залежно від заводу виробника.

Ціна

від 16700 грн

Технічні характеристики

У таблиці вказані основні технічні характеристики фланцевої засувки 30ч39р Ду350 Ру16 з гумовим клином: тип запірного елемента, спосіб монтажу, матеріал ущільнення та корпусу, вид робочого середовища, гранична температура, умовний тиск, вага (маса).

Засувка Тиск РУ, МПа Робоче середовище Тип Матеріал Роабоча температура, °С Кріплення Вага, кг
Корпусу Кілець
30ч39р Ду350 1,6 Вода, пара З гумовим клином Сірий чавун Гума до 130 Фланцеве 140

Габаритні і приєднувальні розміри

засувка 30ч39р Ду350 габаритні розміри креслення

Закриття та відкриття засувки 30ч39р Ду350 Ру16 виконується вручну маховиком. Гумовий клин переміщується, завдяки поступальному руху невисувного шпинделя, тим самим забезпечуючи закриття проходу. На кресленні зображено будову, де

Номер Деталь Матеріал
1 Корпус Чавун
2 Кришка
3 Шпиндель Корозійна сталь
4 Ущільнення Гума
5 Втулка Латунь
6 Клин Гумовий чугун
7 Маховик (кермо) Сірий чавун

У таблиці вказані розміри засувки 30ч39р Ду350: будівельна довжина, діаметри проходу, монтажних фланців та отворів, висота. Перехід до каталогу засувок Ду350.

Засувка Габаритні і приєднувальні розміри, мм
L H D D1 D0 D2 n  d
30ч39р ДУ350 290 782 520 470 450 430 16 26

Позначення та розшифрування маркування

На корпусі клинової засувки, вказується марка як індексу системи ЦКБА (центрального конструкторського бюро арматуробудування). Позначення наносяться шляхом виливки або таврування, згідно з ГОСТ 4666.

Маркування чавунної засувки 30ч39р Ду350 з гумовим клином містить такі параметри та характеристики:

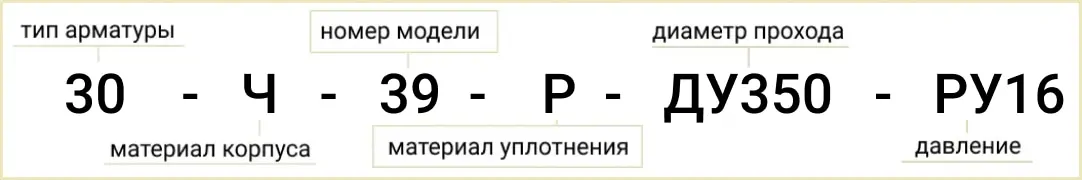

Розшифровка позначення маркування 30ч39р Ду350 РУ16

  1. Тип арматури;
  2. Умовний діаметр проходу;
  3. Рабочий тиск;
  4. Тип привода;
  5. Матеріал ущільнювальних кілець.

Купити засувку 30ч39р Ду350 Ру16 з гумовим клином

Засувка 30ч39р фланцева чавунна з гумовим клином та невисувним шпинделем

У Систем Якості можна купити засувки 30ч39р Ду350 Ру16 чавунні фланцеві з гумовим клином для води, пари. Вся запірна арматура проходить випробування, перевірку на стенді з манометром на відповідність параметрам, зазначеним у ГОСТ. У комплекті поставки: запірна засувка 30ч39р Ду-350, паспорт сумісний з інструкцією з експлуатації та обслуговування, сертифікат (може додаватись в залежності від фірми виробника та серії).

Виконаємо діагностику та ремонт 30ч39р Dn 350 мм і 30ч939р з електроприводом, усунемо несправності та дефекти, проведемо ревізію та притирання (заміна прокладок, набивання, змащення), опресування (гідровипробування). Гарантія 12 місяців за умови дотримання умов експлуатації та СНіП (будівельні норми та правила). Підберемо аналоги під вимоги системи/магістралі/трубопроводу:

Ціна в Україні

Ціна засувки 30ч39р Ду350 залежить від виробника (Україна, Китай, Росія, Польща, Туреччина, Словаччина, МОЗ, ЛМЗ, вітчизняні СРСР із зберігання), технічного стану та року виробництва (нова, складське зберігання, після ревізії). Для опту діє система знижок 5-15% від прайсу. Для розрахунку вартості – зверніться до менеджера або надішліть запит на пошту.

Компанія Системи Якості постачальник надійної запірної арматури
