Засувка 30ч47бк Ду250 Ру6

Засувка 30ч39р Ду250 Ру6 клинова чавунна з невисувним шпинделем фото
Засувка 30ч47бк Ду250 – це чавунна паливна фланцева засувка з умовним діаметром проходу 250 мм. Затвор – суцільний клин із бічними направляючими поверхнями. Ущільнення затвора – метал по металу без кілець ущільнювачів. Призначена для експлуатації у трубопроводах із температурою середовища до 100 °С. Номінальний тиск для газу – Ру-6, мінеральних масел та світлих нафтопродуктів – Ру10. Клас герметичності затвора “А” згідно з ГОСТ 9544-93. Будівельна довжина – 450 мм, вага – 130-145,4 кг залежно від заводу виробника.

Технічні характеристики

В таблиці вказані основні технічні характеристики клинової засувки 30ч47бк Ду250 Ру6 з невисувним шпинделем: тип запірного елемента, спосіб монтажу, матеріал ущільнення та корпусу, вид робочого середовища, гранична температура, умовний тиск.

Засувка Тиск РУ, МПа Робоче середовище Тип Матеріал корпусу Ущільнення затвору Робоча температура, °С Кріплення Управління Вага, кг
30ч47бк Ду250 0,6-1,0 Газ, нафта, олива Клинова без кілець Сірий чавун Метал по металу до 100 Фланцеве Ручне з невисувним шпинделем 145,4

Приєднувальні розміри та розшифрування позначення

засувка 30ч47бк Ду250 габаритні розміри креслення

На корпусі клинової засувки 30ч47бк Dn250 Pn6 , вказується марка у вигляді індексу системи ЦКБА (центрального конструкторського бюро арматуробудування). Позначення наносяться шляхом виливки або таврування, згідно з ГОСТ 4666.

Маркування чавунної засувки 30ч47бк Ду250 Ру6 містить такі параметри та характеристики:

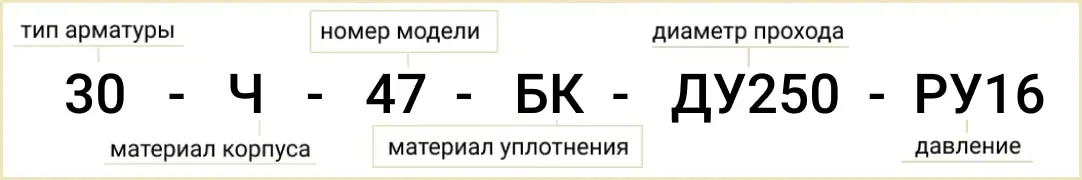

Розшифровка позначення маркування 30ч47бк Ду-250 Ру-6

Тип з’єднання з трубопроводом – фланцеве за ГОСТ 12815-80. У таблиці вказані розміри газової засувки 30ч47бк Ду-250 мм: будівельна довжина, діаметри проходу, монтажних фланців та отворів, висота, вага. Перехід до каталогу засувок Ду250.

Засувки Габаритні і приєднувальні розміри, мм Маса, кг
L H D D1 D0 D2 b n  d
30ч47бк ДУ250 450 823 390 350 320 25 12 22 145,4

Купити засувку 30ч47бк Ду250 з невисувним шпинделем

Засувка 30ч39р Ду-250 газова чавунна

У Систем Якості можете купити засувки 30ч47бк Ду-250 РУ-6 для газів, РУ-10 – мінеральних олій та світлих нафтопродуктів. Вся запірна арматура проходить випробування, перевірку на стенді з манометром на відповідність параметрам, зазначеним у ГОСТ. У комплекті поставки: газова засувка 30ч47бк Ду250, паспорт суміщений з інструкцією з експлуатації та обслуговування, сертифікат (може додаватись залежно від фірми виробника та серії).

Виконаємо діагностику та ремонт 30ч47бк Dn250 Pn6, усунемо несправності та дефекти, проведемо ревізію та притирання (заміна прокладок, набивання, мастила), опресування (гідровипробування). Гарантія 12 місяців за умови дотримання умов експлуатації та БНіП (будівельні норми та правила).

Ціна в Україні

Ціна засувки 30ч47бк Ду250 залежить від виробника (Україна, Китай, Росія, Польща, Туреччина, Словаччина, МЗВ, ЛМЗ, вітчизняні СРСР із зберігання), технічного стану та року виробництва (нова, складське зберігання, після ревізії). Для опту діє система знижок 5-15% від прайсу. Для розрахунку вартості – зверніться до менеджера або надішліть запит на пошту.
