Засувка 30ч47бк Ду50 Ру6

Засувка 30ч39р Ду50 Ру6 клинова чавунна з невисувним шпинделем фото
Засувка 30ч47бк Ду50 –це чавунна паливна фланцева засувка з умовним діаметром проходу 50 мм. Затвор – суцільний клин із бічними направляючими поверхнями. Ущільнення затвору – метал по металу без кілець ущільнювачів. Призначена для експлуатації у трубопроводах із температурою середовища до 100 °С. Номінальний тиск для газу – Ру-6, мінеральних масел та світлих нафтопродуктів – Ру10. Клас герметичності затвора “А” згідно з ГОСТ 9544-93. Будівельна довжина – 180 мм, вага – 13-18,9 кг залежно від заводу виробника.

Технічні характеристики

У таблиці вказано основні технічні характеристики клинової засувки 30ч47бк Ду50 Ру6 з невисувним шпинделем: тип запірного елемента, спосіб монтажу, матеріал ущільнення та корпусу, вид робочого середовища, гранична температура, умовний тиск.

Засувка Тиск РУ, МПа Робоче середовище Тип Матеріал корпусу Ущільнення затвору Робоча температура, °С Кріплення Управління Вага, кг
30ч47бк Ду50 0,6-1,0 Газ, нафта, олива Клинова без кілець Сірий чавун Метал по металу до 100 Фланцеве Ручне з невисувним шпинделем 18,9

Приєднувальні розміри та розшифрування позначення

засувка 30ч47бк Ду50 габаритні розміри креслення

На корпусі клинової засувки 30ч47бк Dn50 Pn6 вказується марка у вигляді індексу системи ЦКБА (центрального конструкторського бюро арматуробудування). Позначення наносяться шляхом виливки або таврування, згідно з ГОСТ 4666.

Маркування чавунної засувки 30ч47бк Ду50 Ру6 містить такі параметри та характеристики:

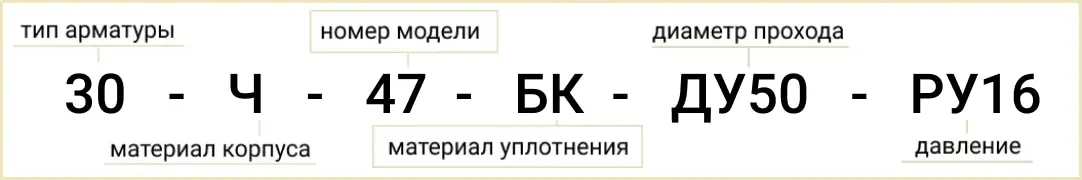

Розшифровка позначення маркування 30ч47бк Ду-50 Ру-6

Тип з’єднання з трубопроводом – фланцеве за ГОСТ 12815-80. У таблиці вказані розміри газової засувки 30ч47бк Ду-50 мм: будівельна довжина, діаметри проходу, монтажних фланців та отворів, висота, вага. Перехід до каталогу засувок Ду50.

Засувки Габаритні і приєднувальні розміри, мм Маса, кг
L H D D1 D0 D2 b n  d
30ч47бк ДУ50 180 355 160 125 160 102 17 4 18 18,9

Купити засувку 30ч47бк Ду50 з невисувним шпинделем

Засувка 30ч39р Ду-50 газова чавуннаУ Систем Якості можете купити засувки 30ч47бк Ду-50 РУ-6 для газів, РУ-10 – мінеральних олій та світлих нафтопродуктів. Вся запірна арматура проходить випробування, перевірку на стенді з манометром на відповідність параметрам, зазначеним у ГОСТ. У комплекті поставки: газова засувка 30ч47бк Ду50, паспорт суміщений з інструкцією з експлуатації та обслуговування, сертифікат (може додаватись залежно від фірми виробника та серії).

Виконаємо діагностику та ремонт 30ч47бк Dn50 Pn6, 30кч70бр Ду50 Ру40, усунемо несправності та дефекти, проведемо ревізію та притирання (заміна прокладок, набивання, мастила), опресування (гідровипробування). Гарантія 12 місяців за умови дотримання умов експлуатації та БНіП (будівельні норми та правила).

Ціна в Україні

Ціна засувки 30ч47бк Ду50 залежить від виробника (Україна, Китай, Росія, Польща, Туреччина, Словаччина, МЗВ, ЛМЗ, вітчизняні СРСР із зберігання), технічного стану та року виробництва (нова, складське зберігання, після ревізії). Для опту діє система знижок 5-15% від прайсу. Для розрахунку вартості – зверніться до менеджера або надішліть запит на пошту.

Компанія Системи Якості постачальник надійної запірної арматури
