Засувка 30ч6бр

•
•
•

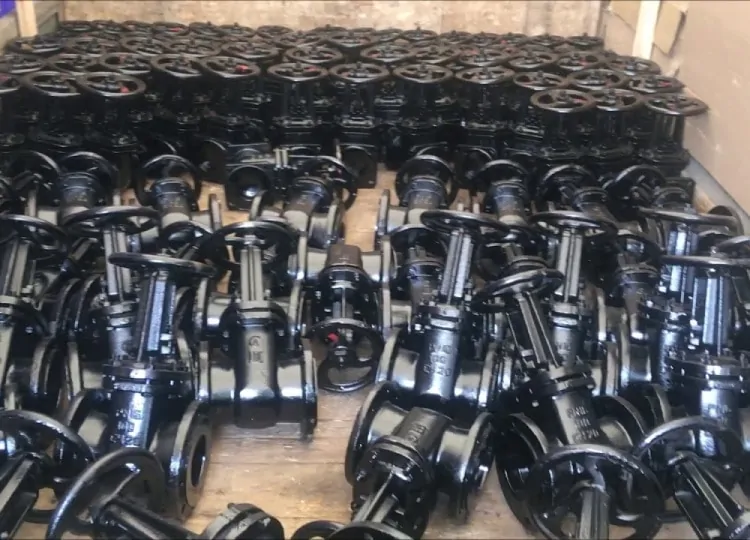

Засувка 30ч6бр Ру10 – це фланцева чавунна паралельна дводискова засувка з висувним шпинделем. Виготовляється з умовним діаметром проходу ДУ – 50, 80, 100, 125, 150, 200, 250, 300, 350, 400, 500 мм, номінальним тиском РУ – 10 бар. Робоче середовище – вода, пара. Клас герметичності затвору “С” та “Д” за ГОСТ 9544-93. Призначена для експлуатації у водопроводах та опалювальних системах із граничною температурою середовища 225 °С.

Ціна

від 1500 грн

Замовити засувку 30ч6бр

Каталог засувок 30ч6бр РУ10

Технічні характеристики чавунної засувки 30ч6бр

У таблиці вказані основні технічні характеристики паралельної засувки дводискової 30ч6бр Ру10: тип запірного елемента, спосіб монтажу, матеріал ущільнення і корпусу, вид робочого середовища, гранична температура, умовний тиск.

Будова та габаритні розміри засувки 30ч6бр

У таблиці вказані габарити та розміри засувки 30ч6бр: будівельна довжина, діаметр проходу, висота, діаметри монтажних фланців та отворів, маса.

Позначення та розшифрування маркування 30ч6бр

На корпусі засувки вказується марка у вигляді індексу системи ЦКБА (центрального конструкторського бюро арматуробудування). Позначення наносяться шляхом виливка або таврування, згідно з ГОСТ 4666.

Маркування чавунної засувки 30ч6бр містить такі параметри та характеристики:

1. Тип арматури;
2. Умовний діаметр проходу;
3. Робочий тиск;
4. Тип приводу;
5. Матеріал ущільнювальних кілець.

Технічне обслуговування

Експлуатація чавунних засувок 30ч6бр Ру10 передбачає періодичний візуальний огляд та технічне обслуговування, яке включає себе:

1. Своєчасна ліквідація течі по сальнику та прокладочних з’єднаннях, методом рівномірного підтягування болтів;
2. Заміна сальникової набивки;
3. За відсутності герметичності затвора – очищення затвора від осаду, притирка ущільнень;
4. Очищення та змащення шпинделя.

Несправності та їх усунення

У таблиці наведено можливі несправності засувки 30ч6бр Ру10 їх причини та методи усунення.

Умови експлуатації та монтаж фланцевої засувки 30ч6бр

Нижче наведено рекомендації щодо розміщення та монтажу засувки 30ч6бр:

• Заздалегідь очистити та підготувати посадкове місце на трубопровідній магістралі;
• Заборонено встановлення на трубопроводи схильні до вібрації;
• Монтаж органом керування вниз не допускається;
• Запобігти впливу навантажень на засувку 30ч6бр – вібрації, перекоси, стиск, вигин, кручення, розтягування;
• Встановити між фланцями прокладки та рівномірно обтягнути болти;

Купити фланцеву чавунну засувку 30ч6бр Ру10 в Україні

У Систем Якості можете купити засувки чавунні 30ч6бр Ру10 та аналоги – 30ч6бк, 30ч906бр, 30ч906бк для води, пари, нафти, олії, нафтопродуктів. Вся запірна арматура проходить випробування, перевірку на стенді з манометром на відповідність параметрам, зазначеним у ГОСТ. У комплекті поставки: запірна засувка 30ч6бр, паспорт сумісний з інструкцією з експлуатації та обслуговування, сертифікат (може додаватись в залежності від фірми виробника та серії).

Виконаємо діагностику та ремонт 30ч6бр Ру16, усунемо несправності та дефекти, проведемо ревізію та притирання (заміна прокладок, набивання, мастила), опресування (гідровипробування). Гарантія 12 місяців за умови дотримання умов експлуатації та БНіП (будівельні норми та правила).

Ціна засувки 30ч6бр для води

Ціна засувки 30ч6бр Pn10 для води залежить від діаметра ДК, виробника (Україна, Китай, Росія, Польща, Туреччина, Словаччина, вітчизняні СРСР із зберігання), технічного стану та року виробництва (нова, складське зберігання, після ревізії). У таблиці наведено ціни на засувки чавунні фланцеві 30ч6бр Ру-10 на 01.07.2021.

Для опту діє система знижок 5-15% від прайсу. Для уточнення актуальної вартості 30ч6бр – зверніться до менеджера або відправте запит на пошту.
