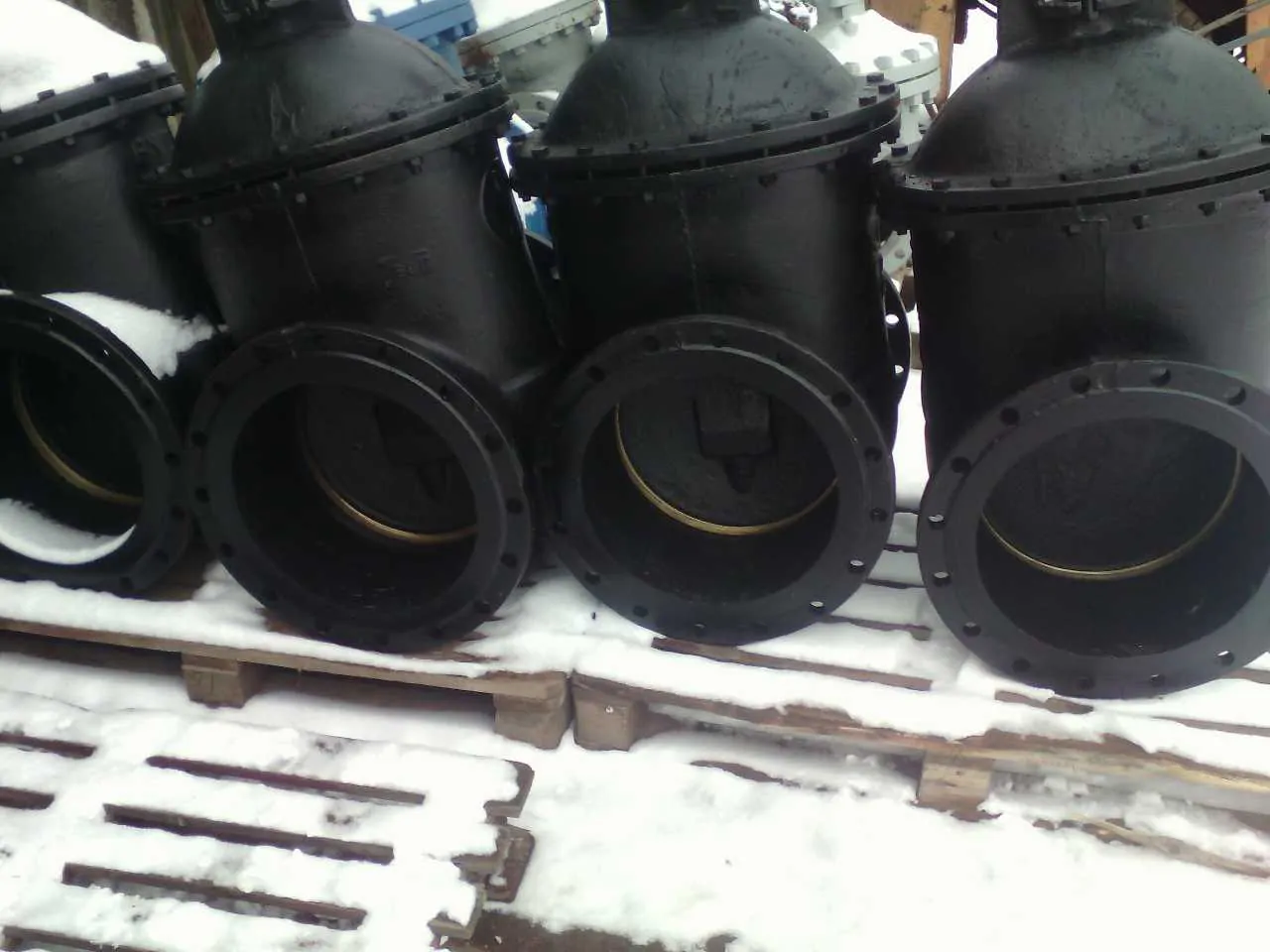

Засувка 30ч6бр Ду350 Ру10

•
•
•

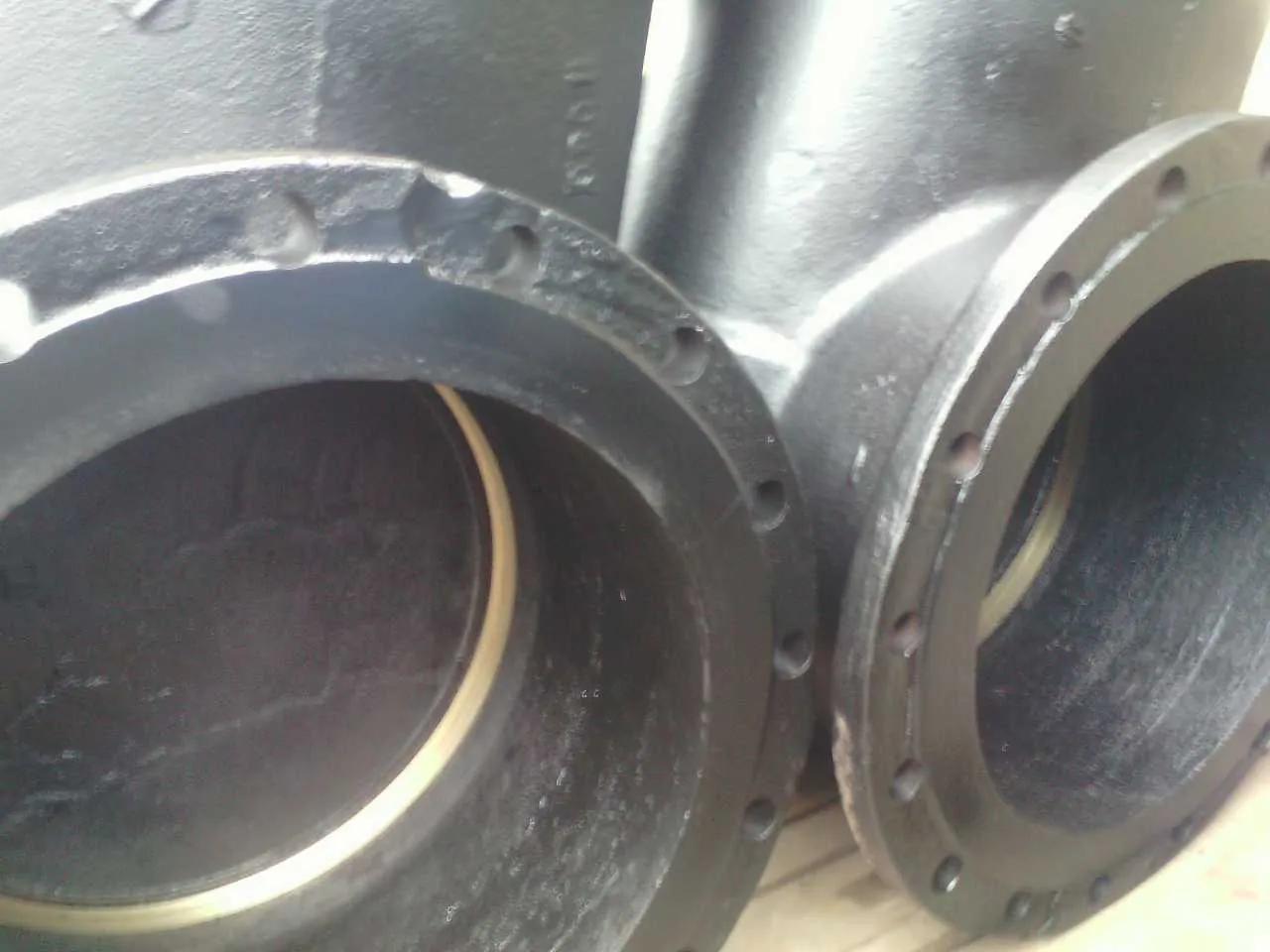

Засувка 30ч6бр Ду350 – це чавунна фланцева запірна арматура з умовним діаметром проходу 350 мм, номінальним тиском РУ – 10 кгс/см². Тип затвора паралельний дводисковий з висувним шпинделем, матеріал ущільнювальних кілець – латунь. Робоче середовище – вода, пара з граничною температурою 225 °С. Клас герметичності затвора “С” та “Д” за ГОСТ 9544-94. Будівельна довжина – 550 мм, вага – 230-250 кг залежно від заводу виробника.

Ціна
від 29100 грн

Замовити засувку 30ч6бр Ду350

Технічні характеристики

У таблиці вказані основні технічні характеристики паралельної дводискової засувки 30ч6бр Ду 350 Ру10: спосіб монтажу, матеріал ущільнення та корпусу, гранична температура, умовний та пробний тиск, необхідне зусилля для відкриття та закриття проходу.

Креслення габаритних та приєднувальних розмірів

Закриття та відкриття засувки 30ч6бр Ду350 виконується вручну. Завдяки поступальному переміщенню шпинделя при обертанні маховика клин упирається в опорну стінку розсуваючи диски. В результаті чого ущільнювальні поверхні дисків притискаються до поверхонь ущільнювачів корпусу забезпечуючи закриття проходу.

У таблиці вказані розміри засувки 30ч6бр Ду 350: будівельна довжина, діаметр проходу, висота, діаметри монтажних фланців та отворів, маса. Розміри приєднувальних фланців – ГОСТ 33259-2015. Перехід до каталогу засувок Ду350.

Позначення та розшифрування маркування

На корпусі засувки вказується марка у вигляді індексу системи ЦКБА (центрального конструкторського бюро арматуробудування). Позначення наносяться шляхом виливки або таврування, згідно з ГОСТ 4666.

Маркування чавунної засувки 30ч6бр Dn350 містить такі параметри та характеристики:

1. Тип арматури;
2. Умовний діаметр проходу;
3. Рабочий тиск;
4. Тип привода;
5. Матеріал ущільнювальних кілець.

Купити фланцеву чавунну засувку 30ч6бр Ду350

У Систем Якості можна придбати засувки чавунні 30ч6бр Ду350 Ру10 для води, пари, нафти, олії, нафтопродуктів. Вся запірна арматура проходить випробування, перевірку на стенді з манометром на відповідність параметрам, зазначеним у ГОСТ. У комплекті поставки: запірна засувка 30ч6бр Ду 350, паспорт сумісний з інструкцією з експлуатації та обслуговування, сертифікат (може додаватись в залежності від фірми виробника та серії).

Виконаємо діагностику та ремонт 30ч6бр Dn350, усунемо несправності та дефекти, проведемо ревізію та притирання (заміна прокладок, набивання, мастила), опресування (гідровипробування). Гарантія 12 місяців за умови дотримання умов експлуатації та БНіП (будівельні норми та правила). Підберемо аналоги під вимоги системи/магістралі/трубопроводу:

• 30ч906бр Ду350 під електропривод
• 30ч39р Ду350 для води/пари з гумовим клином

Ціна в Україні

Ціна засувки 30ч6бр Ду350 Ру10 залежить від виробника (Україна, Китай, Росія, Польща, Туреччина, Словаччина, вітчизняні СРСР із зберігання), технічного стану та року виробництва (нова, складське зберігання, після ревізії). Для опту діє система знижок 5-15% від прайсу. Для розрахунку вартості – зверніться до менеджера або надішліть запит на пошту.
