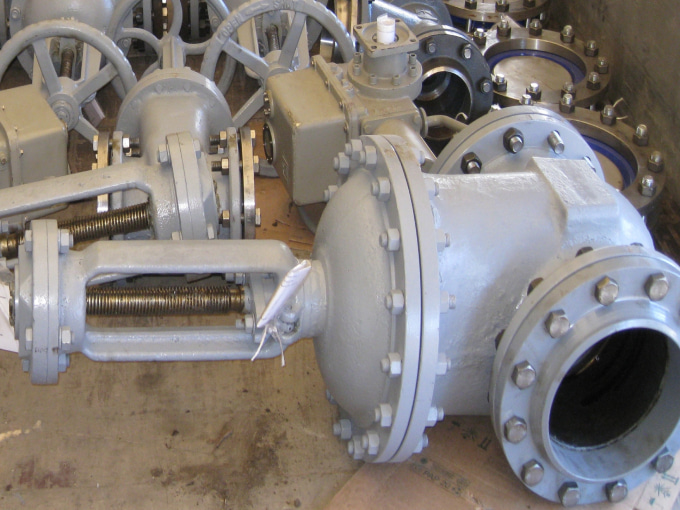

Засувка 30ч906бр

•
•
•

Засувка 30ч906бр – це чавунна паралельна дводискова засувка з електроприводом. Виготовляється в чавунному корпусі з умовним діаметром проходу ДК – 50, 80, 100, 125, 150, 200, 250, 300, 350, 400, 500 мм, номінальним тиском РУ – 10 Бар. Робоче середовище – вода, пара. Кріплення фланцеве, клас герметичності затвора “С” та “Д” за ГОСТ 9544-93. Призначена для експлуатації у водопроводах та опалювальних системах із граничною температурою середовища 225 °С.

Ціна

від 870 грн

Замовити засувку 30ч906бр

Каталог засувок 30ч906бр під електропривод

Технічні характеристики засувки 30ч906бр Ру-10

У таблиці вказані основні технічні характеристики паралельної дводискової засувки 30ч906бр Ру10: тип запірного елемента, спосіб монтажу, матеріал ущільнення та корпусу, вид робочого середовища, гранична температура, умовний тиск.

Габаритні розміри та діаметри засувок 30ч906бр

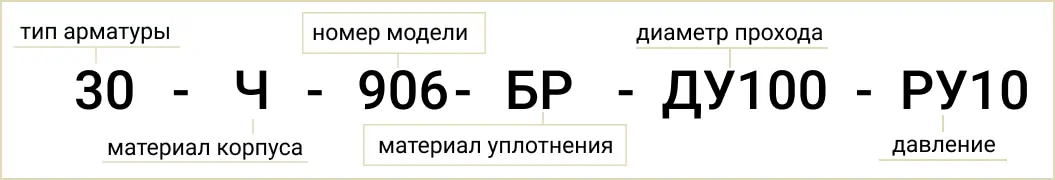

Позначення та розшифрування маркування 30ч906бр

На корпусі засувки 30ч906бр вказується марка у вигляді індексу системи ЦКБА (центрального конструкторського бюро арматуробудування). Позначення наносяться шляхом виливки або таврування, згідно з ГОСТ 4666.

Маркування чавунної засувки 30ч906бр містить такі параметри та характеристики:

1. Тип арматури;
2. Умовний діаметр проходу;
3. Рабочий тиск;
4. Тип привода;
5. Матеріал ущільнювальних кілець.

Технічне обслуговування чавунної засувки 30ч906бр з електроприводом

Експлуатація чавунних засувок 30ч906бр Ру10 передбачає періодичний візуальний огляд та технічне обслуговування, яке включає в себе:

1. Своєчасна ліквідація течі по сальнику та прокладочних з’єднаннях, методом рівномірного підтягування болтів;
2. Заміна сальникової набивки;
3. За відсутності герметичності затвора – очищення затвора від опадів, притирання ущільнень;
4. Очищення та змащення шпинделя.

Несправності та їх усунення

У таблиці наведено можливі несправності засувки 30906бр Ру10 їх причини та методи усунення.

Умови експлуатації та монтаж фланцевої засувки 30ч906бр

Нижче наведено рекомендації щодо розміщення та монтажу засувки 30ч906бр:

• Заздалегідь очистити та підготувати посадкове місце на трубопровідній магістралі;
• Заборонено встановлення на трубопроводи схильні до вібрації;
• Монтаж електроприводом керування вниз не допускається;
• Запобігти впливу навантажень на засувку 30ч906бр – вібрації, перекоси, стиск, вигин, кручення, розтяг;
• Ускладати між фланцями прокладки і рівномірно обтягнути болти;

Купити засувку 30ч906бр з електроприводом

У Систем Якості можете купити чавунні засувки 30ч906бр, 30ч6бк, аналог з ручним управлінням 30ч6бр, 30ч906бк для води, пари, нафти, оливи, нафтопродуктів. Вся запірна арматура проходить випробування, перевірку на стенді з манометром на відповідність параметрам, зазначеним у ГОСТ. У комплекті поставки: запірна засувка 30ч906бр з електроприводом або без, паспорт сумісний з інструкцією з експлуатації та обслуговування, сертифікат (може додаватись в залежності від фірми виробника та серії).

Виконаємо діагностику та ремонт 30ч906бр, усунем несправності та дефекти, проведемо ревізію та притирання (заміна прокладок, набивання, змащення), опресування (гідровипробування). Гарантія 12 місяців за умови дотримання умов експлуатації, схеми підключення та БНіП (будівельні норми та правила).

Ціна засувки 30ч906бр в Україні

Ціна засувки 30ч906бр Pn10 залежить від діаметра ДК, виробника (Україна, Китай, Росія, Польща, Туреччина, Словаччина, вітчизняні СРСР із зберігання), потужності, технічного стану та року виробництва (нова, складське зберігання, після ревізії). У таблиці вказані ціни на засувки чавунні фланцеві 30ч906б Ру-10 на 01.07.2021.

Для опту діє система знижок 5-15% від прайсу. Для уточнення актуальної вартості 30ч9066бр – зверніться до менеджера або відправте запит на пошту.
