Засувка 30ч906бр Ду200

Засувка 30ч906бр Ду200 під електропривод чавунна фланцева фото
  • паралельна дводискова засувка 30ч906бр Dn200 Pn10 з латунним ущільненням
  • 30ч906бр Ду-200 РУ-10 з електроприводом для води та пари
  • Засувка 30ч906бр Ду200 під електропривод типу Б
Засувка 30ч906бр Ду200 – це чавунна паралельна електроприводна арматура з діаметром проходу Dn 200 мм. Застосовується у трубопроводах з номінальним тиском 10 кгс/см2 для перекриття потоку води та пари з температурою до 225 °С. Кріплення – фланцеве за ГОСТ 33259-2015, затвор “С” та “Д” за ГОСТ 9544-93 – паралельний дводисковий. Будівельна довжина — 330 мм, вага — 170-182 кг залежно від заводу виробника.

Ціна

від 7800 грн

Технічні характеристики

У таблиці вказано основні технічні характеристики паралельної дводискової засувки 30ч906бр Ду200 з приводом: спосіб монтажу, граничний момент на шпинделі, вид робочого середовища, гранична температура, умовний тиск, маса.

Засувка Тиск РУ, Мпа Робоче середовище Максимальний крутний момент на шпинделі, Нм Робоча температура, °С Кріплення Управління Вага, кг
30ч906бр Ду200 1,0 Пар, вода 110 до 225 Фланець Електропривод 182

Габаритні розміри та діаметри

Закриття та відкриття чавунної засувки 30ч906бр Ду200 Ру10 виконується електроприводом. Принцип роботи полягає у поступальному переміщенні шпинделя при включенні приводу. Клин упирається в опорну стінку, розсуваючи диски. В результаті чого ущільнювальні поверхні дисків притискаються до поверхонь ущільнювачів корпусу забезпечуючи закриття проходу.

засувка 30ч906бр Ду200 габаритні розміри та діаметри креслення

Деталь Матеріал Деталь 30ч906бр Ду200 Матеріал
Корпус Сч 18 ГОСТ 1412-85 Шпиндель Сталь 45 ГОСТ 1050-88
Кришка Ущільнювальна набивка АП-31 ГОСТ 5152-84Е
Диски Упорний підшипник ГОСТ 7872-89
Клин П’ятикулачкова муфта Латунь Ц38Мц2С2 ГОСТ 17711-93
Кришка сальнику Корпус бугельного вузла Чавун Сч 18
Упорна гайка Прокладка під кришку Пароніт ПОН ГОСТ 481-80

У таблиці вказані розміри засувки 30ч906бр Ду200 під електропривод: будівельна довжина та висота, діаметр проходу та монтажних фланців. Розміри приєднувальних фланців — ГОСТ 33259-2015. Перехід до каталогу засувок Ду200.

Засувка Габаритні та приєднувальні розміри, мм
L Dy l l1 D D1 D2 Н Н1
30ч906бр ДУ200 Ру10 330 200 490 402 335 295 268 1054 780

Позначення та розшифрування маркування

На корпусі засувки 30ч906бр Ду200 Ру10 вказується марка у вигляді індексу системи ЦКБА (центрального конструкторського бюро арматуробудування). Позначення наносяться шляхом виливки або таврування, згідно з ГОСТ 4666.

Маркування чавунної засувки 30ч906бр Ду-200 Ру-10 з електроприводом містить такі параметри та характеристики:

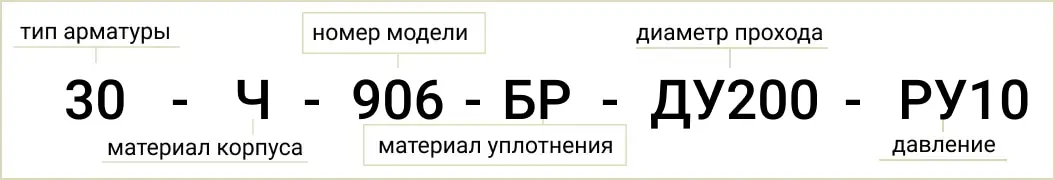

Розшифровка позначення маркування 30ч906бр Ду200 Ру10

  1. Тип арматури;
  2. Умовний діаметр проходу;
  3. Рабочий тиск;
  4. Тип привода;
  5. Матеріал ущільнювальних кілець.

Купити засувку 30ч906бр Ду200 з електроприводом

У Систем Якості можна купити засувки 30ч906бр Ду200 Ру10 з електроприводом 30ч915бр, 30ч930бр, 30ч925бр для води, пари, нафти, олії, нафтопродуктів. Вся запірна арматура проходить випробування, перевірку на стенді з манометром на відповідність параметрам, зазначеним у ГОСТ. У комплекті поставки: запірна чавунна фланцева 30ч906бр Dn200 засувка з електроприводом або без, паспорт суміщений з інструкцією з експлуатації та обслуговування, сертифікат (може додаватись залежно від фірми виробника та серії).

Виконаємо діагностику та ремонт 30ч906бр Ду 200 Ру10/Ру16, 30ч6бр Ду 200, усунем несправності та дефекти, проведемо ревізію та притирання (заміна прокладок, набивання, мастила), опресування (гідровипробування). Гарантія 12 місяців за умови дотримання умов експлуатації та БНіП (будівельні норми та правила).

Ціна в Україні

Ціна засувки 30ч906бр Ду200 Ру10 залежить від виробника (Україна, Китай, Росія, Польща, Туреччина, Словаччина, вітчизняні СРСР із зберігання), технічного стану та року виробництва (нова, складське зберігання, після ревізії). Для опту діє система знижок 5-15% від прайсу. Для розрахунку вартості – зверніться до менеджера або надішліть запит на пошту.
