Засувка 30ч915бр

Чавунна засувка фланцева 30ч915бр під електропривод фото
  • паралельна дводискова засувка 30ч915бр з невисувним шпинделем
  • 30ч915бр з електроприводом РУ-10 для води та пари

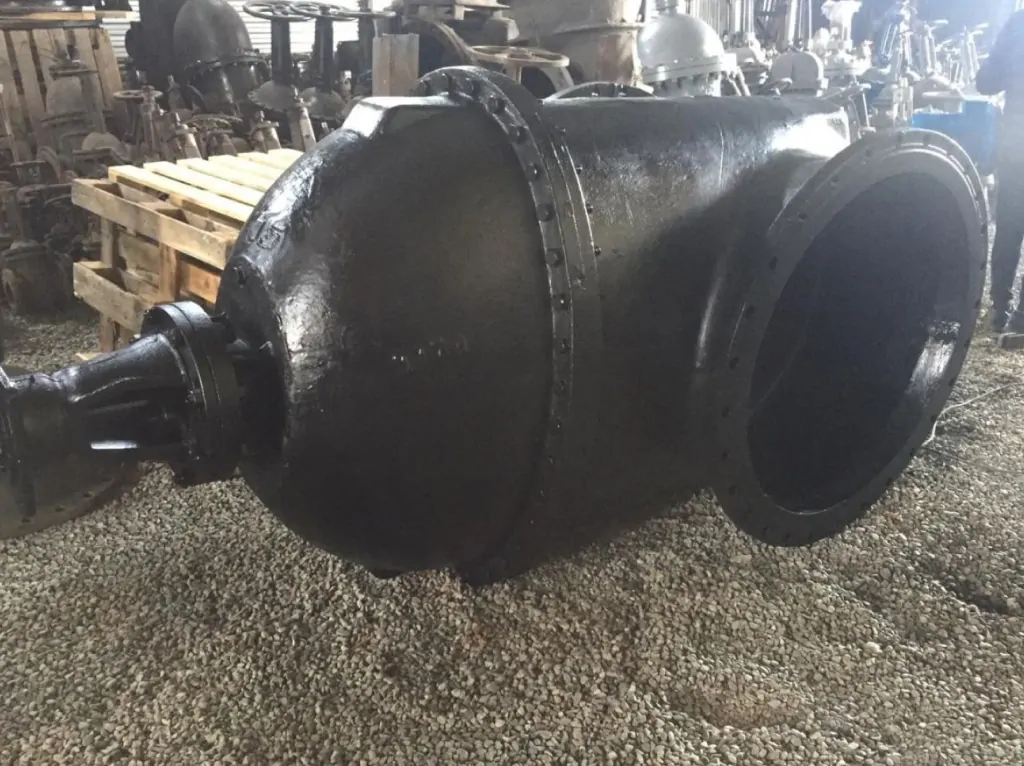

  • Засувка 30ч915бр з ел приводом
Засувка 30ч915бр – це паралельна чавунна фланцева засувка з електроприводом для трубопроводів діаметром 600, 800, 1200 мм. Застосовується для перекриття потоку води та пари у водопроводах та опалювальних системах з номінальним тиском середовища РУ – 10 Бар. Кріплення фланцеве – згідно з ГОСТ 12815-80. Клас герметичності затвора “С” та “Д” за ГОСТ 9544-93. Гранична температура середовища – 100 °С.

Ціна

від 60000 грн

Технічні характеристики засувки 30ч915бр

У таблиці вказані основні технічні характеристики паралельної засувки дводискової 30ч915бр Ру10: тип запірного елемента, спосіб монтажу, матеріал ущільнення і корпусу, вид робочого середовища, гранична температура, умовний тиск.

Засувка Тиск РУ, Мпа Робоче середовище Тип Матеріал Робоча температура, °С Кріплення Управління
Корпусу Ущільнювальних кілець
30ч915бр 1,0 Пар, вода Паралельна дводискова Чавун Сч-18 Латунь/Бронза до 100 Фланець Електропривод

Габаритні розміри та діаметри засувок 30ч915бр

При включенні ел. приводу засувки 30ч915бр, невисувний шпиндель виконує поступальний рух. Клин упирається в опорну стінку розсуваючи диски, поверхні ущільнювальні дисків притискаються до ущільнювальних поверхонь корпусу забезпечуючи закриття проходу. У таблиці вказані розміри засувки 30ч915бр: будівельна довжина, діаметр проходу та монтажних фланців, висота, маса.

Засувки с приводом Габаритні та приєднувальні розміри, мм Вага, кг
L l D D1 D2 Dy D0 Н Н1
30ч915бр Ду500 700 603 670 620 585 500 320 1550 1300 900
30ч915бр Ду600 800 822 780 725 685 600 320 1744 1467 1320
30ч915бр Ду800 1000 1460 1010 950 905 800 400 2190 1957 2930
30ч915бр Ду1200 1400 1610 1455 1380 1325 1200 400 3350 3040 7810

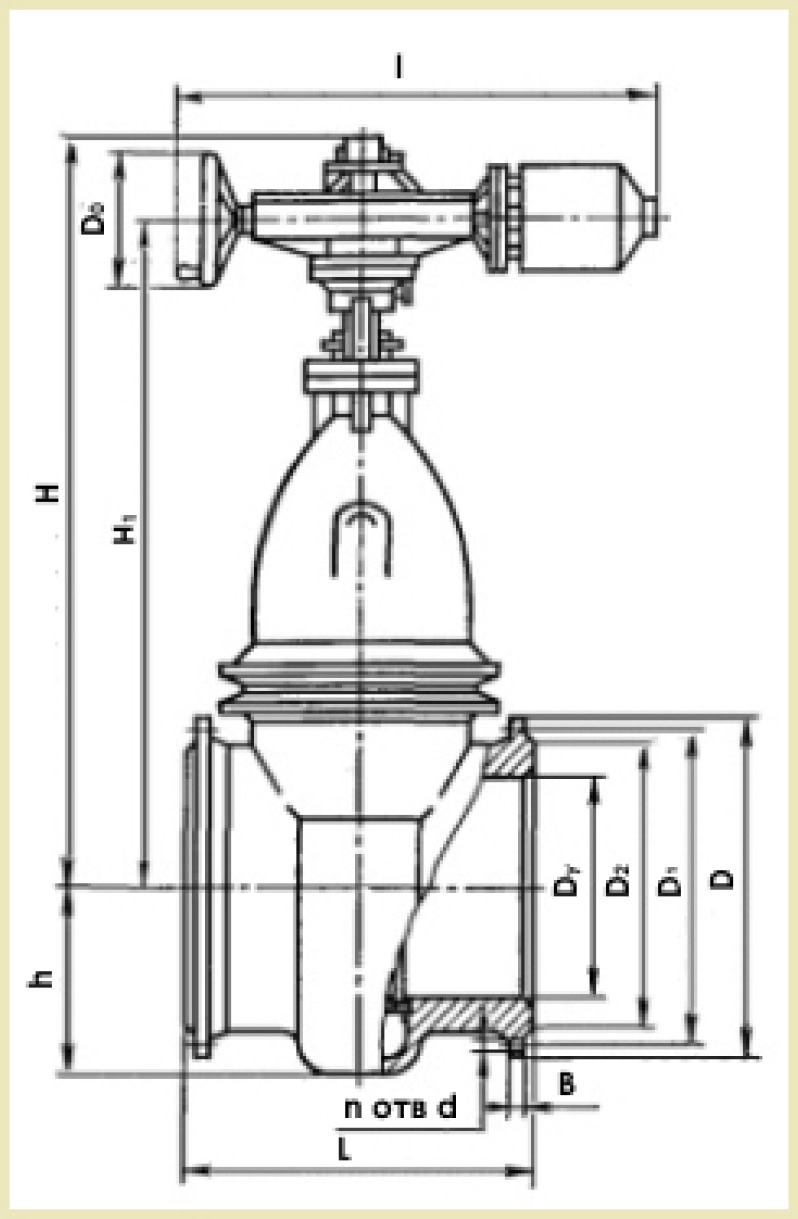

Технічний опис засувки 30ч915бр габаритні розміри та діаметри креслення

Позначення та розшифрування маркування 30ч915бр

На корпусі засувки 30ч915бр вказується марка у вигляді індексу системи ЦКБА (центрального конструкторського бюро арматуробудування). Позначення наносяться шляхом виливки або таврування, згідно з ГОСТ 4666.

Маркування чавунної засувки 30ч915бр містить такі параметри та характеристики:

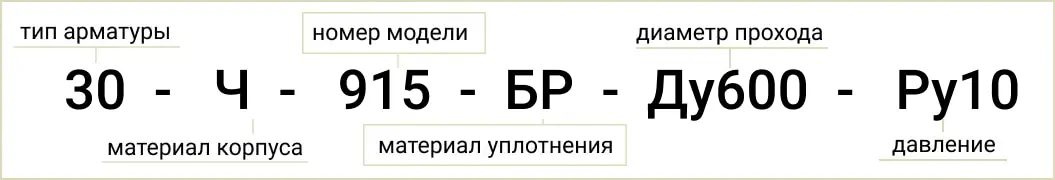

Розшифровка позначення маркування 30Ч915БР

  1. Тип арматури;
  2. Умовний діаметр проходу;
  3. Рабочий тиск;
  4. Тип привода;
  5. Матеріал ущільнювальних кілець.

Купити засувку 30ч915бр з електроприводом Ру10

У Систем Якості можете купити засувки чавунні 30ч915бр, 30ч906бр, 30ч930бр, 30ч925бр для води, пари, нафти, оливи, нафтопродуктів. Вся запірна арматура проходить випробування, перевірку на стенді з манометром на відповідність параметрам, зазначеним у ГОСТ. У комплекті поставки: запірна засувка 30ч915бр з електроприводом або без, паспорт сумісний з інструкцією з експлуатації та обслуговування, сертифікат (може додаватись в залежності від фірми виробника та серії).

Виконаємо діагностику та ремонт 30ч915бр Ру10, усунемо несправності та дефекти, проведемо ревізію та притирання (заміна прокладок, набивання, мастила), опресування (гідровипробування). Гарантія 12 місяців за умови дотримання умов експлуатації та БНіП (будівельні норми та правила).

Ціна чавунної засувки 30ч915бр в Україні

Ціна засувки 30ч915бр Pn10 залежить від діаметра ДК, виробника (Україна, Китай, Росія, Польща, Туреччина, Словаччина, вітчизняні СРСР із зберігання), технічного стану та року виробництва (нова, складське зберігання, після ревізії). Для опту діє система знижок 5-15% від прайсу. Для розрахунку вартості – зверніться до менеджера або надішліть запит на пошту.

Компанія Системи Якості постачальник надійної запірної арматури
