Засувка 30ч915бр Ду1200 Ру10 з електроприводом

Чавунна фланцева засувка 30ч915бр Ду1200 Ру10 під електропривод фото
  • паралельна дводискова засувка 30ч915бр Ду 1200 з невисувним шпинделем
  • 30ч915бр Ду1200 з електроприводом РУ-10 для води та пари
  • Засувка 30ч915бр Dn1200 з ел приводом
Засувка 30ч915бр Ду1200 – це чавунна фланцева паралельна запірна арматура з умовним діаметром 1200 мм. Закриття та відкриття проходу виконується електроприводом, матеріал ущільнювальних кілець – латунь. Застосовується у водопроводах з номінальним тиском середовища РУ – 10 Бар, граничною температурою – 100 °С. Кріплення фланцеве – згідно з ГОСТ 12815-80. Клас герметичності затвора “С” та “Д” за ГОСТ 9544-93. Будівельна довжина – 1400 мм, вага – 7810 кг.

Ціна

від 230000 грн

Технічні характеристики

В таблиці вказані основні технічні характеристики паралельної дводискової засувки 30ч915бр Ду1200 Ру10: тип запірного елемента, спосіб монтажу, матеріал ущільнення та корпусу, вид робочого середовища, гранична температура, умовний тиск.

Засувка Тиск РУ, Мпа Робоче середовище Тип Матеріал Робоча температура, °С Кріплення Управління
Корпусу Ущільнювальних кілець
30ч915бр Ду1200 1,0 Пара, вода Паралельна дводискова Чавун Сч-18 Латунь до 100 Фланець Електропривод

Габаритні розміри та діаметри

При включенні ел. приводу засувки 30ч915бр Ду 1200, невисувний шпиндель виконує поступальний рух. Клин упирається в опорну стінку розсуваючи диски, поверхні ущільнювальні дисків притискаються до ущільнювальних поверхонь корпусу забезпечуючи закриття проходу. Монтажне положення у трубопровідній магістралі – вертикальне, рекомендоване відхилення від осі не більше 15°.

У таблиці вказані розміри засувки 30ч915бр Dn1200: будівельна довжина, діаметр проходу та монтажних фланців, висота, маса. Перехід до каталогу засувок Ду1200.

Засувки з приводом Габаритні та приєднувальні розміри, мм Вага, кг
L l D D1 D2 Dy D0 Н Н1
30ч915бр Ду1200 1400 1610 1455 1380 1325 1200 400 3350 3040 7810

засувка 30ч906бр Ду1200 габаритні розміри та діаметри креслення

Позначення та розшифрування маркування

На корпусі засувки 30ч915бр Dn1200 Pn10 вказується марка у вигляді індексу системи ЦКБА (центрального конструкторського бюро арматуробудування). Позначення наносяться шляхом виливки або таврування, згідно з ГОСТ 4666.

Маркування чавунної засувки 30ч915бр Ду-1200 містить такі параметри та характеристики:

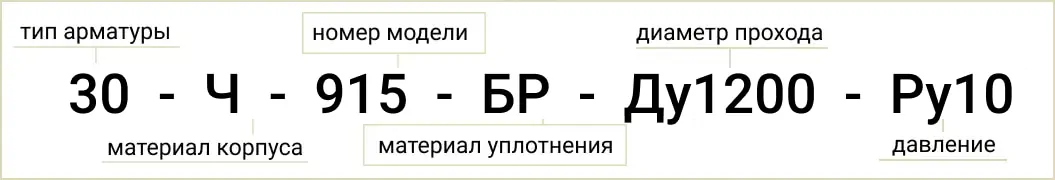

Розшифровка позначення маркування 30Ч915БР Ду1200 Ру10

  1. Тип арматури;
  2. Умовний діаметр проходу;
  3. Робочий тиск;
  4. Тип приводу;
  5. Матеріал ущільнювальних кілець.

Купити засувку 30ч915бр Ду1200 Ру10 під електропривод

У Систем Якості можете купити чавунні засувки 30ч915бр Ду1200 Ру10, 30ч906бр, 30ч930бр, 30ч925бр для води, пари, нафти, оливи, нафтопродуктів. Вся запірна арматура проходить випробування, перевірку на стенді з манометром на відповідність параметрам, зазначеним у ГОСТ. У комплекті постачання: запірна засувка з електроприводом або без, паспорт суміщений з інструкцією з експлуатації та обслуговування, сертифікат (може додаватись залежно від фірми виробника та серії).

Виконаємо діагностику та ремонт 30ч915бр Ду-1200 Ру-10 під електропривод, усунемо несправності та дефекти, проведемо ревізію та притирання (заміна прокладок, набивання, мастила), опресовування (гідровипробування). Гарантія 12 місяців за умови дотримання умов експлуатації та БНіП (будівельні норми та правила).

Ціна в Україні

Ціна засувки 30ч915бр Ду1200 Ру10 з ел приводом залежить від виробника (Україна, Китай, Росія, Польща, Туреччина, Словаччина, вітчизняні СРСР із зберігання), технічного стану та року виробництва (нова, складське зберігання, після ревізії). Для опту діє система знижок 5-15% від прайсу. Для розрахунку вартості – зверніться до менеджера або надішліть запит на пошту.

Компанія Системи Якості постачальник надійної запірної арматури
