Засувка 30ч915бр Ду800 Ру10 з електроприводом

Чавунна засувка фланцева 30ч915бр Ду800 Ру10 під електропривод фото
  • паралельна дводискова засувка 30ч915бр Ду 800 з невисувним шпинделем
  • 30ч915бр Ду800 з електроприводом РУ-10 для води та пари
  • Засувка 30ч915бр Dn800 з ел приводом
Засувка 30ч915бр Ду800 – це чавунна фланцева паралельна запірна арматура з умовним діаметром 800 мм. Закриття та відкриття проходу виконується електроприводом, матеріал ущільнювальних кілець – латунь. Застосовується у водопроводах з номінальним тиском середовища РУ – 10 Бар, граничною температурою – 100 °С. Кріплення фланцеве – згідно з ГОСТ 12815-80. Клас герметичності затвора “С” та “Д” за ГОСТ 9544-93. Будівельна довжина – 1000 мм, вага – 2930 кг.

Ціна

від 97340 грн

Технічні характеристики

В таблиці вказані основні технічні характеристики паралельної дводискової засувки 30ч915бр Ду800 Ру10: тип запірного елемента, спосіб монтажу, матеріал ущільнення та корпусу, вид робочого середовища, гранична температура, умовний тиск.

Засувка Тиск РУ, Мпа Робоче середовище Тип Матеріал Робоча температура, °С Кріплення Управління
Корпусу Ущільнювальних кілець
30ч915бр Ду800 1,0 Пара, вода Паралельна дводискова Чавун Сч-18 Латунь до 100 Фланець Електропривод

Габаритні розміри та діаметри

При включенні ел. приводу засувки 30ч915бр Ду 800, невисувний шпиндель виконує поступальний рух. Клин упирається в опорну стінку розсуваючи диски, поверхні ущільнювальні дисків притискаються до ущільнювальних поверхонь корпусу забезпечуючи закриття проходу. Монтажне положення у трубопровідній магістралі – вертикальне, рекомендоване відхилення від осі не більше 15°.

У таблиці вказані розміри засувки 30ч915бр Dn800: будівельна довжина, діаметр проходу та монтажних фланців, висота, маса. Перехід до каталогу засувок Ду800.

Засувки з приводом Габаритні та приєднувальні розміри, мм Вага, кг
L l D D1 D2 Dy D0 Н Н1
30ч915бр Ду800 1000 1460 1010 950 905 800 400 2190 1957 2930

засувка 30ч906бр Ду800 габаритні розміри та діаметри креслення

Позначення та розшифрування маркування

На корпусі засувки 30ч915бр Dn800 Pn10 вказується марка у вигляді індексу системи ЦКБА (центрального конструкторського бюро арматуробудування). Позначення наносяться шляхом виливки або таврування, згідно з ГОСТ 4666.

Маркування чавунної засувки 30ч915бр Ду-800 містить такі параметри та характеристики:

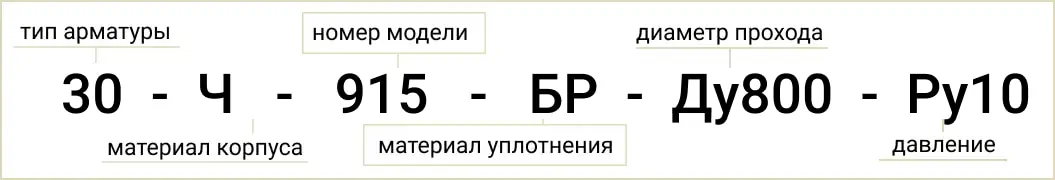

Розшифровка позначення маркування 30Ч915БР Ду800 Ру10

  1. Тип арматури;
  2. Умовний діаметр проходу;
  3. Робочий тиск;
  4. Тип приводу;
  5. Матеріал ущільнювальних кілець.

Купити засувку 30ч915бр Ду800 Ру10 під електропривод

У Систем Якості можете купити чавунні засувки 30ч915бр Ду800 Ру10, 30ч906бр, 30ч930бр, 30ч925бр для води, пари, нафти, оливи, нафтопродуктів. Вся запірна арматура проходить випробування, перевірку на стенді з манометром на відповідність параметрам, зазначеним у ГОСТ. У комплекті постачання: запірна засувка з електроприводом або без, паспорт суміщений з інструкцією з експлуатації та обслуговування, сертифікат (може додаватись залежно від фірми виробника та серії).

Виконаємо діагностику та ремонт 30ч915бр Ду-800 Ру-10 під електропривод, усунемо несправності та дефекти, проведемо ревізію та притирання (заміна прокладок, набивання, мастила), опресовування (гідровипробування). Гарантія 12 місяців за умови дотримання умов експлуатації та БНіП (будівельні норми та правила).

Ціна в Україні

Ціна засувки 30ч915бр Ду800 Ру10 з ел приводом залежить від виробника (Україна, Китай, Росія, Польща, Туреччина, Словаччина, вітчизняні СРСР із зберігання), технічного стану та року виробництва (нова, складське зберігання, після ревізії). Для опту діє система знижок 5-15% від прайсу. Для розрахунку вартості – зверніться до менеджера або надішліть запит на пошту.

Компанія Системи Якості постачальник надійної запірної арматури
