Засувка 30ч925бр Ру2,5

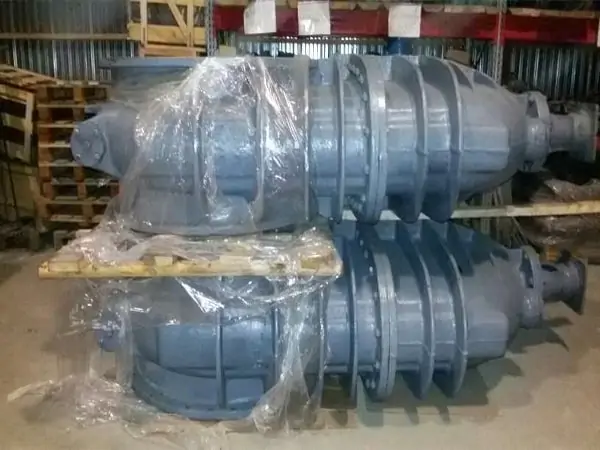

засувки з електроприводом 30ч925бр фото

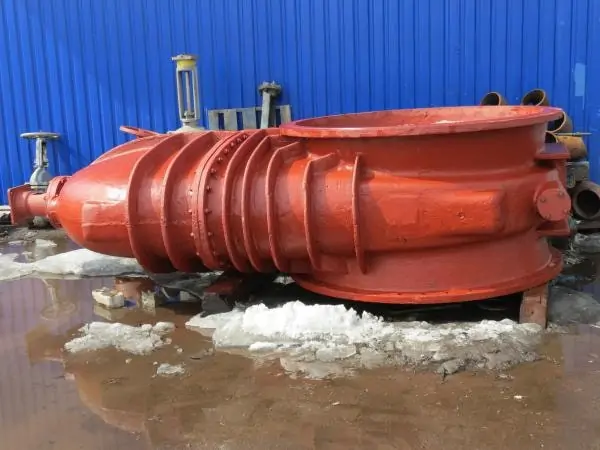

  • засувка 30ч925бр з невисувним шпинделем

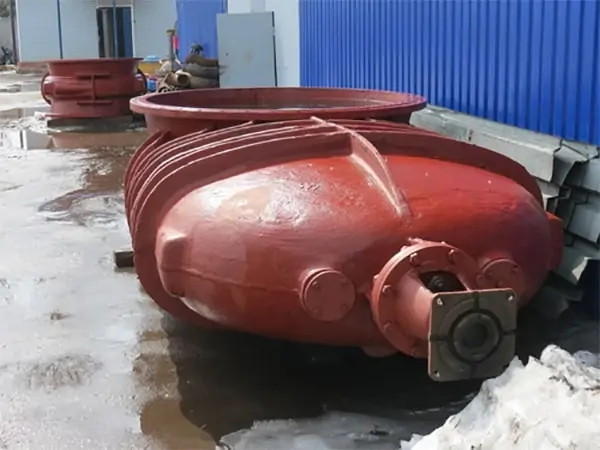

  • 30ч925брз електроприводом РУ-2,5 для каналізації
  • Засувка 30ч925бр із зменшеною будівельною довжиною
Засувка 30ч925бр Ру2,5 – це клинова чавунна запірна засувка з електроприводом для трубопроводів діаметром 500, 600, 800, 1000, 1200, 1400, 1600, 2000 мм. Застосовується для перекриття потоку холодної води та каналізаційних колекторів з номінальним тиском Ру-2,5 Бар. Має компактні габарити за рахунок зменшеної будівельної довжини і невисувного шпинделя. Кріплення фланцеве – згідно з ГОСТ 12815-80. Клас герметичності затвора “С”, “Д” згідно з ГОСТ 9544-93. Гранична температура середовища – 100 °С.

Ціна

від 20000 грн

Технічні характеристики засувки 30ч925бр

У таблиці вказані основні технічні характеристики клинової дводискової засувки 30ч925бр Ру2,5: спосіб монтажу, матеріал ущільнення та корпусу, вид робочого середовища, гранична температура, умовний тиск.

Засувка Тиск Ру, кгс/см2 Робоче середовище Матеріал Робоча температура, °С Кріплення Управління
Корпусу Ущільнювальних кілець
30ч925бр 2,5 Вода, каналізація Чавун Латунь/Бронза до 100 Фланець Електропривод

Габаритні розміри та діаметри засувок 30ч925бр

При включенні ел. приводу засувки 30ч925бр, невисувний шпиндель виконує поступальний рух. Клин упирається в опорну стінку, поверхні ущільнювальні дисків притискаються до ущільнювальних поверхонь корпусу забезпечуючи закриття проходу.

У таблиці розміри засувки 30ч925бр Ру-2,5: будівельна довжина та висота, маса.

Засувки Габаритні та приєднувальні розміри, мм Вага, кг
L Н Кріпильні отвори у фланці, шт
30ч925бр Ду500 350 1265 16 562
30ч925бр Ду600 390 1420 20 780
30ч925бр Ду800 470 1900 24 1772
30ч925бр Ду1000 550 2237 28 2270
30ч925бр Ду1200 700 3230 32 4539
30ч925бр Ду1400 900 3290 36 5135
30ч925бр Ду1600 1000 3835 40 6610
30ч925бр Ду2000 1500 4365 48 14015

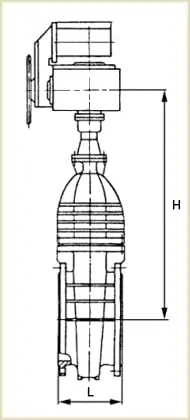

засувка 30ч925бр габаритні розміри та діаметри креслення

Позначення та розшифрування маркування 30ч925бр

На корпусі засувки 30ч925бр вказується марка у вигляді індексу системи ЦКБА (центрального конструкторського бюро арматуробудування). Позначення наносяться шляхом виливки або таврування, згідно з ГОСТ 4666.

Маркування чавунної засувки 30ч925бр містить такі параметри та характеристики:

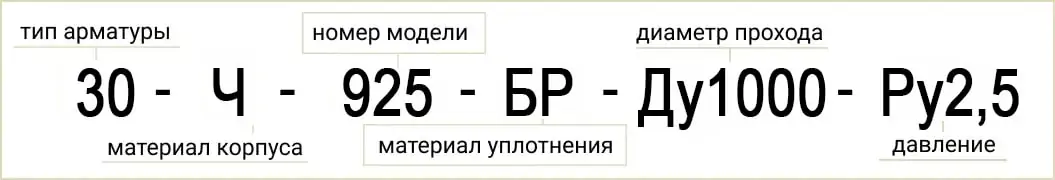

Розшифровка позначення маркування 30Ч925БР

  1. Тип арматури;
  2. Умовний діаметр проходу;
  3. Рабочий тиск;
  4. Тип привода;
  5. Матеріал ущільнювальних кілець.

Купити засувку 30ч925бр з електроприводом

У Систем Якості можете купити чавунні засувки 30ч925бр з електроприводом для каналізації і холодної води. Вся запірна арматура проходить випробування, перевірку на стенді з манометром на відповідність параметрам, зазначеним у ГОСТ. У комплекті поставки: запірна засувка 30ч925бр Ру-2,5 з електроприводом або без, паспорт сумісний з інструкцією з експлуатації та обслуговування, сертифікат (може додаватись в залежності від фірми виробника та серії).

Виконаємо діагностику та ремонт 30ч925бр Pn2,5, усунемо несправності та дефекти, проведемо ревізію та притирання (заміна прокладок, набивання, змащення), опресування (гідровипробування). Гарантія 12 місяців за умови дотримання умов експлуатації та БНіП (будівельні норми та правила).

Цена задвижки 30ч925бр в Украине

Ціна засувки 30ч925бр Ру2,5 залежить від діаметру ДУ, виробника (Україна, Китай, Росія, Польща, Туреччина, Словаччина, вітчизняні СРСР із зберігання), технічного стану та року виробництва (нова, складське зберігання, після ревізії). Для опту діє система знижок 5-15% від прайсу. Для розрахунку вартості – зверніться до менеджера або надішліть запит на пошту.

Компанія Системи Якості постачальник надійної запірної арматури
