Засувка 30ч930бр з електроприводом

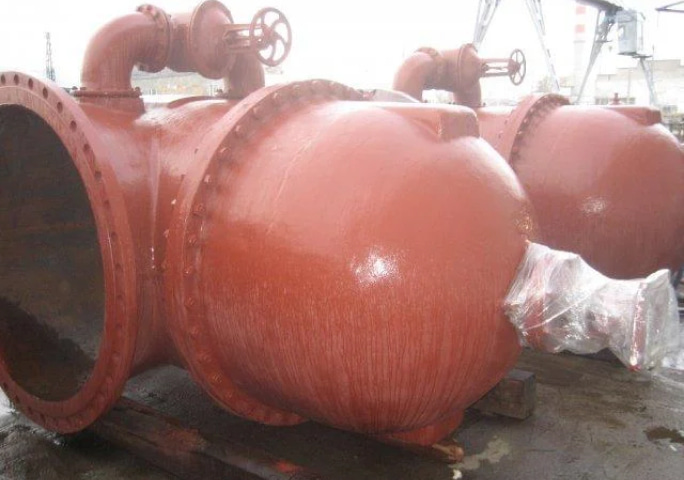

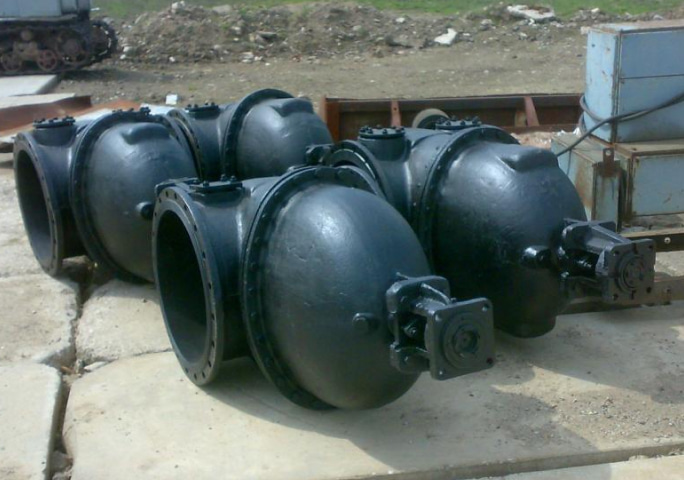

Засувка чавунна 30ч930бр з електроприводом фото

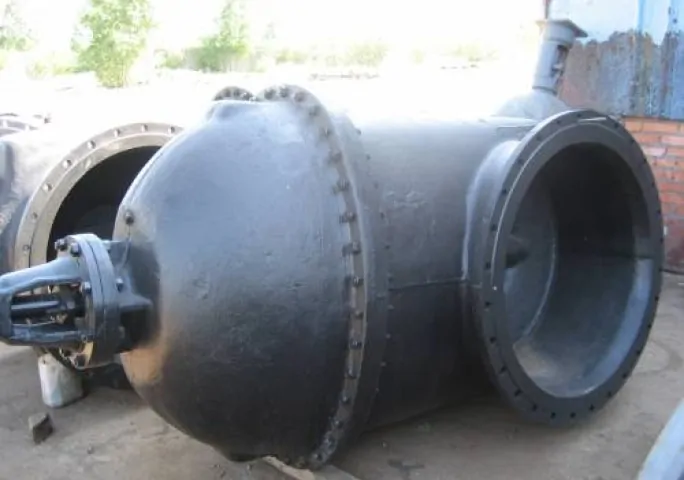

  • засувка 30ч930бр під електропривод
  • Засувка 30ч930бр клинова з невисувним шпинделем

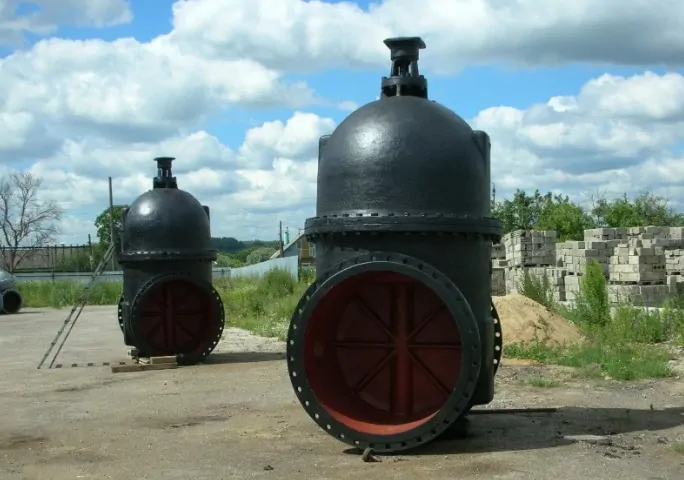

  • засувка 30ч930бр чавунна фланцева під електропривод
Засувка 30ч930бр – це чавунна фланцева арматура з невисувним шпинделем під електропривод. Оснащена обведенням із засувкою з ручним керуванням, призначеним для зниження перепаду тиску на затворі, що зменшує необхідне зусилля для відкриття проходу. Виготовляється з умовним діаметром проходу ДК – 600, 1000, 1200, 1400, 1600 мм, номінальним тиском РУ – 10 Бар. Робоче середовище – вода, пара з температурою до 120 °С. Клас герметичності затвора Д по ГОСТ 9544-93.

Ціна

від 82070 грн

Технічні характеристики засувки 30ч930бр

У таблиці вказані основні технічні характеристики клинової засувки 30ч930бр Ру10: тип запірного елемента, спосіб монтажу, матеріал ущільнення та корпусу, вид робочого середовища, гранична температура, умовний тиск.

Засувка Тиск РУ, Мпа Робоче середовище Тип Матеріал Робоча температура, °С Кріплення Управління
Корпусу Ущільнювальних кілець
30ч930бр 1,0 Пар, вода Клинова Сірий чавун Латунь до 120 Фланець Електропривод

Габаритні розміри засувок 30ч930бр та параметри електроприводу

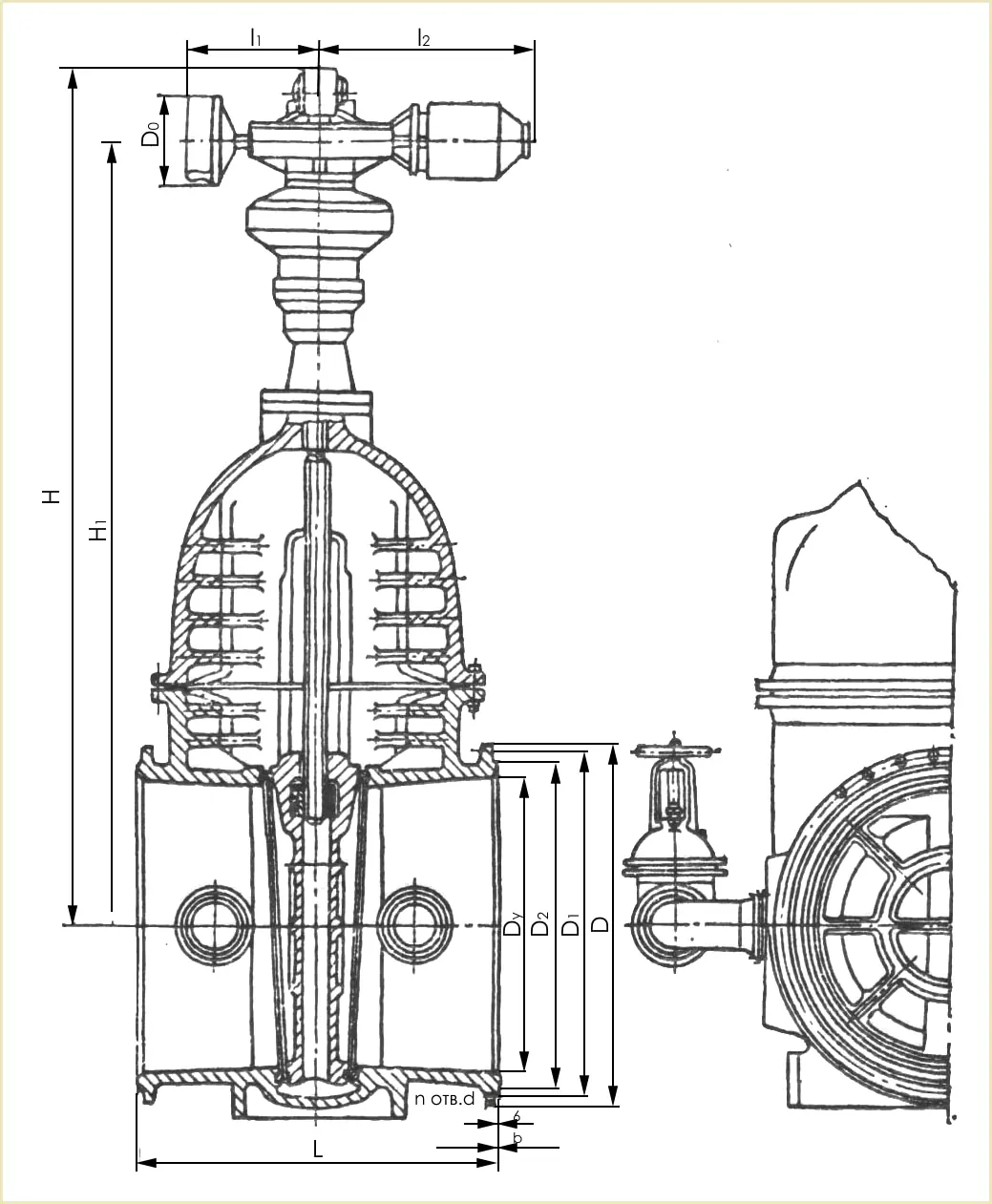

засувка 30ч930бр габаритні розміри та діаметри креслення

Закриття та відкриття клинової чавунної засувки 30ч930бр Ру10 виконується електроприводом, у разі відсутності живлення, можливе ручне керування маховиком через редуктор приводу. Кришка, корпус, диски, клин виготовлені з Сч 18 за ГОСТ 1412-85, невисувний шпиндель виконаний із сталі 20Х13, різьбова втулка та кільця ущільнювачів – Латунь ЛЦ40С. Залежно від виробника, клин може мати пружну та жорстку конструкцію.

Dn, мм Привод Дви­гун Потужність, кВт Час відкриття/закриття, мин
600 87В085 АОЛС2-31-4 3,0 1,6
1000 87Г230 АОС2-42-4 7,5 2,1
1200 87Д455 АОС2-41-4 5,2 4,6
1400 87Д455 АОС2-41-4 5,2 4,6
1600 87Д455 АОС2-41-4 5,2 4,6

У таблиці вказані розміри засувки 30ч930бр: будівельна довжина, діаметр проходу та монтажних фланців, висота, крутний момент на висувному шпинделі, маса (вага).

Засувки під електропривод Габаритні та приєднувальні розміри, мм n, шт Вага, кг
L l l1 D D1 D2 D0 Н Н1 b d
30ч930бр ДУ600 800 570 495 780 725 685 320 1720 1323 31 30 20 1110
30ч930бр ДУ1000 1200 796 664 1220 1160 1110 400 2588 2100 45 33 28 3520
30ч930бр ДУ1200 1400 820 532 1455 1380 1325 400 2850 2690 51 40 32 7320
30ч930бр ДУ1400 1900 820 788 1675 1590 1525 400 3610 3410 57 46 36 9160
30ч930бр ДУ1600 2200 820 788 1915 1820 1750 400 3645 3465 63 52 40 9940

Позначення та розшифрування маркування 30ч930бр

На корпусі клинової засувки 30ч930бр, вказується марка як індексу системи ЦКБА (центрального конструкторського бюро арматуробудування). Позначення наносяться шляхом виливки або таврування, згідно з ГОСТ 4666.

Маркування чавунної засувки 30ч930бр містить такі параметри та характеристики:

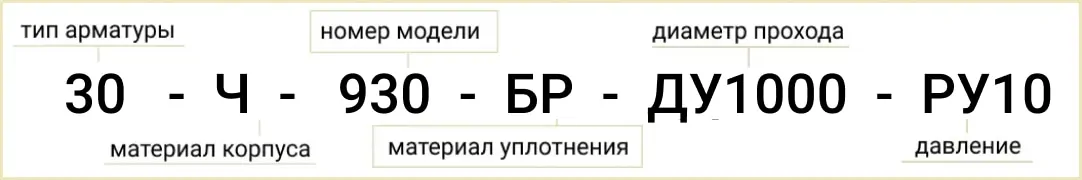

Розшифровка позначення маркування 30ч930бр

  1. Тип арматури;
  2. Умовний діаметр проходу;
  3. Рабочий тиск;
  4. Тип привода;
  5. Матеріал ущільнювальних кілець.

Купити засувку 30ч930бр під електропривод Ру10

У Систем Якості Ви можете купити чавунні засувки 30ч930бр, 30ч930бк для води, пари, нафти, оливи, нафтопродуктів. Вся запірна арматура проходить випробування, перевірку на стенді з манометром на відповідність параметрам, вказаним у ГОСТ. У комплекті поставки: запірна засувка 30ч930бр з електроприводом або без, паспорт, суміщений з інструкцією з експлуатації та обслуговування, сертифікат (може додаватись в залежності від фірми виробника та серії).

Виконаємо діагностику та ремонт 30ч930бр Pn10, усунемо несправності та дефекти, проведемо ревізію та притирання (заміна прокладок, набивання, мастила), опресування (гідровипробування). Гарантія 12 місяців за умови дотримання норм експлуатації та СНіП (будівельні норми та правила).

Ціна засувки 30ч930бр в Україні

Ціна засувки 30ч930бр з приводом Ру10 залежить від діаметру ДУ, виробника (Україна, Китай, Росія, Польща, Туреччина, Словаччина, вітчизняні СРСР із зберігання), технічного стану та року виробництва (нова, складське зберігання, після ревізії). Для опту діє система знижок 5-15% від прайсу. Для розрахунку вартості – зверніться до менеджера або надішліть запит на пошту.

Компанія Системи Якості постачальник надійної запірної арматури
