Засувка 30ч930бр Ду1600 Ру10

Засувка чавунна 30ч930бр Ду1600 Ру10 з електроприводом фото
  • засувка 30ч930бр Ду-1600 під електропривод
  • Засувка 30ч930бр Ду1600 клинова з невисувним шпинделем
  • засувка 30ч930бр Dn1600 Pn10 чавунна фланцева під електропривод
Засувка 30ч930бр Ду1600 – це чавунна запірна арматура під електропривод із умовним діаметром проходу 1600 мм. Тип затвора – клин з невисувним шпинделем. Оснащена обводом зниження перепаду тиску на затворі, що зменшує необхідне зусилля для відкриття проходу. Робоче середовище – вода, пара з номінальним тиском РУ – 10 Бар. Гранична температура середовища – 120 °С. Клас герметичності затвора Д по ГОСТ 9544-93.

Ціна

від 987000 грн

Технічні характеристики

В таблиці вказані основні технічні характеристики клинової засувки 30ч930бр Ду-1600 Ру10: вага, параметри приводу, час перекриття та відкриття проходу, гранична температура, умовний тиск, матеріал ущільнення та корпусу.

Засувка Тиск РУ, кгс/см2 Робоча температура, °С Матеріал Параметри електроприводу Вага, кг
Корпусу Ущільнювальних кілець Маркування Двигун Потужність, кВт Час відкриття/закриття, хв
30ч930бр Ду1600 10 до 120 Чавун сірий Латунь 87Д455 АОС2-41-4 5,2 4,6 9940

Габаритні розміри та будова

Закриття та відкриття клинової чавунної засувки 30ч930бр Ду1600 Ру10 виконується електроприводом, у разі відсутності живлення, можливе ручне керування маховиком через редуктор приводу. Залежно від виробника клин може мати пружну або жорстку конструкцію.

Матеріали основних деталей засувки 30ч930бр Ду1600:

  • Кришка, корпус, диски, клин – сірий чавун Сч 18;
  • Невисувний шпиндель – сталь 20Х13;
  • Різьбова втулка, ущільнювальні кільця – Латунь ЛЦ40С.

У таблиці вказані розміри засувки 30ч930бр Ду-1600: будівельна довжина та висота, діаметр проходу. Розміри приєднувальних фланців – ГОСТ 12815-80. Перехід до каталогу засувок Ду1600.

Засувка Габаритні та приєднувальні розміри, мм n, шт
L l l1 D D1 D2 D0 Н Н1 b d
30ч930бр ДУ1600 2200 820 788 1915 1820 1750 400 3645 3465 63 52 40

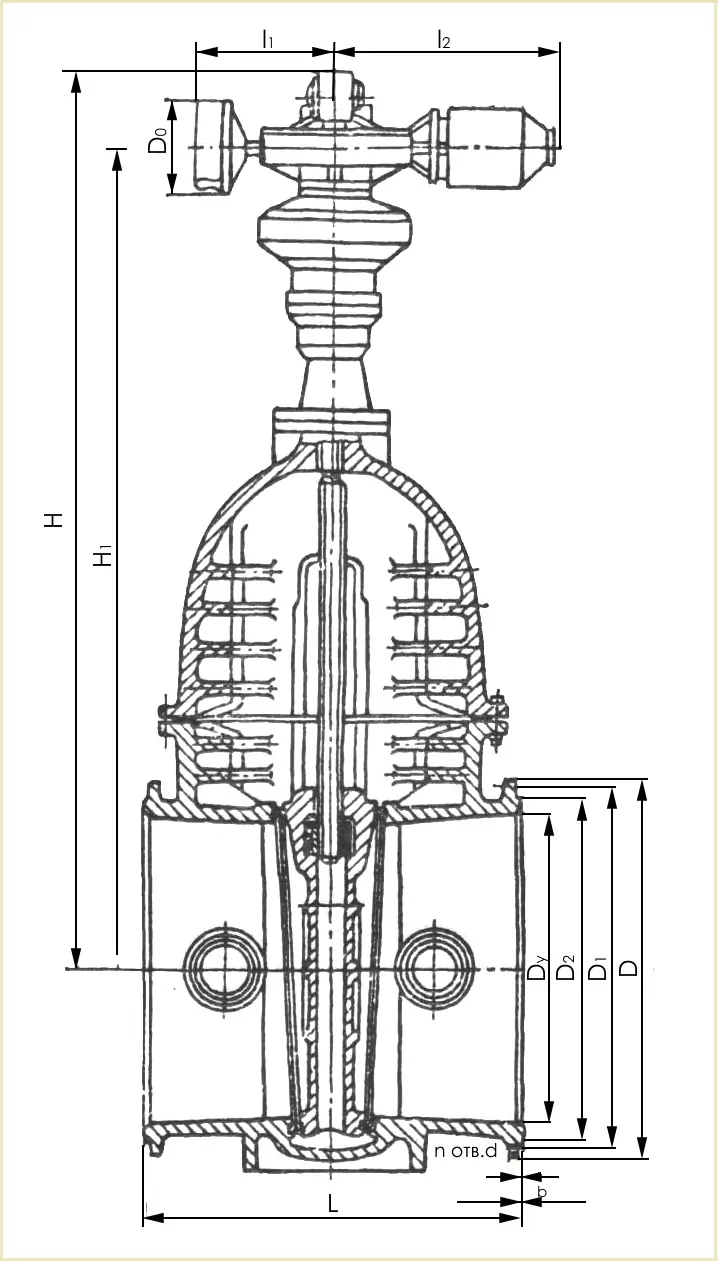

засувка 30ч930бр Ду1600 габаритні розміри та діаметри креслення

Позначення та розшифрування маркування

На корпусі клинової засувки 30ч930бр Ду1600 Ру10 вказується марка у вигляді індексу системи ЦКБА (центрального конструкторського бюро арматуробудування). Позначення наносяться шляхом виливки або таврування, згідно з ГОСТ 4666.

Маркування чавунної засувки 30ч930бр Dn1600 містить такі параметри та характеристики:

Розшифровка позначення маркування 30ч930бр Ду1600 Ру10

  1. Тип арматури;
  2. Умовний діаметр проходу;
  3. Робочий тиск;
  4. Тип приводу;
  5. Матеріал ущільнювальних кілець.

Купити засувку 30ч930бр Ду1600 Ру10 під електропривод

У Систем Якості можете купити чавунні засувки 30ч930бр Ду1600 Ру10, 30ч906бр, 30ч915бр, 30ч925бр, 30ч939р для води, пари, нафти, оливи, нафтопродуктів. Вся запірна арматура проходить випробування, перевірку на стенді з манометром на відповідність параметрам, зазначеним у ГОСТ. У комплекті поставки: запірна засувка з електроприводом або без 30ч930бр Ду-1600, паспорт суміщений з інструкцією з експлуатації та обслуговування, сертифікат (може додаватись залежно від фірми виробника та серії).

Виконаємо діагностику та ремонт 30ч930бр Ду1600, усунемо несправності та дефекти, проведемо ревізію та притирання (заміна прокладок, набивання, мастила), опресування (гідровипробування). Гарантія 12 місяців за умови дотримання умов експлуатації та БНіП (будівельні норми та правила).

Ціна в Україні

Ціна засувки 30ч930бр Ду1600 Ру10 із приводом залежить від виробника (Україна, Китай, Росія, Польща, Туреччина, Словаччина, вітчизняні СРСР із зберігання), технічного стану та року виробництва (нова, складське зберігання, після ревізії). Для опту діє система знижок 5-15% від прайсу. Для розрахунку вартості – зверніться до менеджера або надішліть запит на пошту.

Компанія Системи Якості постачальник надійної запірної арматури
