Засувка 30нж41нж Ду300

Засувка 30нж41нж Ду300 Ру16 нержавіюча сталева фото
  • клинова фланцева засувка 30нж41нж Ду-300 з висувним шпинделем
  • засувка марки 31нж41нж Ду300 тиск РУ-16
  • Засувка 30с41нж Dn300 Pn16 з нержавіючої сталі Китай по ГОСТ
Засувка 30нж41нж Ду300 – це клинова фланцева засувка з корпусом із нержавіючої сталі. Експлуатується в трубопроводах, що транспортують рідкі, газоподібні та агресивні середовища (луги, кислоти, розчини солей, аміак тощо). Умовний діаметр проходу Dn-300 мм, номінальний тиск робочого середовища Ру-16 Бар з температурою до 425 °С. Управління маховиком із висувним шпинделем. Клас герметичності затвора “А” згідно з ГОСТ 9544-93. Будівельна довжина – 500 мм, вага – 300-315 кг залежно від заводу виробника.

Ціна

від 29200 грн

Технічні характеристики

У таблиці вказані основні технічні характеристики сталевої газової засувки 30нж41нж Ду300 Ру16: тип запірного елемента, спосіб монтажу, матеріал ущільнення та корпусу, вид робочого середовища, гранична температура, умовний тиск, маса.

Засувка Тиск РУ, Бар Робоче середовище Тип Матеріал Робоча температура, °С Управління Вага, кг
Корпусу Кілець
30нж41нж Ду300 16 Газ, вода, пара, хімічно активні середовища Клинова Корозійностійка сталь НЖ сталь до 425 Ручне з висувним шпинделем 315

Будова та габаритні розміри

Управління клиновою засувкою 30нж41нж Ду-300 виконується вручну. При поступальному русі шпинделя, клин упирається в сідло корпусу, ущільнювальні поверхні дисків притискаються до ущільнювальних кілець корпусу перекриваючи прохід.

засувка 30нж41нж Ду-300 будова та габаритні розміри креслення

У таблиці матеріали деталей клинової нержавіючої засувки 30нж41нж Ду-300.

№ Деталь 30нж41нж Ду300 Матеріал
1 Корпус 12Х18Н9ТЛ
2 Кришка
3 Клин
4 Шпиндель
5 Гайка шпинделя латунь ЛС59—1
6 Гайка 12Х18Н9Т
7 Шпилька 45Х14Н14В2М
8 Відкидний болт
9 Ущільнення ТРГ
10 Набивка сальника
11 Маховик сталь 25Л
12 Підшипник ГОСТ 7872-89

У таблиці вказані розміри фланцевої засувки 30нж41нж Ду300: будівельна довжина та висота, діаметри проходу, кількість отворів кріплення, маса. Розміри приєднувальних фланців – ГОСТ 33259-2015. Перехід до каталогу засувок Ду300.

Засувки Габаритні і приєднувальні розміри, мм Вага, кг
L, мм D, мм D1, мм Do H, мм H1, мм d, мм n
30нж41нж Ду300 500 460 410 460 998 1307 26 12 315

Позначення та розшифрування маркування

На корпусі засувки вказується марка у вигляді індексу системи ЦКБА (центрального конструкторського бюро арматуробудування). Позначення наносяться шляхом виливки або таврування, згідно з ГОСТ 4666.

Маркування нержавіючої сталевої засувки 30нж41нж Ду300 містить такі параметри та характеристики:

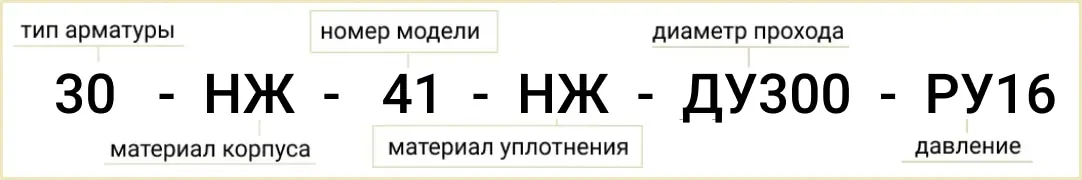

Розшифровка позначення маркування 30нж41нж Ду-300 Ру-16

  1. Тип арматури;
  2. Умовний діаметр проходу;
  3. Робочий тиск;
  4. Тип приводу;
  5. Матеріал ущільнювальних кілець.

Купити нержавіючу засувку 30нж41нж Ду-300

У Систем Якості можна купити засувки 30нж41нж Ду300 Ру16, 30нж941нж, 30нж64нж, 30нж964нж з електроприводом із нержавіючої сталі. Вся запірна арматура проходить випробування, перевірку на стенді з манометром на відповідність параметрам, зазначеним у ГОСТ. У комплекті поставки: запірна засувка фланцева 30нж41нж Dn300 Pn16, паспорт суміщень з інструкцією з експлуатації та обслуговування, сертифікат (може додаватись в залежності від фірми виробника та серії).

Виконаємо діагностику та ремонт 30нж41нж Ду-300, усунемо несправності та дефекти, проведемо ревізію та притирання (заміна прокладок, набивання, змащення), опресування (гідровипробування). Гарантія 12 місяців за умови дотримання умов експлуатації та СНіП (будівельні норми та правила). Підберемо аналоги під вимоги системи/магістралі/трубопроводу:

Ціна в Україні

Ціна засувки 30нж41нж Ду300 сталевої нержавіючої залежить від виробника (Україна, Китай, Росія, Польща, Туреччина, Словаччина, вітчизняні СРСР із зберігання), технічного стану та року виробництва (нова, складське зберігання, після ревізії). Для опту діє система знижок 5-15% від прайсу. Для розрахунку вартості – зверніться до менеджера або надішліть запит на пошту.
