Технічні характеристики
У таблиці вказані основні технічні характеристики сталевої газової засувки 30нж41нж Ду400 Ру16: тип запірного елемента, спосіб монтажу, матеріал ущільнення та корпусу, вид робочого середовища, гранична температура, умовний тиск, маса.
| Засувка | Тиск РУ, Бар | Робоче середовище | Тип | Матеріал | Робоча температура, °С | Управління | Вага, кг | |
| Корпусу | Кілець | |||||||
| 30нж41нж Ду400 | 16 | Газ, вода, пара, хімічно активні середовища | Клинова | Корозійностійка сталь | НЖ сталь | до 425 | Ручне з висувним шпинделем | 640 |
Будова та габаритні розміри
Управління клиновою засувкою 30нж41нж Ду-400 виконується вручну. При поступальному русі шпинделя, клин упирається в сідло корпусу, ущільнювальні поверхні дисків притискаються до ущільнювальних кілець корпусу перекриваючи прохід.
У таблиці матеріали деталей клинової нержавіючої засувки 30нж41нж Ду-400.
| № | Деталь 30нж41нж Ду400 | Матеріал |
| 1 | Корпус | 12Х18Н9ТЛ |
| 2 | Кришка | |
| 3 | Клин | |
| 4 | Шпиндель | |
| 5 | Гайка шпинделя | латунь ЛС59—1 |
| 6 | Гайка | 12Х18Н9Т |
| 7 | Шпилька | 45Х14Н14В2М |
| 8 | Відкидний болт | |
| 9 | Ущільнення | ТРГ |
| 10 | Набивка сальника | |
| 11 | Маховик | сталь 25Л |
| 12 | Підшипник | ГОСТ 7872-89 |
У таблиці вказані розміри фланцевої засувки 30нж41нж Ду400: будівельна довжина та висота, діаметри проходу, кількість отворів кріплення, маса. Розміри приєднувальних фланців – ГОСТ 33259-2015. Перехід до каталогу засувок Ду400.
| Засувки | Габаритні і приєднувальні розміри, мм | Вага, кг | |||||||
| L, мм | D, мм | D1, мм | Do | H, мм | H1, мм | d, мм | n | ||
| 30нж41нж Ду400 | 600 | 580 | 525 | 502 | 1440 | 1850 | 30 | 16 | 640 |

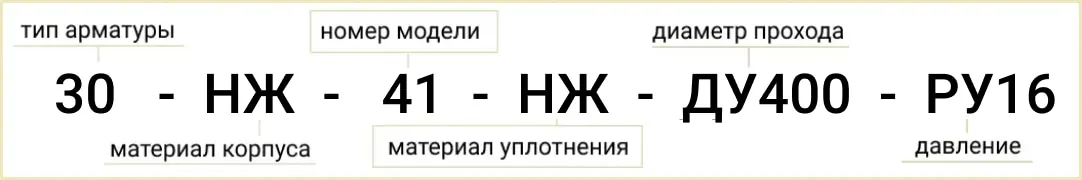

Позначення та розшифрування маркування
На корпусі засувки вказується марка у вигляді індексу системи ЦКБА (центрального конструкторського бюро арматуробудування). Позначення наносяться шляхом виливки або таврування, згідно з ГОСТ 4666.
Маркування нержавіючої сталевої засувки 30нж41нж Ду400 містить такі параметри та характеристики:
- Тип арматури;
- Умовний діаметр проходу;
- Робочий тиск;
- Тип приводу;
- Матеріал ущільнювальних кілець.
Купити нержавіючу засувку 30нж41нж Ду-400
У Систем Якості можна купити засувки 30нж41нж Ду400 Ру16, 30нж941нж, 30нж64нж, 30нж964нж з електроприводом із нержавіючої сталі. Вся запірна арматура проходить випробування, перевірку на стенді з манометром на відповідність параметрам, зазначеним у ГОСТ. У комплекті поставки: запірна засувка фланцева 30нж41нж Dn400 Pn16, паспорт суміщень з інструкцією з експлуатації та обслуговування, сертифікат (може додаватись в залежності від фірми виробника та серії).
Виконаємо діагностику та ремонт 30нж41нж Ду-400, усунемо несправності та дефекти, проведемо ревізію та притирання (заміна прокладок, набивання, змащення), опресування (гідровипробування). Гарантія 12 місяців за умови дотримання умов експлуатації та СНіП (будівельні норми та правила). Підберемо аналоги під вимоги системи/магістралі/трубопроводу:
- 30с941нж Ду400 під електропривод
- 30с41нж Ду400 нержавіючі для води, пари, нафтопродуктів та газу
- 30ч39р Ду400 для води/пари з гумовим клином
- 30ч6бр Ду400 Ру10 чавунну з бронзовими кільцями ущільнювачів
Ціна в Україні
Ціна засувки 30нж41нж Ду400 сталевої нержавіючої залежить від виробника (Україна, Китай, Росія, Польща, Туреччина, Словаччина, вітчизняні СРСР із зберігання), технічного стану та року виробництва (нова, складське зберігання, після ревізії). Для опту діє система знижок 5-15% від прайсу. Для розрахунку вартості – зверніться до менеджера або надішліть запит на пошту.
