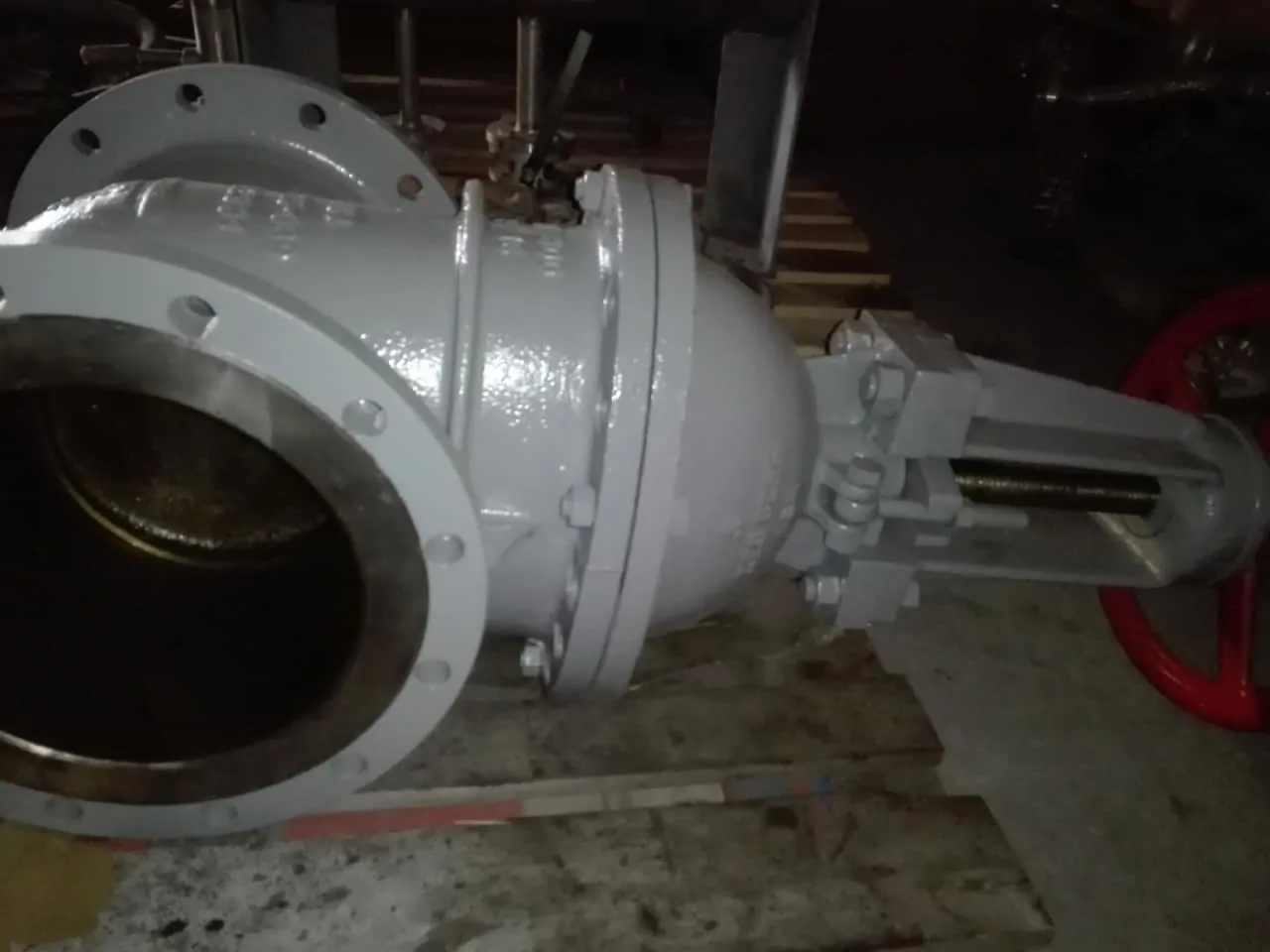

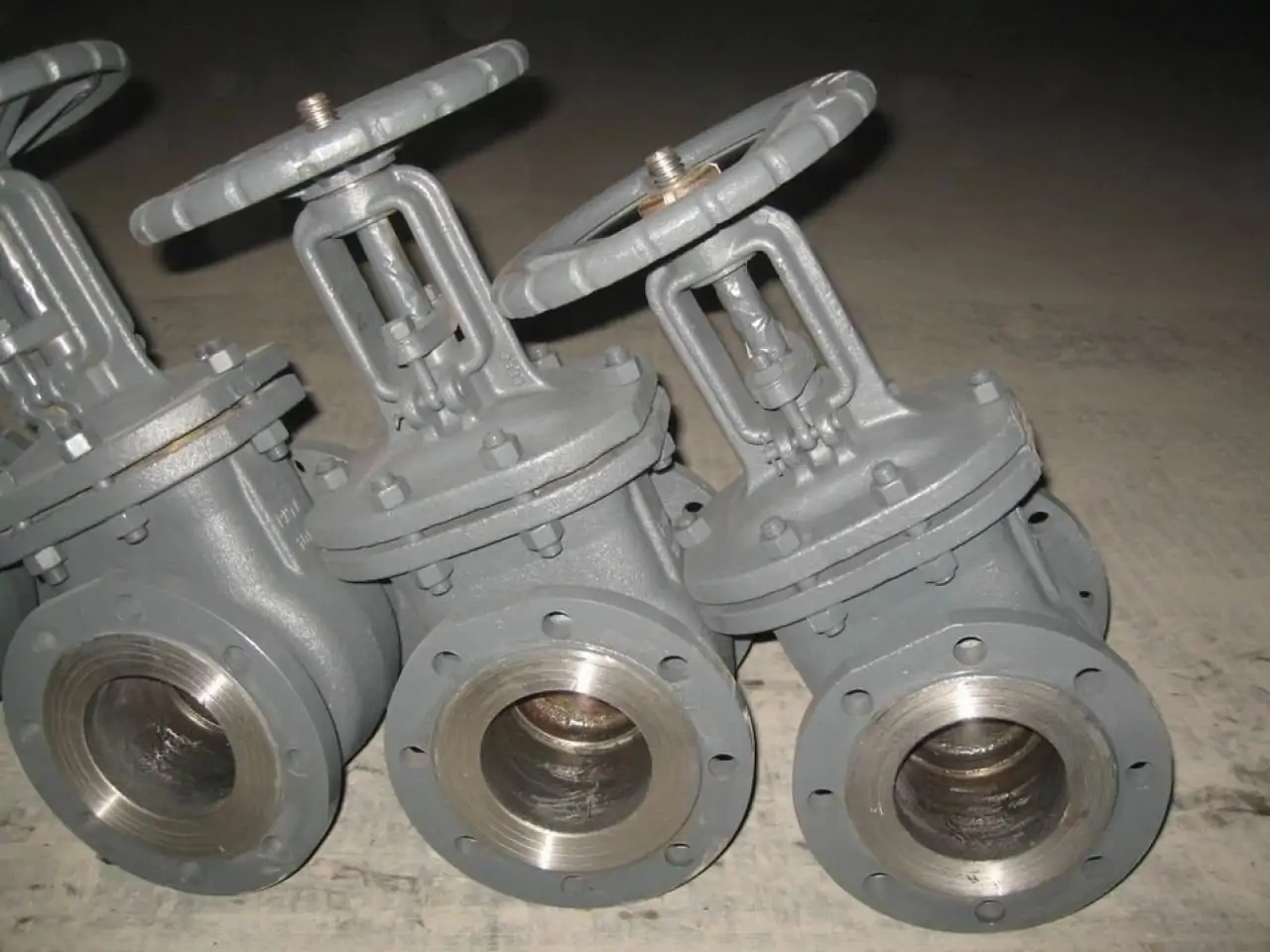

Засувка 30с41нж Ру16

•
•
•

Засувка 30с41нж Ру16 – це фланцева сталева клинова засувка з висувним шпинделем. Виготовляється з умовним діаметром проходу Ду – 50, 80, 100, 125, 150, 200, 250, 300, 350, 400, 500 мм, номінальним тиском Ру-16 Бар. Робоче середовище – вода, пара, газоподібні суміші, нафта, олія, нафтопродукти. Клас герметичності затвора “А” згідно з ГОСТ 9544-93. Призначена для експлуатації у трубопроводах із граничною температурою середовища 425 °С.

Ціна

від 2600 грн

Замовити засувку 30с41нж

Каталог засувок 30с41нж

Техничні характеристики стальної засувки 30с41нж

У таблиці наведено опис та технічні характеристики сталевої газової засувки 30с41нж Ру16: тип запірного елемента, спосіб монтажу, матеріал ущільнення та корпусу, вид робочого середовища, гранична температура, умовний тиск.

Будова та габаритні розміри засувки 30с41нж

У таблиці вказані розміри засувки 30с41нж: будівельна довжина та висота, діаметри проходу, монтажних фланців, отворів, маса.

Позначення та розшифрування маркування 30с41нж Ру-16

На корпусі засувки вказується марка у вигляді індексу системи ЦКБА (центрального конструкторського бюро арматуробудування). Позначення наносяться шляхом виливки або таврування, згідно з ГОСТ 4666.

Маркування сталевої засувки 30с41нж містить такі параметри та характеристики:

1. Тип арматури;
2. Умовний діаметр проходу;
3. Рабочий тиск;
4. Тип привода;
5. Матеріал ущільнювальних кілець.

Технічне обслуговування засувки 30с41нж

Експлуатація сталевих засувок 30с41нж Ру16 передбачає періодичний візуальний огляд та технічне обслуговування, яке включає себе:

1. Своєчасна ліквідація течі по сальнику та прокладочних з’єднаннях, методом рівномірного підтягування болтів;
2. Заміна ущільнень;
3. За відсутності герметичності затвора – очищення затвора від осаду, притирання ущільнень;
4. Очищення та мастило шпинделя НГ-203 марки В по ГОСТ 12328-77;
5. Змащувати поверхню тертя гайки шпинделя ЦИАТИМ-221 ГОСТ9433-80;
6. Відновлення ЛКП.

Несправності та їх усунення

У таблиці наведено можливі несправності засувки 30с41нж Ру16 їх причини та методи усунення.

Умови експлуатації та монтаж фланцевої засувки 30с41нж

Нижче наведено рекомендації щодо монтажу та експлуатації засувки 30с41нж:

• Заздалегідь очистити та підготувати посадкове місце на трубопровідній магістралі;
• Зняти заглушки та видалити антикорозійне мастило з проходу;
• Запобігти впливу маси трубопроводу на
  болтові з’єднання;
• Монтаж органом керування вниз не допускається;
• Встановити між фланцями прокладки та рівномірно обтягнути болти;
• Встановити перед засувкою у напрямку потоку середовища
  фільтр механічного очищення;
• Після монтажу ретельно продути трубопровід;
• Перевірити роботу частин засувки, що рухаються 30с41нж – відкрити/закрити і встановити в робочому положенні.

Купити сталеву клинову засувку 30с41нж Ру16

У Систем Якості можете купити засувки сталеві 30с41нж Pn16, аналог 30с941нж з електроприводом для води, газу, пари, нафти, олії, нафтопродуктів. Вся запірна арматура проходить випробування, перевірку на стенді з манометром на відповідність параметрам, зазначеним у ГОСТ. У комплекті поставки: запірна фланцева засувка 30с41нж Ру16, паспорт суміщений з інструкцією та посібником з експлуатації та обслуговування, КОФ під приварювання, сертифікат (може додаватись в залежності від фірми виробника та серії).

Виконаємо діагностику та ремонт 30с41нж, усунемо несправності та дефекти, проведемо ревізію та притирання (заміна прокладок, набивання, мастила), опресування (гідровипробування). Гарантія 12 місяців за умови дотримання умов експлуатації та СНіП (будівельні норми та правила).

Ціна засувки 30с42нж в Україні

Ціна засувки 30с41нж Pn16 залежить від діаметра Ду, виробника (Україна, Китай, Росія, Польща, Туреччина, Словаччина, вітчизняні СРСР із зберігання), технічного стану та року виробництва (нова, складське зберігання, після ревізії). У таблиці вказані ціни на засувки клинові фланцеві 30с41нж Ру-16 на 01.07.2021.

Для опту діє система знижок 5-15% від прайсу. Для розрахунку вартості – зверніться до менеджера або надішліть запит на пошту.
