Засувка 30с41нж Ду400 Ру16

Засувка 30с41нж Ду100 Ру16 фото
  • клинова сталева засувка 30с41нж Ду400 з висувним шпинделем
  • Фланцевя засувка 30с41нж Dn400
  • Засувка 30с41нж Ду 400 ту у3-22-03326877-021-96
Засувка 30с41нж Ду400 –це сталева фланцева запірна арматура з умовним діаметром проходу 400 мм, номінальним тиском 16 кгс/см2. Тип управління – ручне маховик, запірний елемент – клин з висувним шпинделем. Робоче середовище – вода, пара, газоподібні суміші, нафта, олія, неагресивні нафтопродукти з температурою до 425 °С. Клас герметичності затвора “А” згідно з ГОСТ 9544-93. Будівельна довжина – 600 мм, вага – 615-640 кг залежно від заводу виробника.

Ціна

від 77215 грн

Технічні характеристики

У таблиці вказані основні технічні характеристики сталевої газової засувки 30с41нж Ду400 Ру16 тип запірного елемента, спосіб монтажу, вид робочого середовища, гранична температура, умовний тиск.

Засувка Тиск РУ, МПа Робоче середовище Крутний момент на маховику, Нм Температура середовища, °С Кріплення Управління
мінімальна максимальна
30с41нж Ду400 1,6 Вода, пара, нафтопродукти, газ 885 40 425 Фланцеве Кермо з висувним шпинделем

Будова та габаритні розміри

Управління клиновою засувкою 30с41нж Ду400 Ру16 виконується вручну маховиком. На кресленні показано будову, у таблиці матеріали деталей.

засувка 30с41нж Ду400 будова та габаритні розміри креслення

№ Деталь 30с41нж Ду400 Матеріал
1 Литий корпус Сталь 35Л ГОСТ 977-88
2 Кришка
3 Клин
4 Шпиндель Сталь 45 ГОСТ 1050-88
5 Гайка шпинделю Вуглецева сталь
6 Гайка Сталь 20Л ГОСТ 977-88
7 Болт Вуглецева сталь
8 Відкидний болт Вуглецева сталь
9 Ущільнювальна прокладка Терморозширений
графіт
10 Набивка
11 Маховик Сталь 20Л ГОСТ 977-88
12 Підшипник ГОСТ 7872-89

У таблиці вказані розміри засувки 30с41нж Ду 400 Ру 16: будівельна довжина та висота, діаметри проходу, отворів, маса. Розміри приєднувальних фланців – ГОСТ 33259-2015. Перехід до каталогу засувок Ду400.

Засувка Габаритні та приєднувальні розміри, мм Вага, кг
L, мм Dy, мм D, мм D1, мм Do, мм H, мм H1, мм d, мм n
30с41нж Ду400 600 400 580 525 502 1440 1850 30 16 640

Позначення та розшифрування маркування

На корпусі засувки вказується марка у вигляді індексу системи ЦКБА (центрального конструкторського бюро арматуробудування). Позначення наносяться шляхом виливки або таврування, згідно з ГОСТ 4666.

Маркування сталевої засувки 30с41нж Ду400 Ру16 містить такі параметри та характеристики:

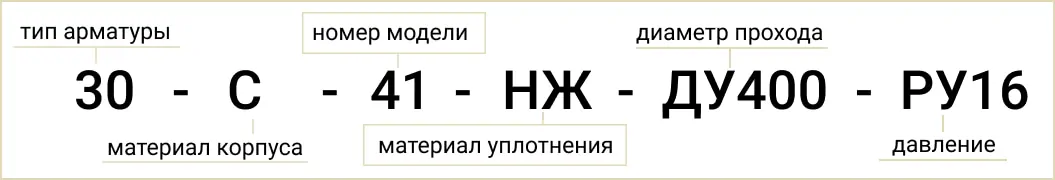

Розшифровка позначення маркування 30с41нж Ду400 Ру16

  1. Тип арматури;
  2. Умовний діаметр проходу;
  3. Рабочий тиск;
  4. Тип приводу;
  5. Матеріал ущільнювальних кілець.

Купити сталеву клинову засувку 30с41нж Ду400 Ру16

У Систем Якості можна купити засувки сталеві 30с41нж Ду400 Ру 16 для води, газу, пари, нафти, олії, нафтопродуктів. Вся запірна арматура проходить випробування, перевірку на стенді з манометром на відповідність параметрам, зазначеним у ГОСТ. У комплекті поставки: запірна засувка фланцева 30с41нж Ду 400, паспорт суміщений з інструкцією з експлуатації та обслуговування, сертифікат (може додаватися в залежності від фірми виробника та серії).

Виконаємо діагностику та ремонт 30с41нж Dn400, усунемо несправності та дефекти, проведемо ревізію та притирання (заміна прокладок, набивання, мастила), опресування (гідровипробування). Гарантія 12 місяців за умови дотримання умов експлуатації та БНіП (будівельні норми та правила). Підберемо аналоги під вимоги системи/магістралі/трубопроводу:

Ціна в Україні

Ціна засувки 30c41нж Ду400 сталевої нержавіючої залежить від виробника (Україна, Китай, Росія, Польща, Туреччина, Словаччина, вітчизняні СРСР із зберігання), технічного стану та року виробництва (нова, складське зберігання, після ревізії). Для опту діє система знижок 5-15% від прайсу. Для розрахунку вартості – зверніться до менеджера або надішліть запит на пошту.
