Засувка 30с42нж

Засувка 30с42нж штампозварна фланцева

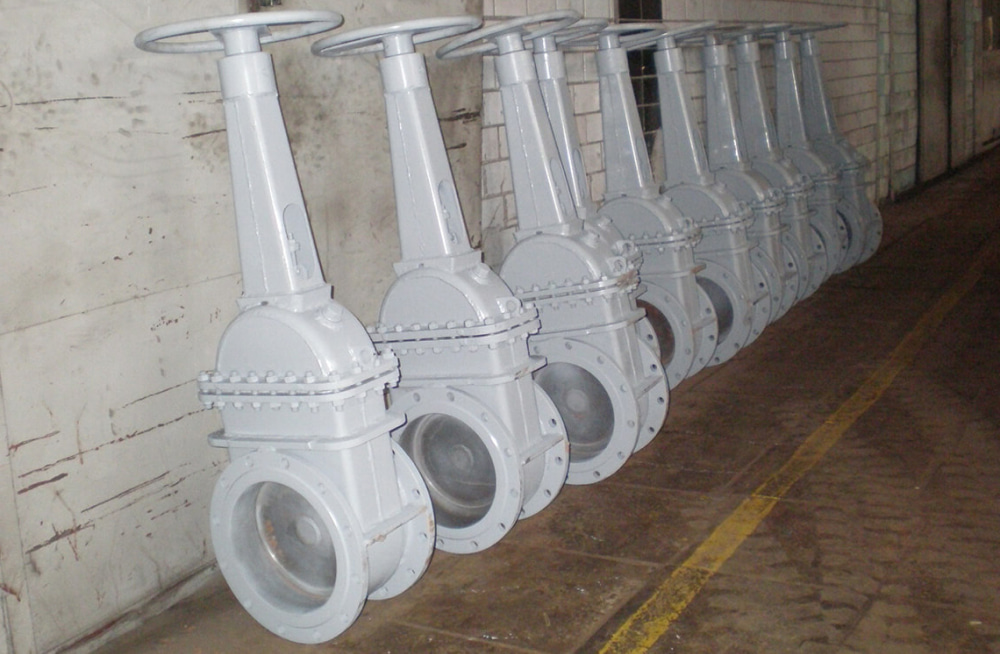

Засувка 30с42нж – це сталева клинова засувка з висувним шпинделем під робочий тиск Ру-10. Виготовляється з умовним діаметром проходу Ду – 150, 200, 250, 300, 350, 400 мм, з фланцевим з’єднанням. Засувка 30×42нж має модифікації – 30с542нж з редуктором та 30с942нж під електропривод. Робоче середовище – вода, пара, нафтопродукти, а також інші газоподібні та рідкі середовища, що не вступають у реакцію з основними деталями. Клас герметичності затвора “А, B, C, D” згідно з ГОСТ 9544-93. Призначені для експлуатації у трубопроводах із граничною температурою середовища 300 °С.

Ціна

від 1800 грн

Технічні характеристики засувки 30с42нж

У таблиці вказані основні технічні характеристики зварних засувок 30с42нж Ру-10 з висувним шпинделем: тип запірного елемента, спосіб монтажу, матеріал ущільнення та корпусу, вид робочого середовища, гранична температура, умовний тиск.

Засувка Тиск РУ, МПа Робоче середовище Тип Матеріал Робоча температура, °С
Корпусу Ущільнювальних кілець
30с42нж 1,0 Вода, пара, нафтопродукти, газ, олія, нафта Клинова Ст20, 09Г2С нержавіюча наплавка ЦН-6Л до 300

Пристрій та габаритні розміри засувки 30с42нж

засувка 30с42нж пристрій та габаритні розміри креслення

У таблиці каталог та розміри засувок 30с42нж: будівельна довжина та висота, діаметр проходу, маса.

Засувка Габаритні та приєднувальні розміри, мм n, шт. Маса, кг
L В Н Н1 h D1 d
30с42нж Ду-150 210 285 832 692 140 240 22 8 69
30с42нж Ду-200 230 340 912 744 168 295 22 8 98
30с42нж Ду-250 250 390 1063 868 195 350 22 12 124
30с42нж Ду-300 270 440 1261 1041 220 400 22 12 170
30с42нж Ду-350 290 500 1372 1122 250 460 22 16 218
30с42нж Ду-400 406 565 1543 1260 283 515 26 16 334

Купити сталеву клинову засувку 30с42нж

У Систем Якості можете купити засувки сталеві 30с42нж Pn10 для води, газу (пропан, метан, бутан), пари, нафти, олії, нафтопродуктів. Вся запірна арматура проходить випробування, перевірку на стенді з манометром на відповідність параметрам, зазначеним у ГОСТ. У комплекті поставки: запірна засувка фланцева 30с42нж ручна, паспорт суміщений з інструкцією з експлуатації, схемою підключення, встановлення та обслуговування, сертифікат (може додаватися в залежності від фірми виробника та серії).

Виконаємо діагностику та ремонт штампосварної засувки 30с42нж, 30с41нж, 30с541нж, 30с941нж, 30с64нж, 30с564нж, 30с964нж, усунем несправності та дефекти, проведемо ревізію та притирання (заміна прокладок, набивання, мастила), опресування (гідровипробування). Гарантія 12 місяців за умови дотримання умов експлуатації та СНіП (будівельні норми та правила).

Ціна засувки 30с42нж в Україні

Ціна засувки 30с42нж залежить від діаметра Ду, технічного стану та року виробництва (нова, складське зберігання, після ревізії). Для опту діє система знижок 5-15% від прайсу. Для розрахунку вартості – зверніться до менеджера або надішліть запит на пошту.

Компанія Системи Якості постачальник надійної запірної арматури
