Засувка 30с527нж

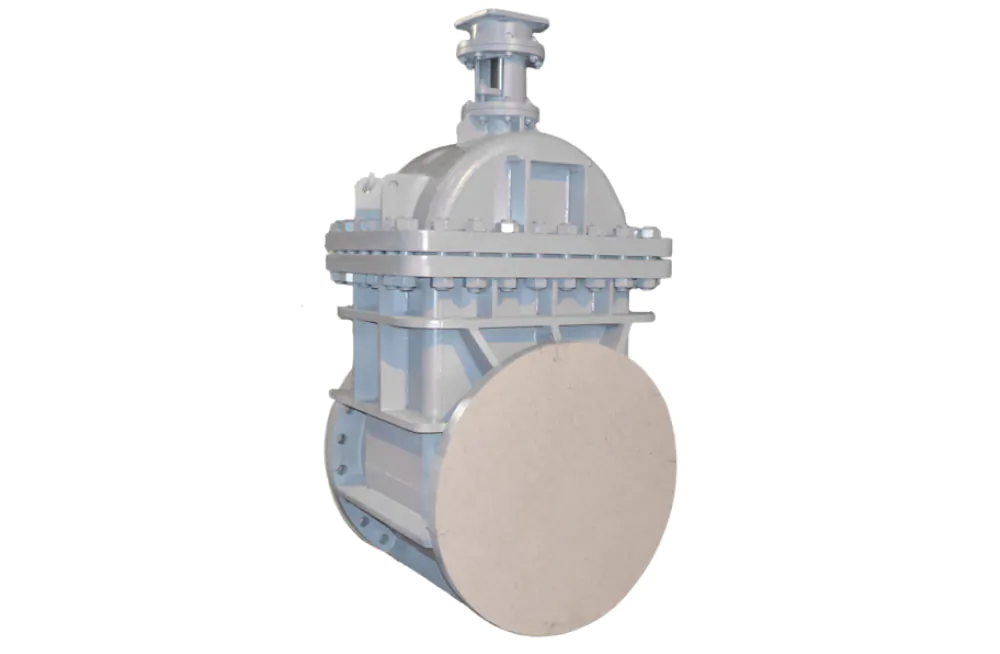

Засувка 30с527нж штампозварна фланцева
Засувка 30с527нж – це сталеві штампосварні клинові засувки з невисувним шпинделем під робочий тиск Ру-25. Виготовляється з умовним діаметром проходу Ду – 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400 мм, з фланцевим з’єднанням або під приварювання. Робоче середовище – вода, пара, нафтопродукти, а також інші газоподібні та рідкі середовища, що не вступають у реакцію з основними деталями. Клас герметичності затвора “А, B, C, D” згідно з ГОСТ 9544-93. Призначені для експлуатації у трубопроводах із граничною температурою середовища 300 °С.

Ціна

від 1800 грн

Технічні характеристики засувки 30с527нж

У таблиці вказані основні технічні характеристики зварних засувок 30с527нж Ру-25 з невисувним шпинделем: тип запірного елемента, спосіб монтажу, матеріал ущільнення та корпусу, вид робочого середовища, гранична температура, умовний тиск.

Засувка Тиск РУ, МПа Робоче середовище Тип Матеріал Робоча температура, °С
Корпусу Ущільнювальних кілець
30с527нж 2,5 Вода, пар, нафтопродукти, газ, олива, нафта Клинова Ст20, 09Г2С, 08Х18Н10Т, 10Х17Н13М2T нержавіюча наплавка ЦН-6Л, ЦН-12М до 300

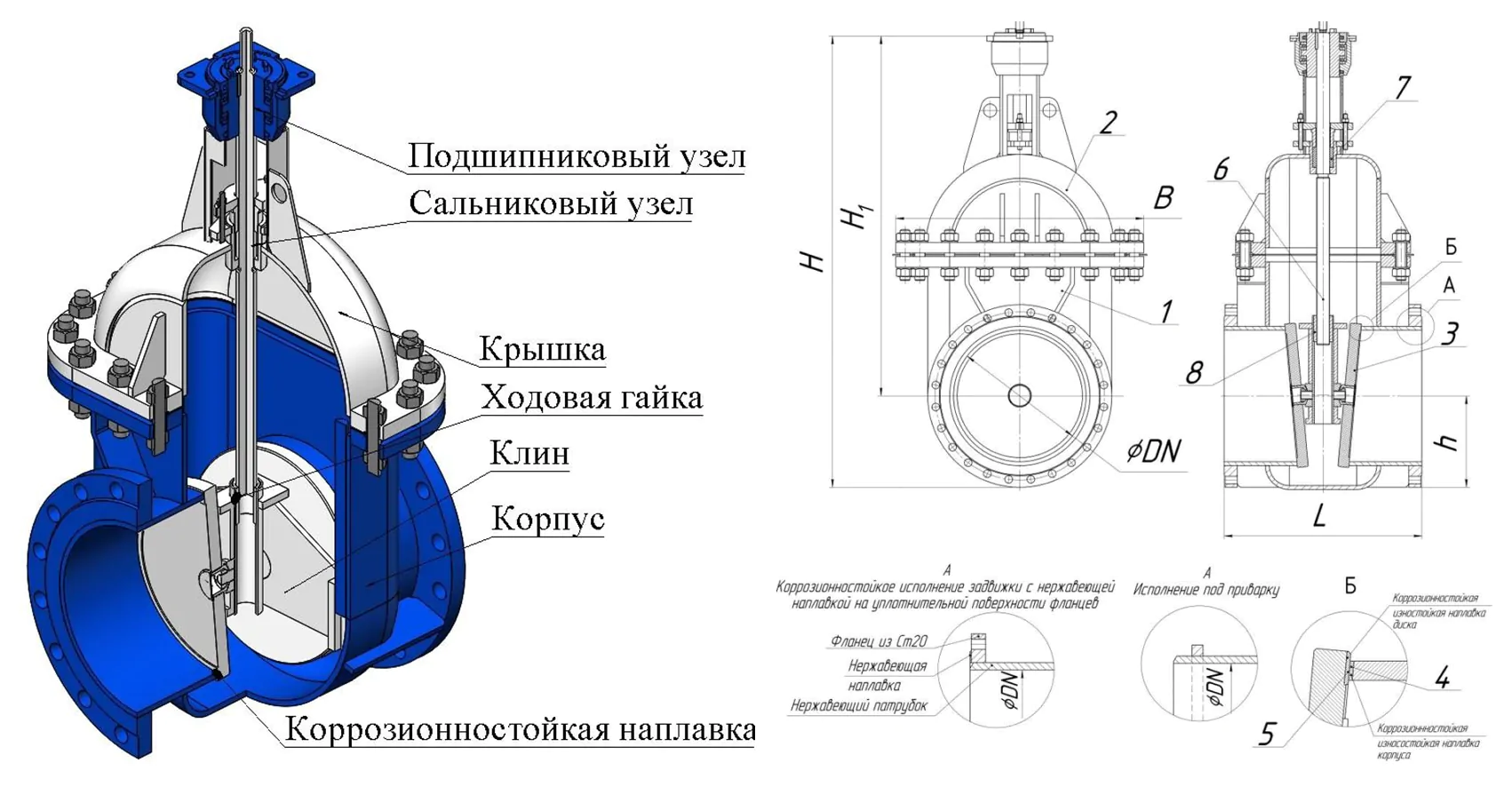

Будова та габаритні розміри засувки 30с527нж

засувка 30с527нж будова та габаритні розміри креслення

У таблиці каталог і розміри засувок 30с527нж: будівельна довжина і висота, діаметр проходу, маса, крутний момент, для підбору приводу за потужністю і типом.

Засувка Габаритні та приєднувальні розміри, мм n, шт. Маса, кг
L В Н Н1 h D1 d фланцева приварка
30с527нж Ду150 350 430 735 585 150 250 26 8 179 154
30с527нж Ду200 400 490 840 660 180 310 26 12 246 215
30с527нж Ду250 450 580 1005 780 225 360 30 12 333 287
30с527нж Ду300 500 615 1098 855 243 430 30 16 459 400
30с527нж Ду350 550 680 1205 930 275 490 33 16 569 486
30с527нж Ду400 600 740 1310 1005 305 550 33 16 640 548
30с527нж Ду500 700 860 1550 1185 365 660 39 20 1260 1068
30с527нж Ду600 800 970 1755 1335 420 770 39 20 1596 1331
30с527нж Ду700 900 1090 1965 1485 480 875 45 24 2018 1707
30с527нж Ду800 1000 1173 2420 1882 538 990 45 24 2850 2481
30с527нж Ду900 1100 1285 2540 1947 593 1090 52 28 4638 4588
30с527нж Ду1000 1400 1455 2804 2064 740 1210 56 28 5245 4682
30с527нж Ду1200 1600 1675 3248 2400 848 1420 56 32 7338 6650
30с527нж Ду1400 1800 1925 3920 2930 990 1640 62 36 12626 10327

Купити сталеву клинову засувку 30с527нж

У Систем Якості можете купити засувки сталеві 30с527нж Pn25 для води, газу (пропан, метан, бутан), пари, нафти, олії, нафтопродуктів. Вся запірна арматура проходить випробування, перевірку на стенді з манометром на відповідність параметрам, зазначеним у ГОСТ. У комплекті поставки: запірна фланцева або приварна засувка 30с527нж з редуктором, паспорт сумісний з інструкцією з експлуатації, схемою підключення, встановлення та обслуговування, сертифікат (може додаватись в залежності від фірми виробника та серії).

Виконаємо діагностику та ремонт штампосварної засувки 30с927нж, 30с41нж, 30с541нж, 30с941нж, 30с64нж, 30с564нж, 30с964нж, усунемо несправності та дефекти, проведемо ревізію та притирання (заміна прокладок, набивання, мастила), опресування (гідровипробування). Гарантія 12 місяців за умови дотримання умов експлуатації та БНіП (будівельні норми та правила).

Ціна засувки 30с527нж в Україні

Ціна засувки 30с527нж залежить від діаметру Ду, технічного стану та року виробництва (нова, складське зберігання, після ревізії). Для опту діє система знижок 5-15% від прайсу. Для розрахунку вартості – зверніться до менеджера або надішліть запит на пошту.

Компанія Системи Якості постачальник надійної запірної арматури
