Засувка 30с541нж ДУ1200

•
•
•

Засувка 30с541нж Ду1200 – клинова сталева фланцева засувка з редуктором. Умовний діаметром проходу 1200 мм, номінальний тиск РУ (Pn) – 1,6 МПа (16 Бар). Використовується для замикання води, пари, газу, нафти, олії, нафтопродуктів із температурою до 425 °З. Клас герметичності затвора “А” та “В” за ГОСТ 9544-93. Будівельна довжина – 1400 мм, вага – 6620-6700 кг залежно від заводу-виробника.

Ціна

від 4200 грн

Замовити засувку 30с541нж Ду1200

Технічні характеристики

У таблиці вказані основні технічні характеристики сталевої засувки 30с541нж Ду1200 Ру16 з редуктором: тип запірного елемента, спосіб монтажу, матеріал ущільнення та корпусу, вид робочого середовища, гранична температура, умовний тиск.

Будова та принцип роботи

Закриття та відкриття засувки 30с541нж Ду-1200 виконується обертанням маховика механічного редуктора. Завдяки поступальному переміщенню шпинделя дводисковий клин упирається в сідло корпусу. В результаті чого ущільнювальні поверхні дисків притискаються до кілець ущільнювачів корпусу забезпечуючи закриття проходу.

Деталі корпусу та клин виготовляються із сталей 20ГЛ, 20Л, 25Л, 30ХМЛ залежно від заводу виробника. Приєднувальні розміри фланців відповідають ГОСТ 33259-2015.

Габаритні та приєднувальні розміри

У таблиці розміри засувки 30с541нж Ду-1200: будівельна довжина та висота, діаметри проходу. Фланці – ГОСТ 33259-2015. Перехід до каталогу засувок Ду1200.

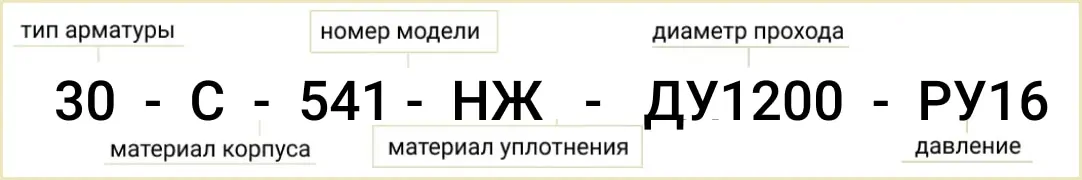

Позначення та розшифрування маркування

На корпусі клинової засувки вказується марка у вигляді індексу системи ЦКБА (центрального конструкторського бюро арматуробудування). Позначення наносяться шляхом виливки або таврування, згідно з ГОСТ 4666.

Маркування сталевої засувки 30с541нж Ду-1200 Ру16 для пари містить такі параметри та характеристики:

1. Тип арматури;
2. Умовний діаметр проходу;
3. Рабочий тиск;
4. Тип приводу;
5. Матеріал ущільнювальних кілець.

Купити сталеву клинову засувку 30с541нж Ду-1200 Ру16 з редуктором

У Систем Якості можете купити засувку 30с541нж Ду-1200 Ру-16 кгс/см2 клинові сталеві з висувним шпинделем для води, газу, пари, нафти, олії, нафтопродуктів. Вся запірна арматура проходить випробування, перевірку на стенді з манометром на відповідність параметрам, вказаним у ГОСТ. У комплекті поставки: запірна фланцева засувка 30с541нж Ду1200 з редуктором або під приварку з КОФ, паспорт сумісний з інструкцією з експлуатації та обслуговування, сертифікат (може додаватись в залежності від фірми виробника та серії).

Виконаємо діагностику та ремонт 30с541нж Dn1200 Pn16 з редуктором, усунемо несправності та дефекти, проведемо ревізію та притирання (заміна прокладок, набивання, мастила), опресовування (гідровипробування). Гарантія 12 місяців за умови дотримання умов експлуатації та БНіП (будівельні норми та правила).

Ціна в Україні

Ціна засувки 30с541нж Ду1200 сталевої нержавіючої залежить від виробника (Україна, Китай, Росія, Польща, Туреччина, Словаччина, вітчизняні СРСР із зберігання), технічного стану та року виробництва (нова, складське зберігання, після ревізії). Для опту діє система знижок 5-15% від прайсу. Для розрахунку вартості – зверніться до менеджера або надішліть запит на пошту.
