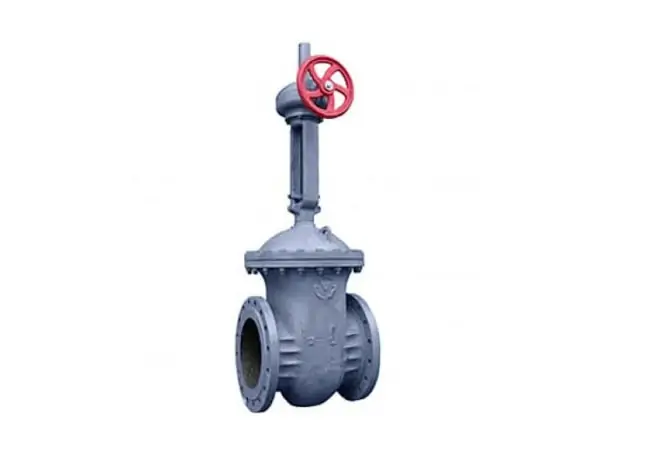

Засувка 30с564нж з редуктором

•
•
•

Засувка 30с564нж – це сталева клинова дводискова фланцева засувка з редуктором. Виготовляється з умовним діаметром проходу ДУ (Dn) – 400, 500, 600, 700, 800, 1000, 1200 мм, номінальним тиском РУ (Pn) – 25 Бар. Робоче середовище – вода, пара, природний газ, нафта, олія, нафтопродукти. Клас герметичності затвора “А” згідно з ГОСТ 9544-93. Призначена для експлуатації у трубопроводах із граничною температурою середовища 425 °С.

Ціна

від 1600 грн

Замовити засувку 30с564нж

Технічні характеристики

У таблиці вказані основні технічні характеристики сталевої газової засувки 30с564нж Ру25: тип запірного елемента, спосіб монтажу, матеріал ущільнення та корпусу, вид робочого середовища, гранична температура, умовний тиск.

Будова та габаритні розміри

Закриття та відкриття засувки 30с564нж виконується за допомогою редуктора. Завдяки поступальному переміщенню шпинделя дводисковий клин упирається в сідло корпусу. В результаті чого ущільнювальні поверхні дисків притискаються до кільців ущільнювачів корпусу забезпечуючи закриття проходу.

На кресленні пристрій 30с564нж, де: 1 – литий сталевий корпус, 2 – кришка 25Л, 3 – клин з нержавіючої наплавкою, 4 – шпиндель висувний з корозійностійкої сталі, 5 – гайка шпинделя, 6 – гайка, 7 – болт, 7 , 9 – кільце ущільнювача, 10 – сальниковеа набивка, 11 – підшипник, 12 – редуктор (циліндричний/конічний).

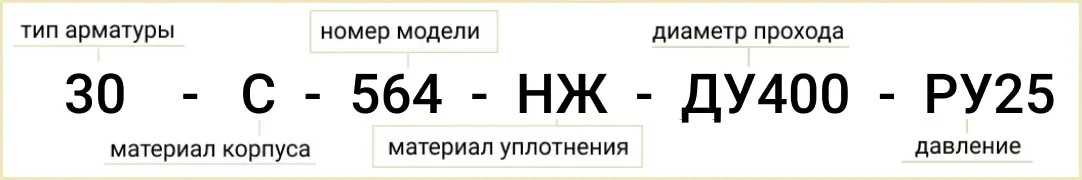

Позначення та розшифрування маркування

На корпусі засувки вказується марка у вигляді індексу системи ЦКБА (центрального конструкторського бюро арматуробудування). Позначення наносяться шляхом виливки або таврування, згідно з ГОСТ 4666.

Маркування сталевої засувки 30с564нж містить такі параметри та характеристики:

1. Тип арматури;
2. Умовний діаметр проходу;
3. Рабочий тиск;
4. Тип привода;
5. Матеріал ущільнювальних кілець.

Купити сталеву клинову засувку 30с564нж

У Систем Якості можете купити засувки 30с564нж сталеві клинові з висувним шпинделем для води, газу, пари, нафти, олії, нафтопродуктів. Вся запірна арматура проходить випробування, перевірку на стенді з манометром на відповідність параметрам, зазначеним у ГОСТ. У комплекті поставки: запірна засувка фланцева 30с564нж з редуктором, паспорт суміщений з інструкцією з експлуатації та обслуговування, сертифікат (може додаватися в залежності від фірми виробника та серії).

Виконаємо діагностику та ремонт 30с564нж з редуктором, 30с64нж, 30с964нж з електроприводом, усунемо несправності та дефекти, проведемо ревізію та притирання (заміна прокладок, набивання, мастила), опресування (гідровипробування). Гарантія 12 місяців за умови дотримання умов експлуатації та СНіП (будівельні норми та правила).

Ціна в Україні

Ціна засувки 30с564нж Pn25 фланцевої залежить від діаметра ДУ, виробника (Україна, Китай, Росія, Польща, Туреччина, Словаччина, вітчизняні СРСР із зберігання), технічного стану та року виробництва (нова, складське зберігання, після ревізії). Для опту діє система знижок 5-15% від прайсу. Для розрахунку вартості – зверніться до менеджера або надішліть запит на пошту.
