Засувка 30с927нж

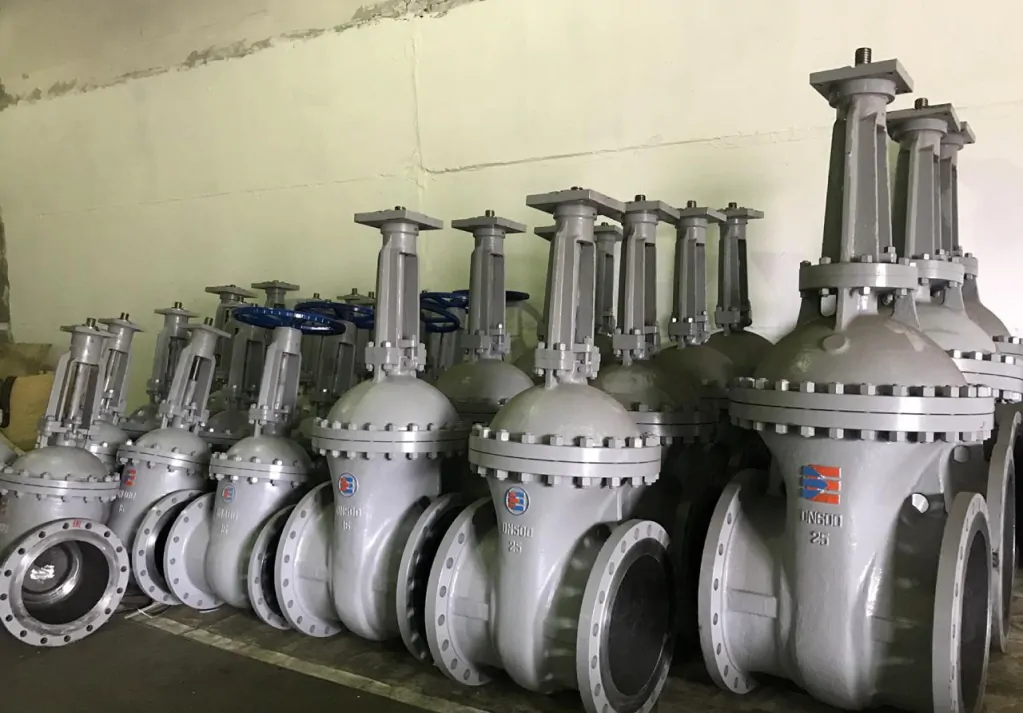

Клинова засувка 30с927нж з електроприводом під приварку фото
  • Сталева засувка 30с927нж РУ25 під електропривод

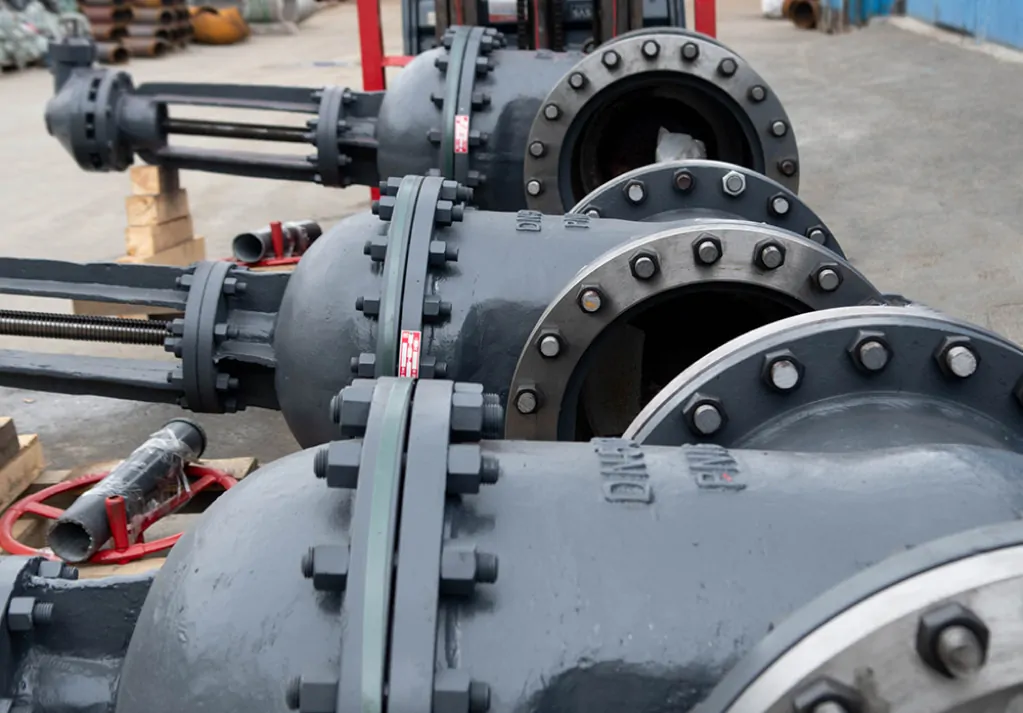

  • 30с927нж з коф і кріпленням і електроприводом у зборі
  • Фланцева засувка 30с927нж з невисувним шпинделем Киштим
Засувка 30с927нж – це сталева клинова фланцева засувка з електроприводом. Виготовляється з умовним діаметром проходу ДУ – 300, 350, 400, 500, 600, 700, 800, 1000 мм, номінальним тиском РУ – 2,5 МПа/25 Бар. Робоче середовище – вода, повітря, пара, газ, нафта, нафтопродукти. Клас герметичності затвора “А” згідно з ГОСТ 9544-93, з невисувним шпинделем. Експлуатується у трубопроводах із граничною температурою середовища +300 °С. Кліматичне виконання – У1.

Ціна

від 1800 грн

Технічні характеристики

У таблиці вказані основні технічні характеристики фланцевої засувки 30с927нж Ру25 з невисувним шпинделем: тип запірного елемента, спосіб монтажу, матеріал ущільнення та корпусу, вид робочого середовища, гранична температура, умовний тиск.

Засувка Тиск РУ, МПа Робоче середовище Тип Матеріал Управління Напруга живлення Робоча температура, °С
Корпусу Ущільнювальних кілець
30с927нж 2,5 Вода, повітря, пара, нафтопродукти, нафта, газ, аміак Клинова Вуглецева сталь 20ГЛ Нержавіюча сталь Електропривод 380В до 300

Будова та габаритні розміри

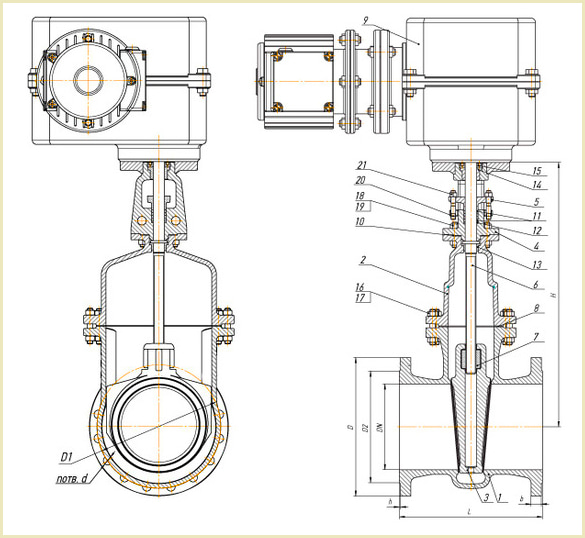

засувка 30с927нж будова та габаритні розміри креслення

Закриття та відкриття засувки 30с927нж виконується електроприводом. Завдяки поступальному переміщенню шпинделя, клиноподібний затвор упирається в сідло корпусу. В результаті чого ущільнювальні поверхні дисків притискаються до кільців ущільнювачів корпусу забезпечуючи закриття проходу. При монтажі засувки 30с927нж у магістраль трубопроводу допускається відхилення приводу від вертикалі не більше 90 градусів.

Деталі корпусу та клин виготовляються із сталей 25Л, 20ГЛ, 20Л, 25Л, 30ХМЛ залежно від заводу виробника. Приєднувальні розміри фланців відповідають ГОСТ 33259-2015.

На кресленні пристрій сталевої засувки 30с927нж з електроприводом, де:

  1. Литий сталевий корпус;
  2. Кришка;
  3. Клин с нержавіючою наплавкою;
  4. Шпиндель висувний з корозійностійкої сталі ;
  5. Набивка сальника ТРГ.

У таблиці розміри засувки 30с927нж з електроприводом: будівельна довжина та висота, діаметр проходу, маса, момент, що крутить, для підбору приводу.

Засувка сталева клинова Розміри Характеристики для підбору електроприводу Вага, кг
DN L D H Тип приєднання електроприводу Момент, Н*м Кількість обертів шпинделя з приводом без
30с927нж Ду300 300 500 485 865 Б 300 51 350 300
30с927нж Ду350 350 550 550 1210 В 600 59 580 470
30с927нж Ду400 400 600 610 1320 900 50 610 500
30с927нж Ду500 500 700 730 1345 Г 2500 63 1070 880
30с927нж Ду600 600 800 840 1585 75,5 1530 1340
30с927нж Ду700 700 900 960 1875 75 2100 1900
30с927нж Ду800 800 1000 1075 2420 5000 80,5 2850 2580
30с927нж Ду1000 1000 1200 1315 2435 В 10000 100 4650 4300

Креслення штампосварних засувок 30с927нж

Засувка 30с927нж штампозварна з невисувним шпинделем

Зварна задвижка Габаритні і приєднувальні, мм n, шт. Маса, кг
L В Н Н1 h D1 d фланцева приварка
30с927нж Ду-150 350 430 735 585 150 250 26 8 179 154
30с927нж Ду-200 400 490 840 660 180 310 26 12 246 215
30с927нж Ду-250 450 580 1005 780 225 360 30 12 333 287
30с927нж Ду-300 500 615 1098 855 243 430 30 16 459 400
30с927нж Ду-350 550 680 1205 930 275 490 33 16 569 486
30с927нж Ду-400 600 740 1310 1005 305 550 33 16 640 548
30с927нж Ду-500 700 860 1550 1185 365 660 39 20 1260 1068
30с927нж Ду-600 800 970 1755 1335 420 770 39 20 1596 1331
30с927нж Ду-700 900 1090 1965 1485 480 875 45 24 2018 1707
30с927нж Ду-800 1000 1173 2420 1882 538 990 45 24 2850 2481
30с927нж Ду-900 1100 1285 2540 1947 593 1090 52 28 4638 4588
30с927нж Ду-1000 1400 1455 2804 2064 740 1210 56 28 5245 4682
30с927нж Ду-1200 1600 1675 3248 2400 848 1420 56 32 7338 6650
30с927нж Ду-1400 1800 1925 3920 2930 990 1640 62 36 12626 10327

Позначення та розшифрування маркування

На корпусі засувки вказується марка у вигляді індексу системи ЦКБА (центрального конструкторського бюро арматуробудування). Позначення наносяться шляхом виливки або таврування, згідно з ГОСТ 4666.

Маркування чавунної паливної засувки 30с927нж містить такі параметри та характеристики:

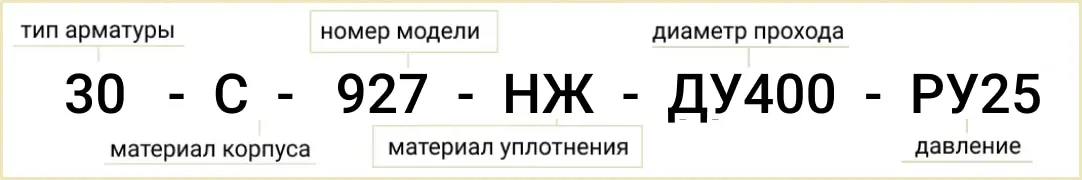

Розшифровка позначення маркування 30с927нж приварної

  1. Тип арматури;
  2. Умовний діаметр проходу;
  3. Рабочий тиск;
  4. Тип привода;
  5. Матеріал ущільнювальних кілець.

Купити сталеву клинову засувку 30с927нж з електроприводом

У Систем Якості можете купити засувки сталеві 30с927нж Pn25 з електроприводом для води, газу (пропан, метан, бутан), пари, нафти, олії, нафтопродуктів. Вся запірна арматура проходить випробування, перевірку на стенді з манометром на відповідність параметрам, зазначеним у ГОСТ. У комплекті поставки: запірна засувка фланцева 30с927нж, електропривод паспорт суміщений з інструкцією з експлуатації та обслуговування, сертифікат (може додаватися в залежності від фірми виробника та серії).

Виконаємо діагностику та ремонт штампосварної засувки 30с927нж, 30с41нж, 30с541нж, 30с941нж, 30с64нж, 30с564нж, 30с964нж, усунем несправності та дефекти, проведемо ревізію та притирання (заміна прокладок, набивання, мастила), опресування (гідровипробування). Гарантія 12 місяців за умови дотримання умов експлуатації та СНіП (будівельні норми та правила).

Ціна в Україні

Ціна засувки 30с927нж під привод залежить від діаметру ДУ, виробника (Україна, Китай, Росія, Польща, Туреччина, Словаччина, вітчизняні СРСР із зберігання), технічного стану та року виробництва (нова, складське зберігання, після ревізії). Для опту діє система знижок 5-15% від прайсу. Для розрахунку вартості – зверніться до менеджера або надішліть запит на пошту.

Компанія Системи Якості постачальник надійної запірної арматури
