Технічні характеристики
У таблиці вказані основні технічні характеристики фланцевої засувки 30с941нж Ду350 Ру16 з висувним шпинделем: тип запірного елемента, умовний тиск, вага, параметри для підбору електроприводу – тип монтажу, крутний момент, оберти висувного шпинделя, вольтаж приводу.
| Засувка з електроприводом | Тиск РУ, МПа | Тип | Параметри електроприводу | Вага, кг | ||||
| Тип приєднання | Момент, Н*м | Кількість обертів шпинделя | Напруга живлення | з приводом | без | |||
| 30с941нж Ду350 | 1,6 | Клинова | В | 350 | 58 | 380В | 338 | 248 |
Габаритні та приєднувальні розміри
Закриття та відкриття засувки 30с941нж Ду-350 Ру-16 виконується електроприводом. Завдяки поступальному переміщенню шпинделя, клиноподібний затвор упирається в сідло корпусу. В результаті чого ущільнювальні поверхні дисків притискаються до кільців ущільнювачів корпусу забезпечуючи закриття проходу.
При монтажі засувки 30с941нж Ду350 в магістраль трубопроводу допустимим є відхилення приводу від вертикалі не більше ніж 90 градусів.
| № | Деталь 30с941нж Ду350 | Матеріал |
| 1 | Литий корпус | Сталь 25Л |
| 2 | Кришка | |
| 3 | Клин | |
| 4 | Шпиндель висувний | 20Х13 |
| 5 | Набивка сальника | ТРГ |
У таблиці розміри засувки 30с941нж Dn350 Pn16: будівельна довжина та висота, діаметр проходу. Приєднувальні розміри фланців відповідають ГОСТ 33259-2015. Перехід до каталогу засувок Ду350.
| Засувка сталева фланцева | Розміри | |||
| DN | L | D | H2 | |
| 30с941нж Ду350 Ру16 | 350 | 550 | 520 | 1205 |

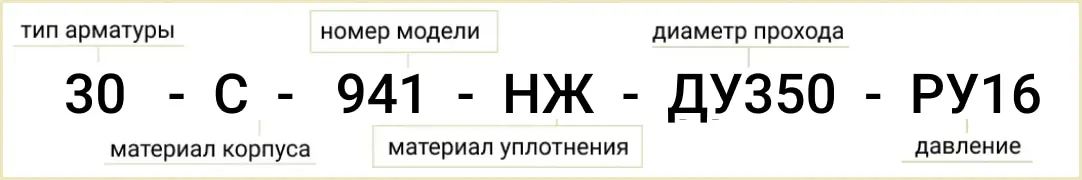

Позначення та розшифрування маркування
На корпусі клинової засувки вказується марка у вигляді індексу системи ЦКБА (центрального конструкторського бюро арматуробудування). Позначення наносяться шляхом виливки або таврування, згідно з ГОСТ 4666.
Маркування сталевої засувки 30с941нж Ду350 Ру16 містить такі параметри та характеристики:
- Тип арматури;
- Умовний діаметр проходу;
- Рабочий тиск;
- Тип приводу;
- Матеріал ущільнювальних кілець.
Купити засувку 30с941нж сталеву під електропривод
У Систем Якості можна купити засувки сталеві 30с941нж Ду350 Ру16 з електроприводом для води, газу (пропан, метан, бутан), пари, нафти, оливи, нафтопродуктів. Вся запірна арматура проходить випробування, перевірку на стенді з манометром на відповідність параметрам, зазначеним у ГОСТ. У комплекті поставки: запірна фланцева засувка під електропривод 30с941нж Ду-350 мм, паспорт сумісний з інструкцією з експлуатації та обслуговування, сертифікат (може додаватись в залежності від фірми виробника та серії).
Виконаємо діагностику та ремонт 30с941нж Dn350, усунемо несправності та дефекти, проведемо ревізію та притирання (заміна прокладок, набивання, мастила), обпресування (гідровипробування). Гарантія 12 місяців за умови дотримання умов експлуатації та БНіП (будівельні норми та правила). Підберемо аналоги під вимоги системи/магістралі/трубопроводу:
- 30нж41нж Ду350 нержавіючу для агресивних середовищ
- 30с41нж Ду350 ручну з висувним шпинделем
- 30ч939р Ду350 Ру16 чавунну для води та пари
- 30с541нж Ду350 з редуктором
Ціна в Україні
Ціна засувки 30с941нж Ду350 сталевої нержавіючої залежить від виробника (Україна, Китай, Росія, Польща, Туреччина, Словаччина, вітчизняні СРСР із зберігання), технічного стану та року виробництва (нова, складське зберігання, після ревізії). Для опту діє система знижок 5-15% від прайсу. Для розрахунку вартості – зверніться до менеджера або надішліть запит на пошту.
