Засувка 30с946нж

Засувка 30с946нж Ру-6,3 з електроприводом штампосварна фланцева
Засувка 30с946нж – це сталева клинова засувка з висувним шпинделем під робочий тиск Ру-6,3. Виготовляється з умовним діаметром проходу Ду – 350, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400, 1500, 1600 мм, з фланцевим з’єднанням. Засувка 30С946НЖ під електропривод має модифікації – 30с546нж з редуктором и 30с46нж ручна. Робоче середовище – вода, пара, нафтопродукти, а також інші газоподібні та рідкі середовища, що не вступають у реакцію з основними деталями. Клас герметичності затвора “А, B, C, D” згідно з ГОСТ 9544-93. Призначені для експлуатації у трубопроводах із граничною температурою середовища 300 °С.

Ціна

від 1800 грн

Технічні характеристики засувки 30с946нж

У таблиці вказані основні технічні характеристики зварних засувок 30с946нж Ру-6,3 з висувним шпинделем: тип запірного елемента, спосіб монтажу, матеріал ущільнення та корпусу, вид робочого середовища, гранична температура, умовний тиск.

Засувка Тиск РУ, МПа Робоче середовище Тип Матеріал Робоча температура, °С
Корпусу Ущільнювальних кілець
30с946нж 0,63 Вода, пара, нафтопродукти, газ, олія, нафта Клинова Ст20, 09Г2С нержавіюча наплавка ЦН-6Л до 300

Пристрій та габаритні розміри засувки 30с946нж

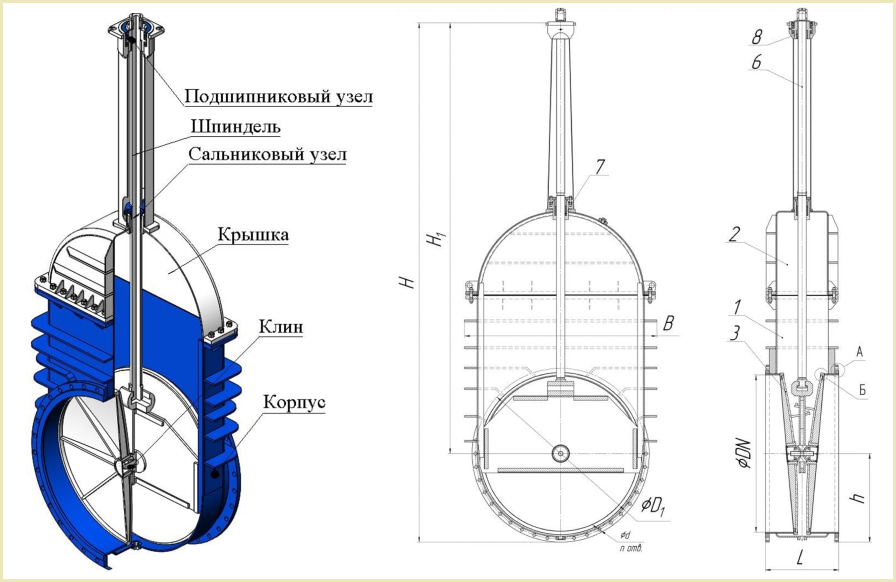

засувка 30с946нж пристрій та габаритні розміри креслення

У таблиці каталог та розміри засувок 30с946нж: будівельна довжина та висота, діаметр проходу, маса, крутний момент для підбору приводу за потужністю та типом.

Засувка Габаритні та приєднувальні розміри, мм n, шт. Маса, кг
L В Н Н1 h D1 d
30с946нж Ду350 290 500 1385 1135 250 445 22 12 173
30с946нж Ду400 310 600 1542 1275 268 495 22 16 300
30с946нж Ду500 350 684 1880 1560 320 600 22 16 390
30с946нж Ду600 390 790 2189 1811 378 705 26 20 498
30с946нж Ду700 430 900 2485 2055 430 810 26 24 650
30с946нж Ду800 470 1018 2788 2300 488 920 30 24 1298
30с946нж Ду900 510 1180 3091 2553 538 1020 30 24 1750
30с946нж Ду1000 550 1290 3394 2804 588 1120 30 28 1920
30с946нж Ду1200 900 1512 4083 3382 700 1340 33 32 3050
30с946нж Ду1400 900 1730 4680 3870 810 1560 33 36 3963
30с946нж Ду1500 950 1815 4977 4136 863 1660 33 40 5214
30с946нж Ду1600 1000 1930 5280 4370 910 1760 33 40 6218

Купити сталеву клинову засувку 30с946нж

У Систем Якості можете купити засувки сталеві 30с946нж Pn-6,3 для води, газу (пропан, метан, бутан), пари, нафти, олії, нафтопродуктів. Вся запірна арматура проходить випробування, перевірку на стенді з манометром на відповідність параметрам, зазначеним у ГОСТ. У комплекті поставки: запірна фланцева засувка 30с946нж з електроприводом, паспорт сумісний з інструкцією з експлуатації, схемою підключення, встановлення та обслуговування, сертифікат (може додаватись в залежності від фірми виробника та серії).

Виконаємо діагностику та ремонт штампосварної засувки 30с946нж, 30с41нж, 30с541нж, 30с941нж, 30с64нж, 30с564нж, 30с964нж, усунем несправності та дефекти, проведемо ревізію та притирання (заміна прокладок, набивання, мастила), опресування (гідровипробування). Гарантія 12 місяців за умови дотримання умов експлуатації та СНіП (будівельні норми та правила).

Ціна засувки 30с946нж в Україні

Ціна засувки 30с946нж залежить від діаметра Ду, технічного стану та року виробництва (нова, складське зберігання, після ревізії). Для опту діє система знижок 5-15% від прайсу. Для розрахунку вартості – зверніться до менеджера або надішліть запит на пошту.

Компанія Системи Якості постачальник надійної запірної арматури
