Засувка Ду-1400

•
•
•

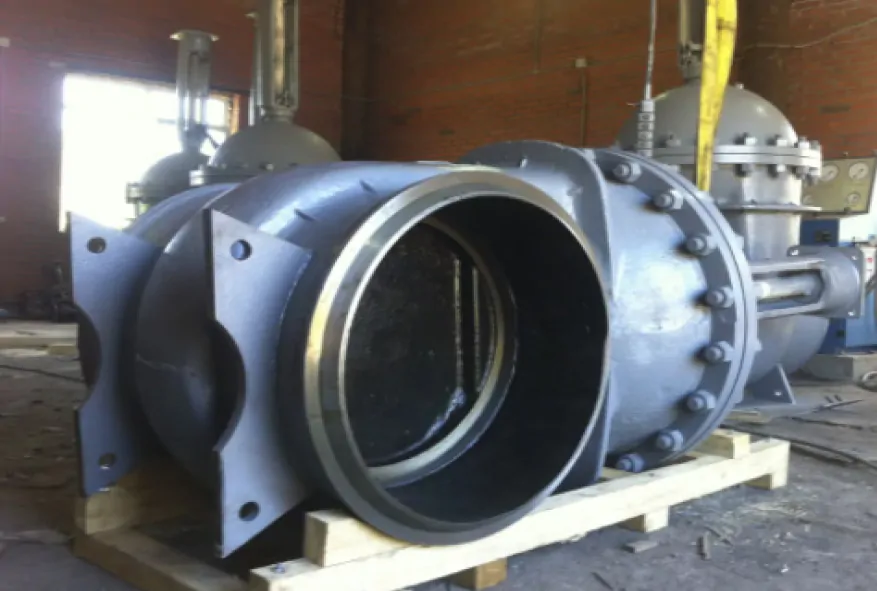

Засувка ДУ-1400 – це вид запірної арматури для перекриття потоку робочого середовища у трубопровідних магістралях діаметром 1400 мм. Виготовляються в чавунних, сталевих, нержавіючих, бронзових корпусах із умовним робочим тиском Ру-2,5, Ру-4, Ру-6, Ру-10, Ру-16, Ру-25, Ру-40, Ру-63, Ру-100. За типом затвора поділяються на паралельні (шиберні, ножові, однодискові або дводискові), клинові (з цілісним жорстким, пружним, дводисковим складеним, гумовим клином), кульові, батерфляй. По типу монтажу бувають: фланцеві, цапкові, штуцерні, муфтові, під приварювання (зварювання, вварні). Приєднувальні розміри фланців регламентуються ГОСТ 33259-2015. Відкриття та закриття засувки Dn-1400 може виконуватися вручну (маховиком/штурвалом), редуктором, електроприводом, пневмоприводом, гідроприводом. В Україні виробляються згідно з ГОСТ 5762-2002.

Ціна

від 470 грн

Замовити засувку Ду1400

Технічні характеристики засувки Ду-1400

У таблиці вказані основні технічні характеристики фланцевих засувок ДУ 1400 мм: тип запірного елемента, спосіб монтажу, габарити, вага, матеріал ущільнення та корпусу, вид робочого середовища, гранична температура, умовний тиск.

Креслення та габаритні розміри засувки Ду-1400

У таблиці вказані основні габаритні та приєднувальні розміри сталевих, нержавіючих та чавунних засувок Ду1400: будівельна довжина та висота, умовний діаметр проходу, діаметр фланця. Для детального ознайомлення з усіма розмірами та технічними характеристиками – переходьте до необхідної засувки діаметром 1400 мм за посиланням у таблиці.

Маркування засувок Ду-1400	Розміри згідно креслення
	Dn	D	L	H	H1
30ч930бр	1400	1675	1900	3610	3410
30ч925бр		–	900	3290	–

Розміри засувки штампозварної Ду-1400

Призначення засувок Ду-1400

Засувки Ду-1400 в залежності від номінального тиску, матеріалу корпусу та запірного елемента мають різне призначення та повинні підбиратися виходячи з умов експлуатації. Класифікуються на газові, для води та пари, каналізаційні, для нафтопродуктів, паливні, опалювальні, пожежні та ін.

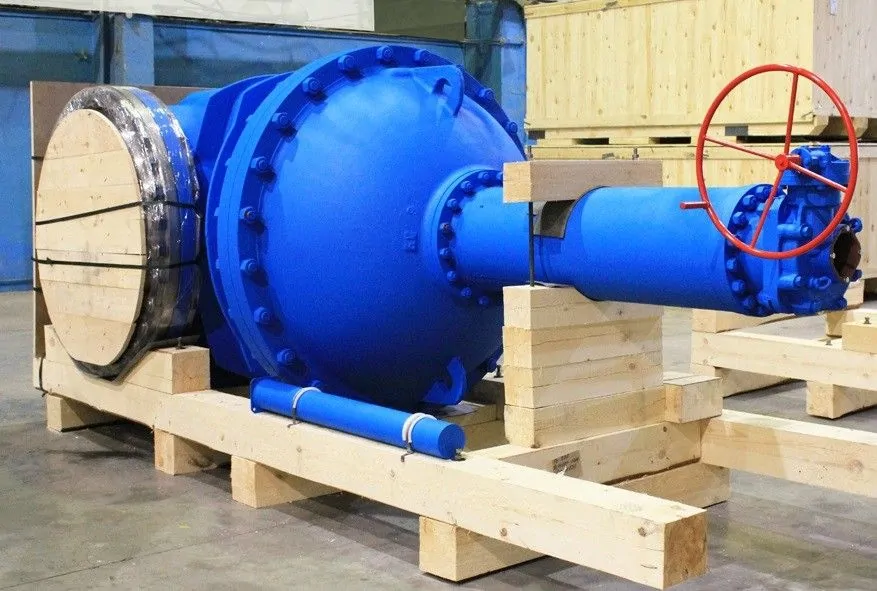

Чавунні фланцеві засувки Ду-1400 – призначені для опалення, водовідведення, каналізації, вентиляції, гарячого та холодного водопостачання, пари, повітря, бензину, гасу, палива, нафтопродуктів, масел (оливи), технічної води з номінальним тиском магістралі Ру-2,5, Ру-4, Ру-6, Ру-10, Ру-16.

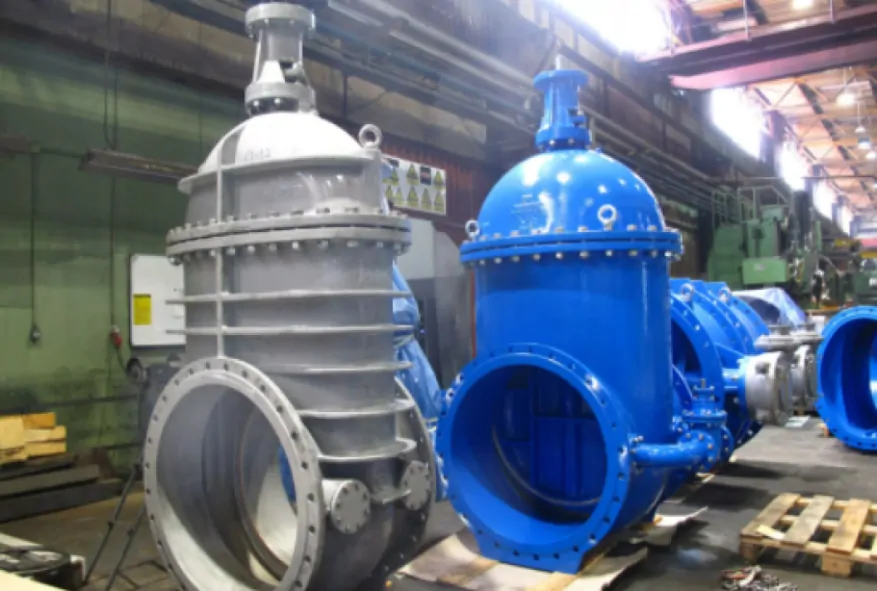

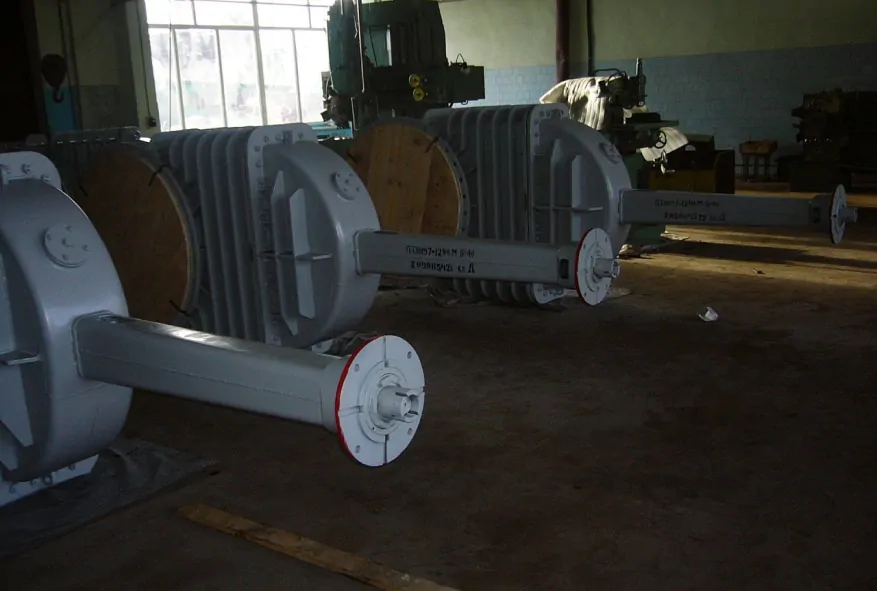

Сталеві клинові засувки Ду-1400 – на відміну від чавунних, здатні працювати з більш високим номінальним тиском – Ру-2,5, Ру-4, Ру-6, Ру-10, Ру-16, Ру-25, Ру-40, Ру-63, Ру-100 . Використовуються при транспортуванні газу, нафтопродуктів, води та пари з високим тиском.

Засувки Ду-1400 нержавійка – корпус та ущільнення клина виготовлені з нержавіючої сталі, що дозволяють транспортувати агресивні середовища із вмістом лугу, кислоти, розчини солей, аміак тощо.

Засувки Ду-1400 з гумовим клином – для водопроводів та опалювальних систем з граничною температурою середовища 130 °С. Клас герметичності затвора «А» за ГОСТ 9544-93.

Будова

На сьогоднішній день на ринку запірної арматури представлено велику кількість сталевих та чавунних засувок 1400 мм виробництва України, Китаю, Росії, СРСР, Європи. Класифікації за типами та видами засувок ДУ1400:

• Корпуси – литі, ковані, штамповані, зварені, комбіновані;
• Затвори – клинові (пружним, жорстким, складовим клином), паралельні (шиберні, однодискові, дводискові), батерфляй;
• Шпинделі – висувні, невисувні. поворотні;
• Ущільнення – сильфоні, сальникові, рідкометалеві, графітоармовані;
• Монтажу к трубопроводу – фланцеві, цапкові, штуцерні, муфтові, під приварювання (зварювання);
• Конструкції проточної частини – повнопрохідні, неповнопрохідні;
• Рухи шпинделя – обертальні, поступальні;
• Виду дії закриваючого елементу – нормально відкрита и нормально закрита.

На зображенні продемонстровані елементи будови засувки Dn-1400:

1 – Маховик; 2 – Контргайка; 3 – Втулка різьбова; 4 – Підшипники; 5 – Шпиндель (шток); 6 – Набивка сальника; 7 – Гайка; 8 – Кришка; 9 – Шпилька; 10 – Болт відкидний; 11 – Шплінт; 12 – Прокладка; 12 – Корпус; 13 – Клин (диски); 14 – Наплавлення на клині.

Розміри фланців для ДУ 1400 мм

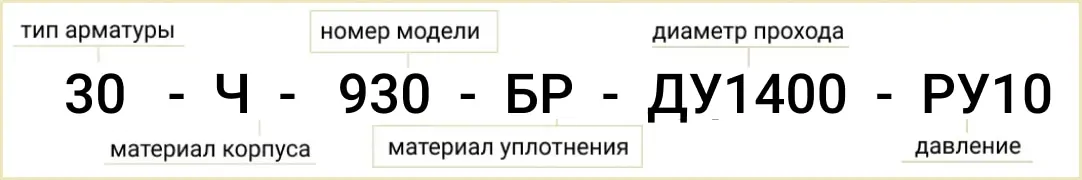

Позначення та розшифрування маркування

На корпусі засувки Ду-1400 вказується марка у вигляді індексу системи ЦКБА (центрального конструкторського бюро арматуробудування). Позначення наносяться шляхом виливки або таврування, згідно з ГОСТ 4666.

Маркування засувки ДУ1400 містить такі параметри та характеристики:

1. Тип арматури;
2. Умовний діаметр проходу;
3. Робочий тиск;
4. Тип приводу;
5. Матеріал ущільнювальних кілець.

Купити засувки Ду1400 в Україні

У Систем Якості можете купити засувки ДУ-250 з КОФ під Ру2,5, Ру4, Ру6, Ру10, Ру16, Ру25, Ру40, Ру63 чавунні, клинові сталеві, нержавіючі, металеві, фланцеві, суднові клінкетні, приварні, газові, шиберні, батерфляй з ручним керуванням або керуванням електроприводом. Підберемо засувки ДУ1400 для води, пари, газу, нафтопроводів (нафтова), насоса, паропроводу, водопроводу, опалювальну, каналізаційну, пожежну (для пожежогасіння), теплову та парову для магістралей тепломереж. Завжди на складі вітчизняні засувки ДУ-1400 мм із зберігання та виробництва заводів Китаю, України, ремкомплекти та деталі. Все обладнання та вузли проходять випробування, перевірку на стенді з манометром на відповідність параметрам, зазначеним у ГОСТ 33257-2015. У комплекті поставки: запірна засувка Dn 1400 з комплектом фланців відповідних Ду-1400, паспорт суміщений з інструкцією з експлуатації та обслуговування, сертифікат (може додаватися в залежності від фірми виробника та серії).

Виконаємо діагностику та ремонт, усунемо несправності та дефекти, проведемо ревізію та притирання арматури зі зберігання (заміна прокладок, набивання, змащення), опресування (гідровипробування). Гарантія на засувки ДУ 1400 мм 12 місяців за умови дотримання умов експлуатації та БНіП (будівельні норми та правила).

Ціна

Ціна засувки Ду-1400 залежить від фігури, тиску РУ, класу герметичності затвора та року випуску (нова, складське зберігання після ревізії). Для опту діє система знижок 5-15% від прайсу. Для прорахунку вартості чавунної або сталевої засувки Dn1400 – зверніться до менеджера або надішліть запит на пошту.

Технічне обслуговування

Експлуатація засувок Ду-1400 передбачає 3 види технічного обслуговування:

Кожну робочу зміну – черговий персонал проводить огляд засувки Ду-1400 на герметичність з’єднання та ущільнень, плавність ходу рухомих частин, перевірку справності приводу;

Щомісячне технічне обслуговування – візуальний огляд, очищення, усунення підтікань, контроль мастила в редукторі електроприводу, перевірка ущільнень та фланцевих з’єднань, контроль герметичності затвора, випробування працездатності електроприводу.

Сезонне обслуговування – восени і навесні виконується обтяжка всіх болтів і з’єднань, перевірка крутного моменту електроприводу і герметичності затвора.

Несправності та їх усунення

В таблиці перелічені можливі несправності засувки Ду-1400 та варіанти їх усунення.
