Засувка Ду-300

•
•
•

Засувка Ду-300 – це вид запірної арматури для перекриття потоку робочого середовища у трубопровідних магістралях діаметром 300 мм. Виготовляються в чавунних, сталевих, нержавіючих, бронзових корпусах із умовним робочим тиском Ру-2,5, Ру-4, Ру-6, Ру-10, Ру-16, Ру-25, Ру-40, Ру-63, Ру-100. За типом затвора поділяються на паралельні (шиберні, ножові, однодискові або дводискові), клинові (з цілісним жорстким, пружним, дводисковим складовим, гумовим клином), кульові, батерфляй. По типу монтажу бувають: фланцеві, цапкові, штуцерні, муфтові, під приварювання (зварювання, вварні). Приєднувальні розміри фланців регламентуються ГОСТ 33259-2015. Відкриття та закриття засувки Dn-300 може виконуватися вручну (маховиком/штурвалом), редуктором, електроприводом, пневмоприводом, гідроприводом. В Україні виробляються згідно з ГОСТ 5762-2002.

Ціна

від 470 грн

Замовити засувку Ду300

Технічні характеристики засувки Ду-300

У таблиці вказані основні технічні характеристики фланцевих засувок ДУ 300 мм: тип запірного елемента, спосіб монтажу, габарити, вага, матеріал ущільнення та корпусу, вид робочого середовища, гранична температура, умовний тиск.

Креслення та габаритні розміри засувки ДУ-300

У таблиці вказані основні габаритні та приєднувальні розміри засувок Ду-3200 мм у сталевих, нержавіючих та чавунних корпусах: будівельна довжина та висота ГОСТ 3706-93, умовний діаметр проходу, діаметр фланця ГОСТ 33259-2015.

Для детального ознайомлення з усіма розмірами засувки ДУ300 та технічними характеристиками – переходьте до необхідної засувки 200 мм за посиланням у таблиці.

Маркування засувок Ду300	Розміри згідно креслення
	Dn	D	L	H1
30ч6бр, 30ч906бр	300	440	500	1195/1324
30ч39р, 30ч939р		460	270	680
30ч47бк		440	500	935
30нж41нж		460		1307
30с41нж, 30с941нж				1307
30с64нж, 30с964нж		485		1310
30с927нж				–
30с15нж, 30с915нж		510		1565
30с99нж		485		1310
30с76нж		530	714	1676

Розміри засувки штампозварної Ду-300

Призначення засувок Ду-300

Засувки Ду-300 в залежності від номінального тиску, матеріалу корпусу та запірного елемента мають різне призначення та повинні підбиратися виходячи з умов експлуатації. Класифікуються на газові, для води та пари, каналізаційні, для нафтопродуктів, паливні, опалювальні, пожежні та ін.

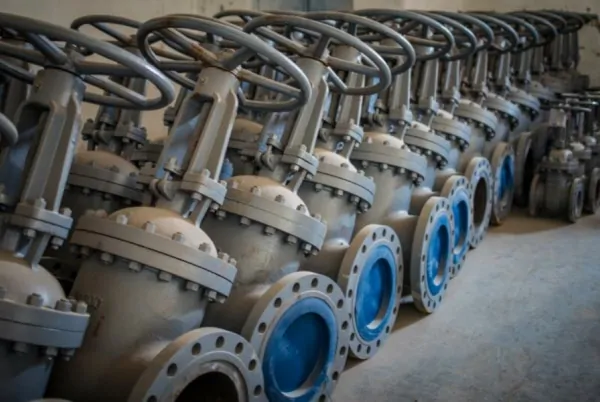

Чавунні фланцеві засувки Ду-300 – призначені для опалення, водовідведення, каналізації, вентиляції, гарячого та холодного водопостачання, пари, повітря, бензину, гасу, палива, нафтопродуктів, масел (оливи), технічної води з номінальним тиском магістралі Ру-2,5, Ру-4, Ру-6, Ру-10, Ру-16.

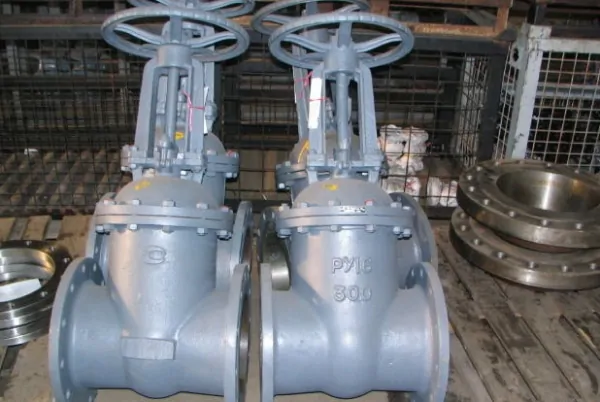

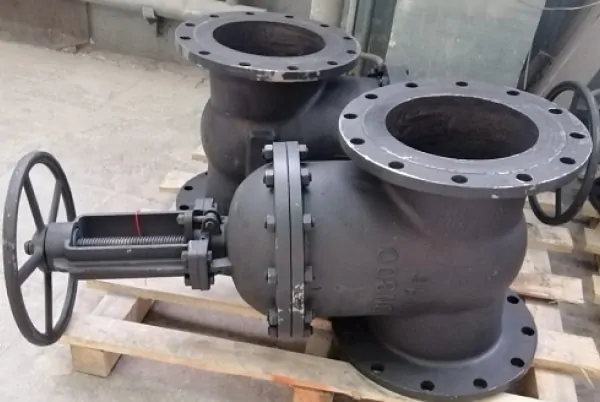

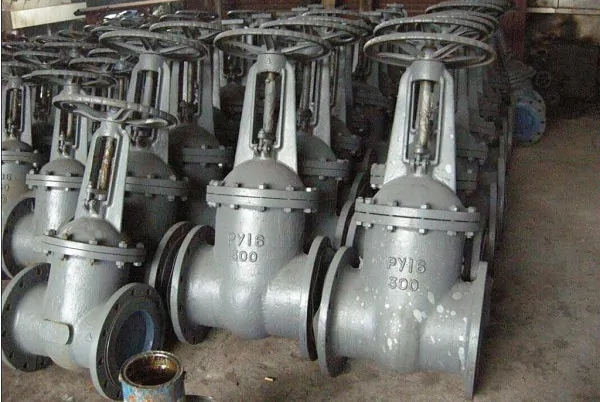

Сталеві клинові засувки Ду-300 – на відміну від чавунних, здатні працювати з більш високим номінальним тиском – Ру-2,5, Ру-4, Ру-6, Ру-10, Ру-16, Ру-25, Ру-40, Ру-63, Ру-100 . Використовуються при транспортуванні газу, нафтопродуктів, води та пари з високим тиском.

Засувки Ду-300 нержавійка – корпус та ущільнення клина виготовлені з нержавіючої сталі, що дозволяють транспортувати агресивні середовища із вмістом лугу, кислоти, розчини солей, аміак тощо.

Засувки Ду-300 з гумовим клином – для водопроводів та опалювальних систем з граничною температурою середовища 130 °С. Клас герметичності затвора «А» за ГОСТ 9544-93.

Будова засувки 300 мм

На сьогоднішній день на ринку запірної арматури представлено велику кількість сталевих та чавунних засувок 300 мм виробництва України, Китаю, Росії, СРСР, Європи. Класифікації за типами та видами засувок ДУ300:

• Корпуси – литі, ковані, штамповані, зварені, комбіновані;
• Затвори – клинові (пружним, жорстким, складовим клином), паралельні (шиберні, однодискові, дводискові), батерфляй;
• Шпинделі – висувні, невисувні. поворотні;
• Ущільнення – сильфоні, сальникові, рідкометалеві, графітоармовані;
• Монтажу к трубопроводу – фланцеві, цапкові, штуцерні, муфтові, під приварювання (зварювання);
• Конструкції проточної частини – повнопрохідні, неповнопрохідні;
• Рухи шпинделя – обертальні, поступальні;
• Виду дії закриваючого елементу – нормально відкрита и нормально закрита.

На зображенні продемонстровані елементи будови засувки Dn-300:

1 – Маховик; 2 – Контргайка; 3 – Втулка різьбова; 4 – Підшипники; 5 – Шпиндель (шток); 6 – Набивка сальника; 7 – Гайка; 8 – Кришка; 9 – Шпилька; 10 – Болт відкидний; 11 – Шплінт; 12 – Прокладка; 12 – Корпус; 13 – Клин (диски); 14 – Наплавлення на клині.

Розміри фланців для засувки ДУ 300 мм

Комплекти фланців до засувок Ду-300 для води виробляються згідно з ГОСТ 12820-80 – розміри вказані в таблиці.

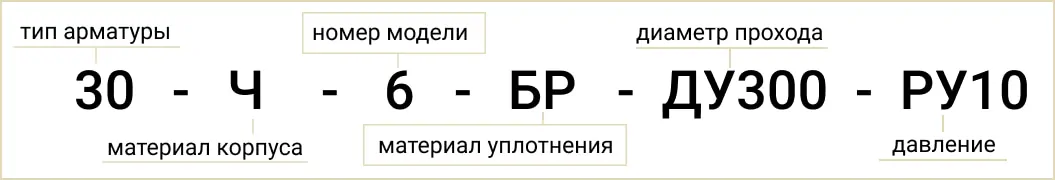

Позначення та розшифрування маркування

На корпусі засувки Ду-300 вказується марка у вигляді індексу системи ЦКБА (центрального конструкторського бюро арматуробудування). Позначення наносяться шляхом виливки або таврування, згідно з ГОСТ 4666.

Маркування засувки ДУ300 містить такі параметри та характеристики:

1. Тип арматури;
2. Умовний діаметр проходу;
3. Робочий тиск;
4. Тип приводу;
5. Матеріал ущільнювальних кілець.

Купити засувки Ду300 в Україні

У Систем Якості можете купити засувки ДУ-300 з КОФ під Ру2,5, Ру4, Ру6, Ру10, Ру16, Ру25, Ру40, Ру63 чавунні, клинові сталеві, нержавіючі, металеві, фланцеві, суднові клінкетні, приварні, газові, шиберні, батерфляй з ручним керуванням або керуванням електроприводом. Підберемо фланцеву засувку ДУ300, зворотній клапан Ду-300, батерфляй Ду-300, кульовий кран Ду-300, для води, пари, газу, нафтопроводів (нафтова), насоса, паропроводу, водопроводу, опалювальну, каналізаційну, пожежну (для пожежогасіння), теплову та парову для магістралей тепломереж. Завжди на складі вітчизняні засувки ДУ-300 мм із зберігання та виробництва заводів Китаю, України, ремкомплекти та деталі. Все обладнання та вузли проходять випробування, перевірку на стенді з манометром на відповідність параметрам, зазначеним у ГОСТ 33257-2015. У комплекті поставки: запірна засувка Dn 300 з комплектом фланців відповідних Ду-300, паспорт суміщений з інструкцією з експлуатації та обслуговування, сертифікат (може додаватися в залежності від фірми виробника та серії).

Виконаємо діагностику та ремонт, усунемо несправності та дефекти, проведемо ревізію та притирання арматури зі зберігання (заміна прокладок, набивання, змащення), опресування (гідровипробування). Гарантія на засувки ДУ 300 мм 12 місяців за умови дотримання умов експлуатації та БНіП (будівельні норми та правила).

Ціна засувки Ду-300

Ціна засувки Ду-300 залежить від фігури, тиску РУ, класу герметичності затвора та року випуску (нова, складське зберігання після ревізії). Для опту діє система знижок 5-15% від прайсу. Для прорахунку вартості чавунної або сталевої засувки Dn300 – зверніться до менеджера або надішліть запит на пошту.

Технічне обслуговування засувки Ду-300

Експлуатація засувок Ду-300 передбачає 3 види технічного обслуговування:

Кожну робочу зміну – черговий персонал проводить огляд засувки Ду-300 на герметичність з’єднання та ущільнень, плавність ходу рухомих частин, перевірку справності приводу;

Щомісячне технічне обслуговування – візуальний огляд, очищення, усунення підтікань, контроль мастила в редукторі електроприводу, перевірка ущільнень та фланцевих з’єднань, контроль герметичності затвора, випробування працездатності електроприводу.

Сезонне обслуговування – восени і навесні виконується обтяжка всіх болтів і з’єднань, перевірка крутного моменту електроприводу і герметичності затвора.

Несправності та їх усунення

В таблиці перелічені можливі несправності засувки Ду-300 та варіанти їх усунення.
