Засувка паралельна дводискова

•
•
•

Паралельна засувка – це тип фланцевих засувок із дводисковим затвором, диски якого паралельні. Виробляються в чавунних корпусах з уловним діаметром Ду 50, 80, 100, 125, 150, 200, 250, 300, 350, 400, 500, 600, 800, 1000, 1200 мм. Призначені для експлуатації в трубопроводах транспортування води та пари з номінальним тиском Ру10, граничною температурою 225 °С. Управління може бути: ручне – маховиком насадженим на невисувний/висувний шпиндель або через редуктор, дистанційне – електропривод, пневмопривод, гідропривод, електромагнітний привод.

Цена

от 470 грн

Замовити паралельну засувку

Каталог та технічні характеристики

В таблиці вказані основні технічні характеристики засувок з паралельними дисками: номінальний тиск Ру, спосіб монтажу, матеріал ущільнення та корпусу, вид робочого середовища, гранична температура, тип управління. Для ознайомлення з монтажними параметрами: будівельна довжина і висота, умовний діаметр проходу, приєднувальними розмірами – натисніть на потрібну модель паралельної засувки в таблиці.

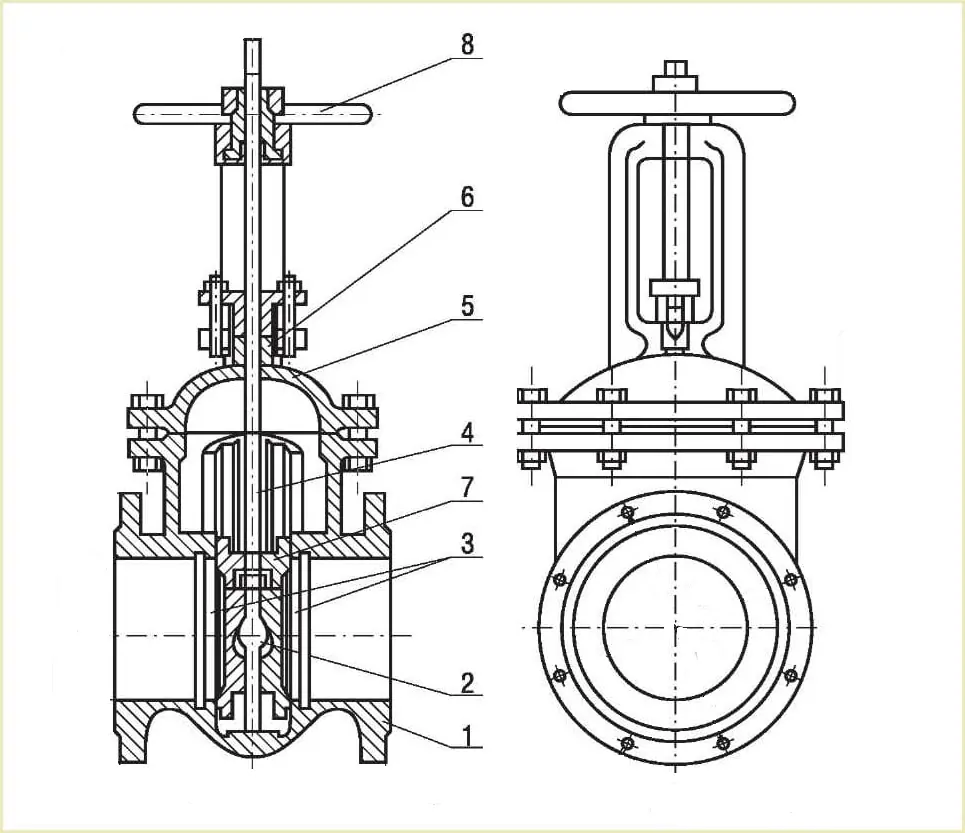

Будова та розміри

Будівельна довжина та діаметри фланців

У таблиці вказані розміри паралельних засувок: будівельна довжина, діаметри, маса. Розміри фланців — ГОСТ 33259-2015.

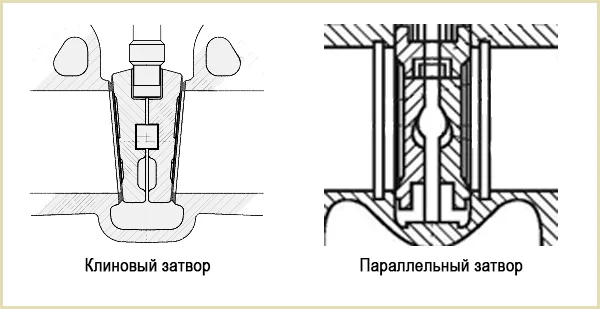

У чому відмінність паралельної засувки від клинової

Відмінність паралельної засувки від клинової полягає в розташуванні ущільнювальних кілець на затворі. У клинових засувках диски розташовані під кутом – при обертанні маховика, клин упирається в сідло корпусу, диски розсуваються і ущільнювальні поверхні дисків притискаються до кільців ущільнювачів корпусу забезпечуючи закриття проходу.

За ущільнювальними поверхнями відрізняють:

• З гумовим клином;
• Без кілец – метал по металу;
• Металічні кільця – нержавійка, латунь, бронза.

В паралельних засувках – диски розташовані паралельно один до одного.

Купити засувку з паралельними дисками

У Систем Якості можете купити паралельні з висувним і невисувним шпинделем з фланцями у відповідь під тиск Ру10 виробництва заводів України, Китаю, Росії, Польщі, Туреччини, Словаччини, МЗВ, ЛМЗ, СРСР. Підберемо фланцеву чавунну паралельну дводискову засувку з ручним керуванням або електроприводом для води, пари, газу, нафти. Все обладнання та вузли проходять випробування, перевірку на стенді з манометром на відповідність параметрам, зазначеним у ГОСТ. У комплекті поставки: запірна засувка з паралельними дисками, паспорт, сумісний з інструкцією з експлуатації та обслуговування, сертифікат (може додаватися в залежності від фірми виробника та серії).

Виконаємо діагностику та ремонт, усунемо несправності та дефекти, проведемо ревізію та притирання арматури зі зберігання (заміна прокладок, набивання, змащення), опресування (гідровипробування). Гарантія на засувки 12 місяців за умови дотримання умов експлуатації та СНіП (будівельні норми та правила).

Ціна в Україні

Ціна паралельної засувки залежить від фігури, тиску РУ (Pn), діаметра ДУ (Dn), класу герметичності затвора та року випуску (нова, складське зберігання після ревізії). Для опту діє система знижок 5-15% від прайсу. Для прорахунку вартості засувки паралельної дводискової – зверніться до менеджера або надішліть запит на пошту.
