Засувки штампозварні

Засувка штампозварна фланцева клинова
  • Штампозварна засувка фланцева ГОСТ 12815
  • Засувка зварна сталева клинова фланцева з висувним шпинделем
  • засувка зварна сталева Ру-16
Засувка штампозварна – це різновид клинових засувок, корпус яких виготовляється з листової та корозійностійкої сталі методом зварювання. Штампозварная технологія виробництва дозволяє знизити вартість запірної арматури, зменшити вагу і при необхідності будівельну довжину. Сфера застосування – водопровідні магістралі, теплопостачання, нафтогазопроводи, хімічні виробництва з номінальним тиском робочого середовища у трубопроводі до 25 кгс/см2. Приєднання фланцеве ГОСТ 12815 та під приварювання, будівельна довжина ГОСТ 3706.

Ціна

від 4700 грн

Каталог штампозварних засувок

Нижче каталог діаметрів штампозварних засувок з їх основними параметрами та технічними характеристиками: будівельна довжина, висота, ширина, вага, робочий тиск.

Засувки штампозварні з висувним шпинделем Ру 1-10 кгс/см2

Засувки штампозварні з висувним шпинделем Ру 10

Засувка штампозварна Ру, МПа Маркування Розміри, мм n, шт. Маса, кг
L B Н Н1 h D1 d
Ду-150 1,0 30с42нж, 30с942нж 210 285 832 692 140 240 22 8 69
Ду-200 1,0 230 340 912 744 168 295 22 8 98
Ду-250 1,0 250 390 1063 868 195 350 22 12 124
Ду-300 1,0 270 440 1261 1041 220 400 22 12 170
Ду-350 0,63 30с46нж, 30с946нж 290 500 1385 1135 250 445 22 12 173
1,0 30с42нж, 30с942нж 290 500 1372 1122 250 460 22 16 218
Ду-400 0,63 30с46нж, 30с946нж 310 600 1542 1275 268 495 22 16 300
1,0 30с42нж, 30с942нж 406 565 1543 1260 283 515 26 16 334
Ду-500 0,63 30с46нж, 30с946нж 350 684 1880 1560 320 600 22 16 390
1,0 30с542нж, 30с942нж 457 710 1890 1555 335 620 26 20 493
Ду-600 0,63 30с46нж, 30с946нж 390 790 2189 1811 378 705 26 20 498
1,0 30с542нж, 30с942нж 508 820 2195 1805 390 725 30 20 780
Ду-700 0,63 30с546нж, 30с946нж 430 900 2485 2055 430 810 26 24 650
1,0 30с542нж, 30с942нж 610 935 2503 2055 448 840 30 24 990
Ду-800 0,4 30с547нж, 30с947нж 470 1018 2788 2300 488 920 30 24 1180
0,63 30с546нж, 30с946нж 470 1018 2788 2300 488 920 30 24 1298
1,0 30с542нж, 30с942нж 660 1162 2800 2295 505 950 33 24 1464
Ду-900 0,4 30с547нж, 30с947нж 510 1180 3091 2553 538 1020 30 24 1280
0,63 30с546нж, 30с946нж 510 1180 3091 2553 538 1020 30 24 1750
1,0 30с542нж, 30с942нж 711 1210 3108 2553 555 1050 33 28 2070
Ду-1000 0,4 30с547нж, 30с947нж 550 1290 3394 2804 588 1120 30 28 1320
0,63 30с546нж, 30с946нж 550 1290 3394 2804 588 1120 30 28 1920
1,0 30с542нж, 30с942нж 813 1260 3415 2805 610 1160 33 28 2390
Ду-1200 0,4 30с547нж, 30с947нж 700 1512 4083 3382 700 1340 33 32 1937
0,63 30с546нж, 30с946нж 900 1512 4083 3382 700 1340 33 32 3050
1,0 30с542нж, 30с942нж 1050 1565 4098 3370 728 1380 39 32 3975
Ду-1400 0,16 30с514нж, 30с914нж 900 1668 4708 3920 788 1520 30 36 2434
0,63 30с546нж, 30с946нж 900 1730 4680 3870 810 1560 33 36 3963
1,0 30с542нж, 30с942нж 1050 1785 4708 3870 838 1590 45 36 4600
Ду-1500 0,1 30с511нж, 30с911нж 700 1812 4959 4114 845 1630 30 40 3200
0,25 30с514нж, 30с914нж 950 1812 4959 4114 845 1630 30 40 3509
0,63 30с546нж, 30с946нж 950 1815 4977 4136 863 1660 33 40 5214
Ду-1600 0,1 30с511нж, 30с911нж 1000 1938 5249 4352 897 1730 30 40 4100
0,25 30с514нж, 30с914нж 1000 1938 5249 4352 897 1730 30 40 4570
0,63 30с546нж, 30с946нж 1000 1930 5280 4370 910 1760 33 40 6218
Ду-1800 0,1 30с511нж, 30с911нж 1250 2095 5863 4870 993 1930 30 44 5254
0,25 30с514нж, 30с914нж 1250 2095 5863 4870 993 1930 30 44 6480
Ду-2000 0,1 30с511нж, 30с911нж 1500 2290 6513 5418 1095 2130 30 48 8295
0,25 30с514нж, 30с914нж 1500 2390 6513 5418 1095 2130 30 48 10618
Ду-2200 0,1 30с511нж, 30с911нж 1750 2605 7163 5960 1203 2340 33 52 10750
0,25 30с514нж, 30с914нж 1750 2605 7163 5960 1203 2340 33 52 12900
Ду-2400 0,1 30с511нж, 30с911нж 2000 2805 7813 6510 1303 2540 33 56 13760
0,25 30с514нж, 30с914нж 2000 2805 7813 6510 1303 2540 33 56 16512

Засувки штампозварні з невисувним шпинделем Ру 2,5-10 кгс/см2

Засувка сталева зварна з невисувним шпинделем креслення

Засувка штампозварна Ру, МПа Маркування Розміри, мм n, шт. Маса, кг
L B Н Н1 h D1 d
Ду-200 1,0 30с530нж, 30с930нж 292 340 712 544 168 295 22 8 108
Ду-250 330 390 813 618 195 350 22 12 136
Ду-300 381 440 961 741 220 400 22 12 187
Ду-350 290 500 1080 830 250 460 22 16 240
Ду-400 0,63 – 310 600 1252 984 268 495 22 16 326
1,0 30с530нж, 30с930нж 406 565 1267 984 283 515 26 16 342
Ду-500 0,63 – 350 684 1490 1170 320 600 22 16 438
1,0 30с530нж, 30с930нж 457 710 1500 1170 335 620 26 20 523
Ду-600 0,63 – 390 790 1700 1322 378 705 26 20 539
1,0 30с530нж, 30с930нж 508 820 1712 1322 390 725 30 20 800
Ду-700 0,63 – 430 900 1895 1465 430 810 26 24 630
1,0 30с530нж, 30с930нж 610 935 1913 1465 448 840 30 24 1030
Ду-800 0,25 30с525нж, 30с925нж 660 1015 2103 1615 488 920 30 24 1012
0,63 – 660 1015 2103 1615 488 920 30 24 1414
1,0 30с530нж, 30с930нж 660 1050 2120 1615 505 950 33 24 1600
Ду-900 0,25 30с525нж, 30с925нж 565 1115 2312 1774 538 1020 30 24 1408
0,63 – 565 1115 2312 1774 538 1020 30 24 1925
1,0 30с530нж, 30с930нж 711 1170 2312 1774 538 1050 33 28 2277
Ду-1000 0,25 30с525нж, 30с925нж 660 1215 2522 1935 588 1120 30 28 1510
0,63 – 660 1215 2522 1935 588 1120 30 28 1920
1,0 30с530нж, 30с930нж 813 1290 2522 1935 588 1160 33 28 2800
Ду-1200 0,25 30с525нж, 30с925нж 700 1550 3195 2495 700 1320 30 32 2131
0,63 – 700 1550 3195 2495 700 1340 33 32 2944
1,0 30с530нж, 30с930нж 1000 1605 3223 2495 728 1380 39 32 4325
Ду-1400 0,25 30с525нж, 30с925нж 900 1725 3583 2795 788 1520 30 36 3140
0,63 – 900 1770 3605 2795 810 1560 33 36 4300
1,0 30с530нж, 30с930нж 1050 1800 3611 2774 837 1590 45 36 5200
Ду-1500 0,1 – 950 1830 3785 2945 840 1630 30 40 3510
0,25 30с525нж, 30с925нж 950 1830 3785 2945 840 1630 30 40 3790
0,63 – 1050 1860 3820 2957 863 1660 33 40 5735
Ду-1600 0,1 – 1000 1935 3987 3095 893 1730 30 40 4200
0,25 30с525нж, 30с925нж 1000 1935 3987 3095 893 1730 30 40 4590
0,63 – 1000 1930 4080 3170 910 1760 33 40 6838
Ду-1800 0,1 – 1250 2135 4423 3430 993 1930 30 44 5780
0,25 30с525нж, 30с925нж 1250 2135 4423 3430 993 1930 30 44 6720
Ду-2000 0,1 – 1500 2400 4827 3695 1131 2130 30 48 9124
0,25 30с525нж, 30с925нж 1500 2400 4827 3695 1131 2130 30 48 11680
Ду-2200 0,1 – 1750 2555 5233 4030 1203 2340 33 52 11875
0,25 30с525нж, 30с925нж 1750 2555 5233 4030 1203 2340 33 52 14190
Ду-2400 0,1 – 2000 2805 5613 4310 1303 2540 33 56 14448
0,25 30с525нж, 30с925нж 2000 2805 5613 4310 1303 2540 33 56 17339

Засувки штампозварні клинові з висувним шпинделем Ру 16-25 кгс/см2

Засувки штампозварні з висувним шпинделем Ру 25 креслення

Штампозварна засувка Ру, кгс/см2 Фігура Габаритні та приєднувальні, мм n, шт. Маса фланцева/приварювання, кг
L В Н Н1 h D1 d
Ду150 16 30с41нж, 30с941нж, 30с50нж, 30с950нж 350 410 875 735 140 240 22 8 90/71
25 30с64нж, 30с964нж, 30с507нж, 30с907нж 350 430 885 735 150 250 26 8 92/72
Ду200 16 30с41нж, 30с941нж, 30с50нж, 30с950нж 400 465 1028 860 168 295 22 12 111/90
25 30с64нж, 30с964нж, 30с507нж, 30с907нж 400 490 1040 860 180 310 26 12 203/177
Ду250 16 30с41нж, 30с941нж, 30с50нж, 30с950нж 450 535 1188 985 203 355 26 12 162/133
25 30с64нж, 30с964нж, 30с507нж, 30с907нж 450 580 1255 1030 225 360 30 12 274/236
Ду300 16 30с41нж, 30с941нж, 30с50нж, 30с950нж 500 590 1385 1155 230 410 26 12 220/184
25 30с64нж, 30с964нж, 30с507нж, 30с907нж 500 615 1398 1155 243 430 30 16 374/326
Ду350 16 30с41нж, 30с941нж, 30с50нж, 30с950нж 550 650 1540 1280 260 470 26 16 333/287
25 30с64нж, 30с964нж, 30с507нж, 30с907нж 550 680 1555 1280 275 490 33 16 465/397
Ду400 16 30с41нж, 30с941нж, 30с50нж, 30с950нж 600 710 1695 1405 290 525 30 16 481/419
25 30с564нж, 30с964нж, 30с507нж, 30с907нж 600 752 1706 1401 313 550 33 16 523/447
Ду500 16 30с541нж, 30с941нж, 30с550нж, 30с950нж 700 840 2010 1655 355 650 33 20 880/750
25 30с564нж, 30с964нж, 30с507нж, 30с907нж 700 860 2050 1685 365 660 39 20 1010/870
Ду600 16 30с541нж, 30с941нж, 30с550нж, 30с950нж 800 970 2325 1905 420 770 39 20 1220/1023
25 30с564нж, 30с964нж, 30с507нж, 30с907нж 800 958 2338 1906 432 770 39 20 1304/1087
Ду700 16 30с541нж, 30с941нж, 30с550нж, 30с950нж 900 1040 2640 2185 455 840 39 24 1443/1275
25 30с564нж, 30с964нж, 30с507нж, 30с907нж 900 1090 2665 2185 480 875 45 24 1648/1394
Ду800 16 30с541нж, 30с941нж, 30с550нж, 30с950нж 1000 1118 2869 2359 510 950 39 24 2024/2024
25 30с564нж, 30с964нж, 30с507нж, 30с907нж 1000 1174 2932 2394 538 990 45 24 2850/2481
Ду900 16 30с541нж, 30с941нж, 30с550нж, 30с950нж 1100 1285 3235 2675 560 1050 39 28 3210/3062
25 30с564нж, 30с964нж, 30с507нж, 30с907нж 1100 1285 3268 2675 593 1090 52 28 4334/4287
Ду1000 16 30с541нж, 30с941нж, 30с550нж, 30с950нж 1200 1385 3598 2970 628 1170 45 28 3807/3649
Ду1200 16 1400 1615 4295 3552 743 1390 52 32 4931/4335

Засувки штампозварні клинові з невисувним шпинделем Ру 16-25 кгс/см2

Засувки штампозварні з невисувним шпинделем Ру 16 креслення

Зварна засувка Ру, кгс/см2 Фігура Габаритні та приєднувальні, мм n, шт. Маса фланцева/приварювання, кг
L В Н Н1 h D1 d
Ду150 16 – 350 410 725 585 140 240 22 8 165/146
25 30с527нж, 30с927нж 350 430 735 585 150 250 26 8 179/154
Ду200 16 – 400 465 828 660 168 295 22 12 218/192
25 30с527нж, 30с927нж 400 490 840 660 180 310 26 12 246/215
Ду250 16 – 450 535 938 735 203 355 26 12 303/267
25 30с527нж, 30с927нж 450 580 1005 780 225 360 30 12 333/287
Ду300 16 – 500 590 1085 855 230 410 26 12 418/373
25 30с527нж, 30с927нж 500 615 1098 855 243 430 30 16 459/400
Ду350 16 – 550 650 1190 930 260 470 26 16 497/441
25 30с527нж, 30с927нж 550 680 1205 930 275 490 33 16 569/486
Ду400 16 – 600 710 1295 1005 290 525 30 16 590/514
25 30с527нж, 30с927нж 600 740 1310 1005 305 550 33 16 640/548
Ду500 16 – 700 840 1510 1155 355 650 33 20 1080/924
25 30с527нж, 30с927нж 700 860 1550 1185 365 660 39 20 1260/1068
Ду600 16 – 800 970 1725 1305 420 770 39 20 1372/1179
25 30с527нж, 30с927нж 800 970 1755 1335 420 770 39 20 1596/1331
Ду700 16 – 900 1040 1940 1485 455 840 39 24 1767/1560
25 30с527нж, 30с927нж 900 1090 1965 1485 480 875 45 24 2018/1707
Ду800 16 – 1000 1118 2357 1847 510 950 39 24 2382/2265
25 30с527нж, 30с927нж 1000 1173 2420 1882 538 990 45 24 2850/2481
Ду900 16 – 1100 1285 2515 1955 560 1050 39 28 3434/3277
25 30с527нж, 30с927нж 1100 1285 2540 1947 593 1090 52 28 4638/4588
Ду1000 16 – 1200 1385 2598 1970 628 1170 45 28 4400/3962
Ду1200 16 1400 1615 3286 2543 743 1390 52 32 5684/4954

Засувки штампозварні циліндричні сталеві

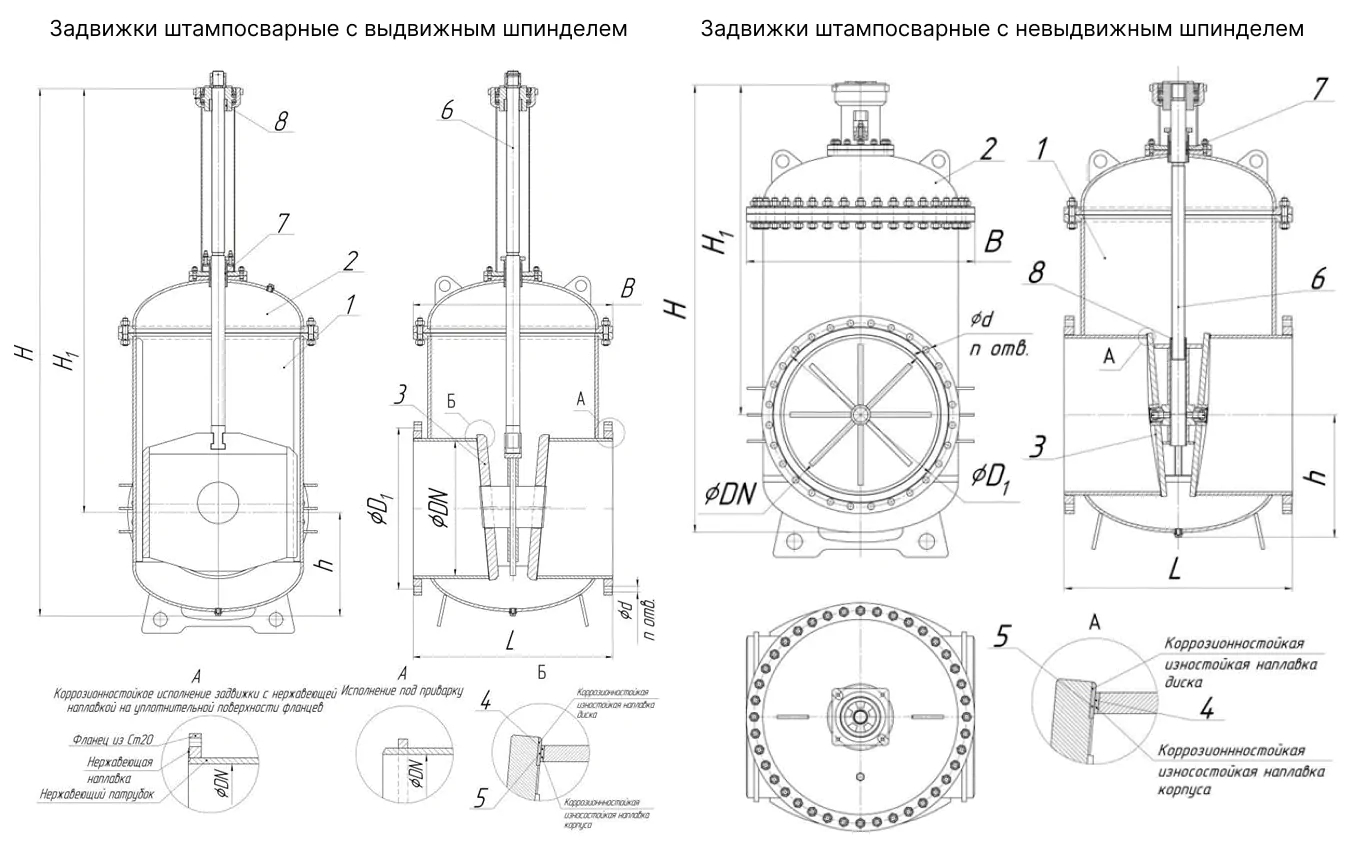

Засувки штампосварні циліндричні фланцеві сталеві креслення

Засувка зварна PN, МПа Шпиндель Маркування Приєднувальні розміри, мм n, шт. Маса фланцева/під приварювання, кг
Н Н1 h L В D1 d
1000 мм 2,5 Висувний 30с507нж 30с907нж 3803 3026 777 1400 1455 1210 56 28 5142/4590
Невисувний 30с527нж, 30с927нж 2804 2064 740 5245/4682
1200 мм 2,5 Висувний 30с507нж 30с907нж 4448 3600 848 1600 1675 1420 56 32 8200/6520
Невисувний 30с527нж, 30с927нж 3248 2400 848 7338/6650
1400 мм 1,6 Висувний 30с550нж 30с950нж 5080 4100 980 1800 1925 1590 56 40 8444/6716
Нисувний – 3880 2900 980 9035/7207
2,5 Висувний 30с507нж 30с907нж 5120 4130 990 1800 1925 1640 62 36 11800/9700
Невисувний 30с527нж, 30с927нж 3920 2930 990 12626/10327

Позначення та розшифрування маркування

У таблиці вказано розшифрування умовних позначень матеріалів корпусу та ущільнювальних кілець штампосварних клинових засувок.

Розшифровка позначень маркування засувок
Ущільнювальні кільця Корпус Привод
Матеріал Код Матеріал Код Матеріал Код Матеріал Код Тип Код
Латунь та бронза БР Ебонит Э Сталь вуглецева С Монель-метал МН Черв’ячний 3
Монель-металл МН Гума Р Сталь легована ЛС Вінпласт ВП Циліндрічний 4
Нержавіюча сталь НЖ Вінпласт ВП Сталь корозійностійка або нержавіюча НЖ Пласмас П Конічний 5
Нітрована сталь НТ Пласмас П Чавун сірий Ч Порцеляна К Пневматичний 6
Бабіт БТ Без вставних або наплавлених кілець БК Чавун ковкий КЧ Титан ТН Гідравлічний 7
Стеліт СТ Фторопласт ФТ Латунь або бронза Б Скло СК Електромагнітний 8
Сормайт СР Шкіра К Алюміній А Електричний 9

Купити штампозварні засувки

У Систем Якості можете купити штампосварні засувки з електроприводом або редукторні з ручним керуванням. Всі зварні засувки проходять випробування, перевірку на стенді з манометром на відповідність параметрам, зазначеним у ГОСТ. У комплекті поставки: сталева штампосварна засувка фланцева або під приварювання, паспорт суміщений з інструкцією з експлуатації та обслуговування, сертифікат (може додаватись залежно від фірми виробника та серії).

Виконаємо діагностику та ремонт засувок, зворотніх клапанів, кульових кранів, затворів батерфляй, вентилів, електроприводів, затворів дискових поворотних, усунемо несправності та дефекти, проведемо ревізію та притирання арматури зі зберігання (заміна прокладок, набивання, мастила), опресування (гідровипробування). Гарантія на зварні засувки 12 місяців за умови дотримання умов експлуатації та БНіП (будівельні норми та правила).

Ціна зварної засувки в Україні

Ціна зварної засувки залежить від фігури, тиску РУ (Pn), діаметра ДУ (Dn), класу герметичності затвора та року випуску (нова, складське зберігання після ревізії). Для опту діє система знижок 5-15% від прайсу. Для прорахунку вартості засувки з чавуну – зверніться до менеджера або надішліть запит на пошту.

Компанія Системи Якості постачальник надійної запірної арматури
