Зворотній клапан

Зворотній клапан – це вид захисної арматури для автоматичного запобігання зворотному руху та перепаду тиску робочого середовища у трубопроводі. За типом затвора розрізняють кульові, підйомні, приймальні, тарілчасті пружинні, дискові, двостулкові, одностулкові, мембранні. Тип приєднання – міжфланцевий, фланцевий, муфтовий (різьбовий), штуцерний. Виготовляються в латунних, чавунних, сталевих, нержавіючих корпусах під номінальний тиск Ру-2,5, Ру-10, Ру-16, Ру-25, Ру-40, Ру-63.

Ціна

від 210 грн

Замовити зворотній клапан

•
•
•

Каталог діаметрів зворотних клапанів

У каталозі умовні діаметри проходу фланцевих, міжфланцевих, різьбових зворотних клапанів. Переходьте до потрібного Ду для ознайомлення з технічними характеристиками, кресленнями, розмірами та умовами експлуатації.

Технічні характеристики

Пристрій та принцип роботи клапана зворотної дії

Основні елементи пристрою зворотнього клапана – корпус, який є проточною частиною та запірний елемент. Затвор може бути двостулковий, одностулковий, тарілчастий, кульовий, дисковий, мембранний. Незалежно від конструкції та пристрою, принцип роботи клапана зворотної дії однаковий. Затвор забезпечує рух потоку лише одному напрямку. При зниженні тиску робочого середовища затвор перекриває прохід запобігаючи реверсивному руху потоку. Застосовуються для захисту трубопроводів, насосів, котлів та іншого обладнання від гідроударів.

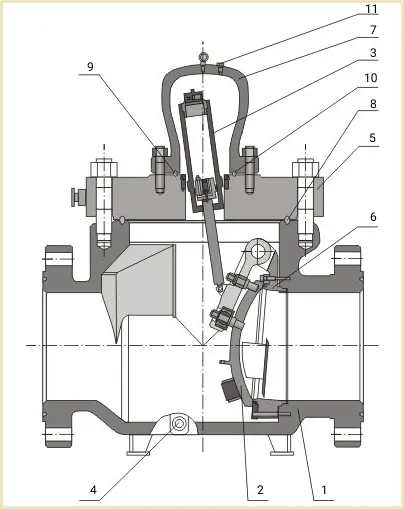

На кресленні пристрій зворотного фланцевого клапана:

1. Корпус;
2. Затвор;
3. Демпфер;
4. Заглушка;
5. Фланець;
6. Сідло;
7. Кришка;
8. Кільце;
9. Кільце;
10. Розрізне кільце;
11. Заглушка.

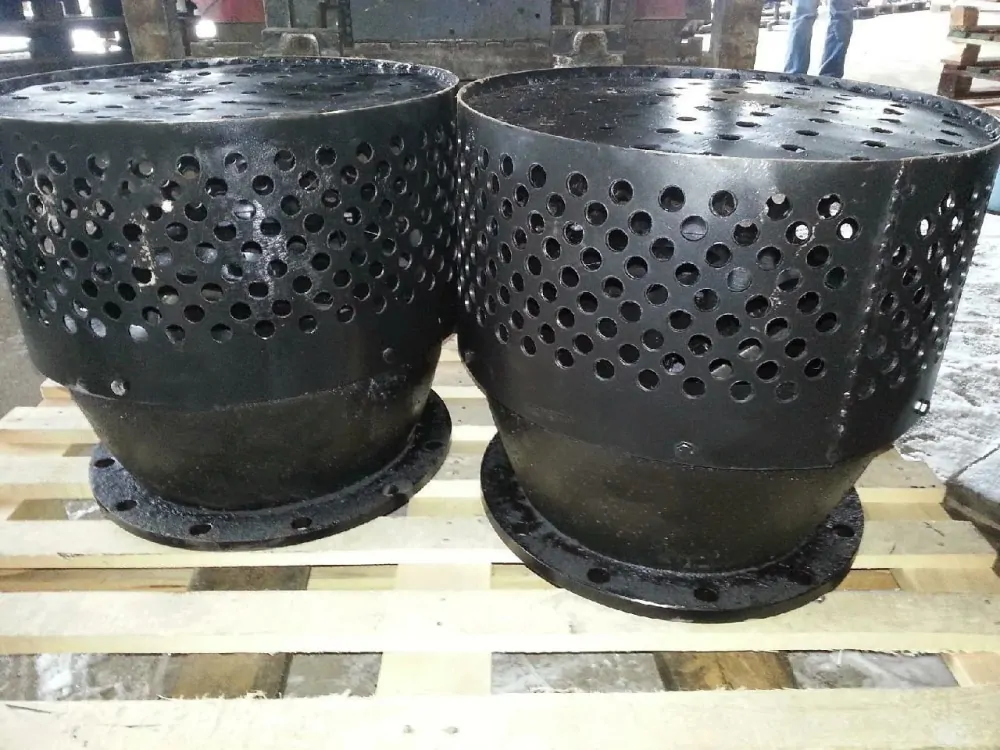

Типи та види зворотних клапанів

Кульові зворотні клапани – при русі робочого середовища в заданому напрямку тиск потоку піднімає затвор у вигляді металевої кулі вгору звільняючи прохідний отвір. При зміні напрямку потоку, шар опускається вниз і притискається до сідла перекриваючи прохід.

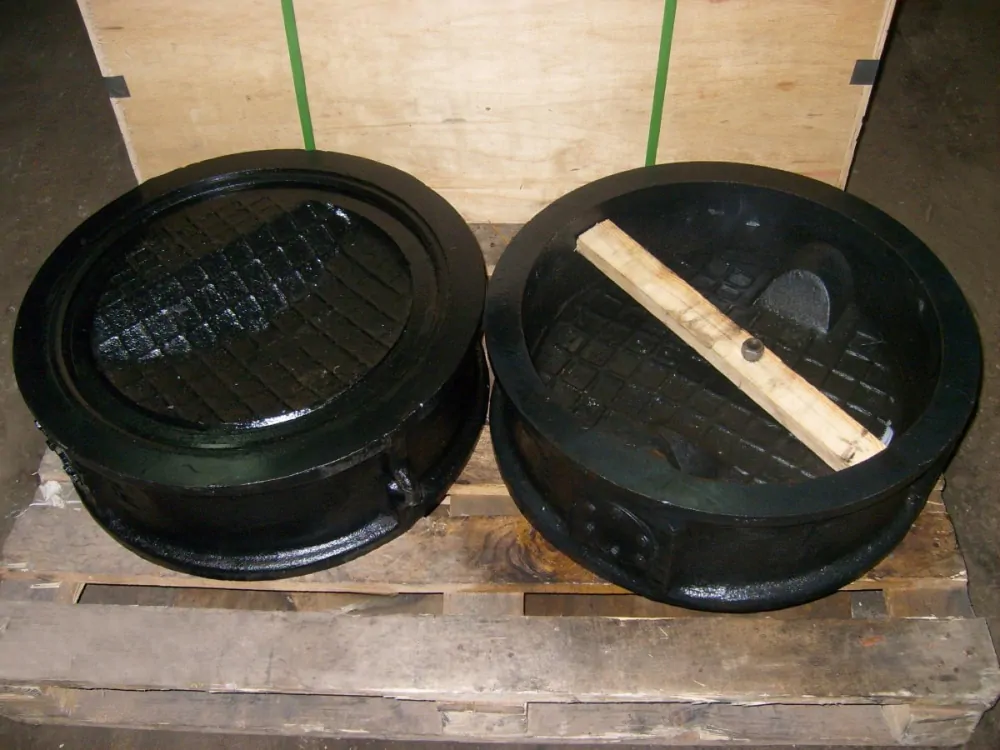

Поворотні зворотні клапани – як затвор використовується пелюстка (стулка), яка за рахунок тиску відкидається відкриваючи прохід. Реверсивний рух притискає клапан до проходу, чим запобігає зворотному руху рідин, газів тощо.

Підйомні зворотні клапани – у положенні закрито, золотник притиснутий до сідла пружиною. При досягненні номінального тиску затвор піднімається пропускаючи потік.

Двостулковий зворотний клапан – принцип роботи як у поворотного, відмінність – дві пелюстки. Мають підвищений гідравлічний опір.

Дисковий зворотній клапан – плоский із пружним штоком перекриває прохід. Відкриття здійснюється стиснення пружини за рахунок тиску потоку. При зниженні тиску пружина притискає диск до сідла закриваючи прохід.

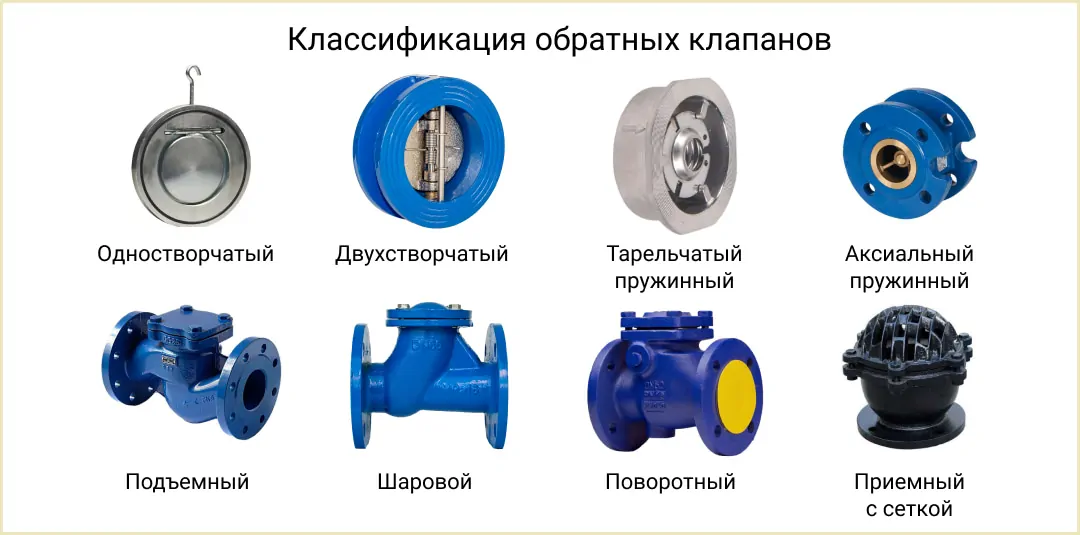

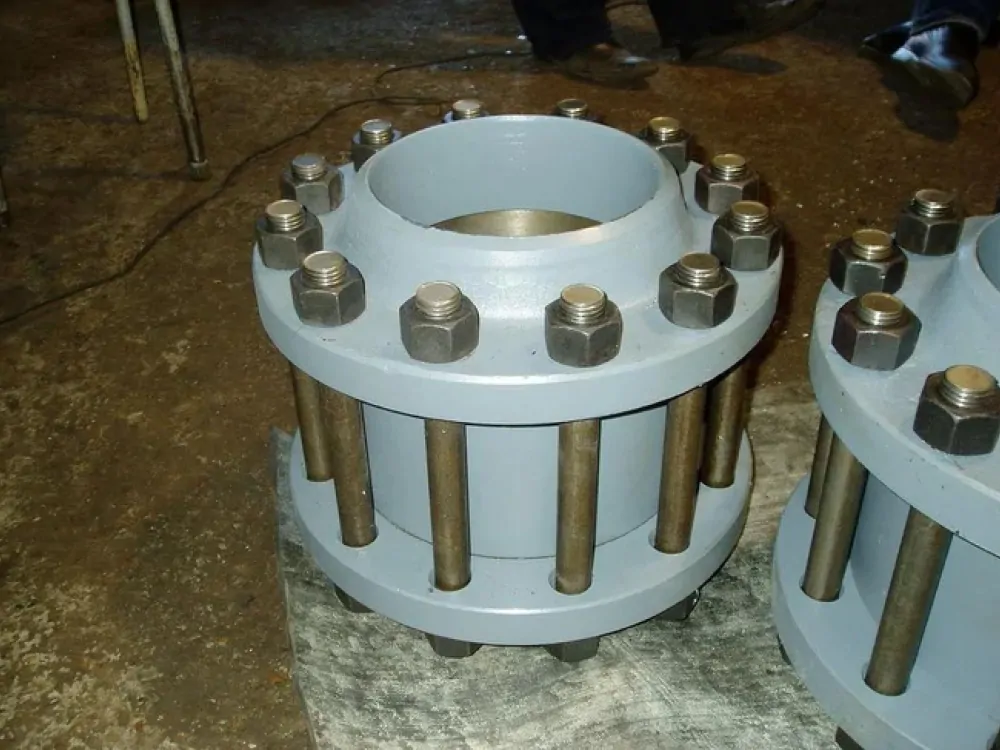

Тип монтажу до трубопроводу – муфтовий, міжфланцевий, фланцевий, приварний. На малюнку нижче показано класифікацію клапанів зворотної дії за типом запірного елемента.

Позначення та розшифрування маркування

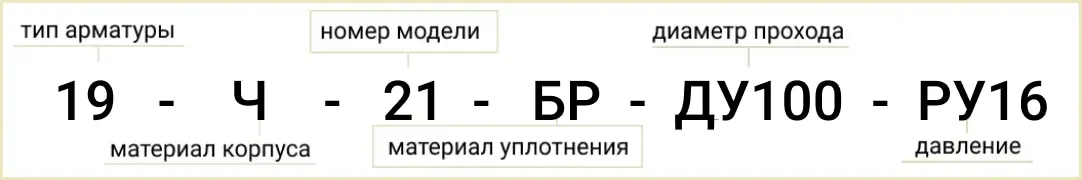

На корпусі зворотного клапана вказується марка у вигляді індексу системи ЦКБА (центрального конструкторського бюро арматуробудування). Позначення наносяться шляхом виливки або таврування. Маркування клапана зворотної дії містить такі параметри та характеристики:

1. Тип арматури;
2. Умовний діаметр проходу;
3. Робочий тиск;
4. Тип приводу зворотного клапана;
5. Матеріал ущільнювальних кілець.

Купити запірний зворотній клапан

У Систем Якості можете купити запірні клапани фланцеві, міжфланцеві, муфтові, з фільтром, латунні, чавунні, сталеві, нержавіючі. Підберемо клапани зворотної дії для води, пари, газу, каналізації, трубопроводу, насоса, вентиляції, паливний, вентилятора, компресора, зливу, вакуумний, повітряний, масляний, гідравлічний, для водопостачання, пневматичний, протипожежний, вибухозахищений. Завжди на складі зворотні клапани виробництва заводів України, Китаю, Росії, Польщі, Іспанії, Португалії, Туреччини, Словаччини, торгових марок danfoss, zetkama, valtec, tecofi, grundfos, hawle, york, vents. Все обладнання та вузли проходять випробування, перевірку на стенді з манометром на відповідність параметрам, зазначеним у ГОСТ. У комплекті поставки: зворотний клапан запірний, паспорт суміщений з інструкцією з експлуатації та обслуговування, сертифікат (може додаватися в залежності від фірми виробника та серії).

Виконаємо діагностику та ремонт зворотних клапанів, засувок, кульових кранів, затворів батерфляй, вентилів, електроприводів, затворів дискових поворотних, усунемо несправності та дефекти, проведемо ревізію, опресовування (гідровипробування). Гарантія 12 місяців за умови дотримання умов експлуатації та БНіП (будівельні норми та правила).

Ціна зворотного клапана в Україні

Ціна зворотного клапана залежить від типу – пружинний, кульовий, тарілчастий, дисковий, двостулковий, одностулковий, мембранний, пелюстковий, тиску РУ, діаметра ДУ та року випуску (нова, складське зберігання, після ревізії). Для опту діє система знижок 5-15% від прайсу. Для розрахунку вартості зворотного клапана Ру-2,5, Ру-10, Ру-16, Ру-25, Ру-40, Ру-63 – зверніться до менеджера або відправте запит на пошту.
