Клапан 19ч16бр ДУ-400

Клапан зворотний 19ч16бр Ду-400 Ру-10 поворотний фото дисковий
  • Клапан зворотний 19ч16р Ду400 Ру-10 Мпа фланцевий
  • Клапан поворотний 19ч16бр Ду400 чавунний фланцевий
  • Клапан 19ч16бр з КОФ виробник НЗТА згідно з ГОСТ 12815-80
Клапан 19ч16бр Ду-400 Ру-10 – це зворотний фланцевий клапан поворотного типу з умовним діаметром проходу 400 мм. Застосовується в трубопроводах під час транспортування води, пара з температурою не більше 225 °С. Корпус виготовлений із сірого чавуну, робочий тиск – 10 кгс/см2. Модифікація із гумовим ущільненням затвора – клапан 19ч16р Ду-400.

Ціна

від 55600 грн

Технічні характеристики фланцевих клапанів 19ч16бр Ду-400 Ру-10

У таблиці вказані основні технічні характеристики фланцевого поворотного зворотного клапана 19ч16бр Ду-400: тип запірного елемента, спосіб монтажу, матеріал ущільнення та корпусу, вид робочого середовища, гранична температура, робочий тиск.

Клапан зворотний Умовний діаметр проходу, мм Робочий тиск, Бар Робоче середовище Тип Матеріал Робоча температура, °С Кріплення
Корпусу Ущільнювальних кілець
19ч16бр Ду-400 400 Ру-10 Вода, пара Поворотний Сірий чавун Бронза/Латунь до 225 Фланцеве

Приєднувальні розміри та діаметри

Габаритно-приєднувальні розміри зворотного фланцевого клапана 19ч16бр Ду-400 Ру-10 можуть відрізнятися залежно від заводу виробника – Нікопольський завод трубопровідної арматури НЗТА або китайські та європейські аналоги. Для полегшення монтажу фланцевого чавунного поворотного клапана 19ч16бр узгоджуйте будівельну довжину з менеджером.

Габаритні та приєднувальні розміри клапана 19ч16бр Ду 400 креслення

Клапан 19ч16бр Габаритні та приєднувальні розміри, мм Маса, кг
D D1 D2 L H b n-d
19ч16бр Ду-400 580 525 480 900 520 38 16-31 460.0

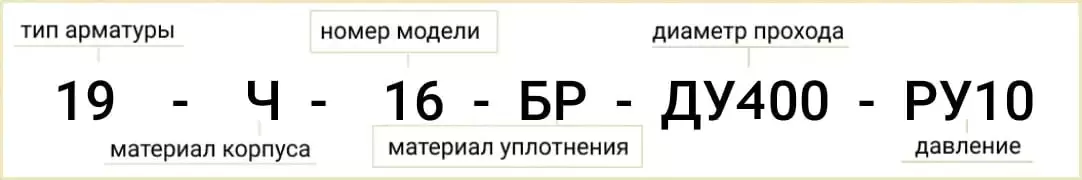

Позначення та розшифровка маркування 19ч16бр ДУ-400 РУ-10

  1. 19 – клапан зворотний поворотний;
  2. Ч – сірий чавун;
  3. 16 – номер моделі;
  4. Бр – латунне ущільнення;
  5. Ду – умовний діаметр проходу;
  6. Ру – робочий тиск.

Маркування чавунного клапана 19ч16бр містить такі параметри та характеристики:

Розшифровка позначення маркування клапана 19ч16бр Ду 400

Купити поворотний зворотний клапан 19ч16бр

У Систем Якості можете купити клапани 19ч16бр Ду-400 Ру-10 та 19ч16р Ду-400 зворотні поворотні фланцеві чавунні для води, пара. Вся запірна арматура проходить випробування, перевірку на стенді з манометром на відповідність параметрам, зазначеним у ГОСТ. У комплекті поставки: зворотний клапан 19ч16бр Ду-400 з КОФ, паспорт поєднаний з інструкцією з експлуатації та обслуговування, сертифікат (може додаватись в залежності від фірми виробника та серії).

Ціна поворотного клапана 19ч16бр Ду400 Pn10 починається від 55600 грн. з ПДВ. На вартість впливає виробник (Україна, Китай, Польща, Туреччина, Словаччина, вітчизняні зберігання), технічний стан, рік виробництва (новий, складське зберігання, після ревізії). Для опту діє система знижок 5-15% від прайсу. Для уточнення актуальної вартості 19ч21бр Ду400 – зверніться до менеджера або надішліть запит на пошту.
