Клапан зворотний 19с47нж

Клапан зворотний 19с47нж поворотний сталевий під приварювання фото
  • Клапан фланцевий 19с47нж для вуглеводню

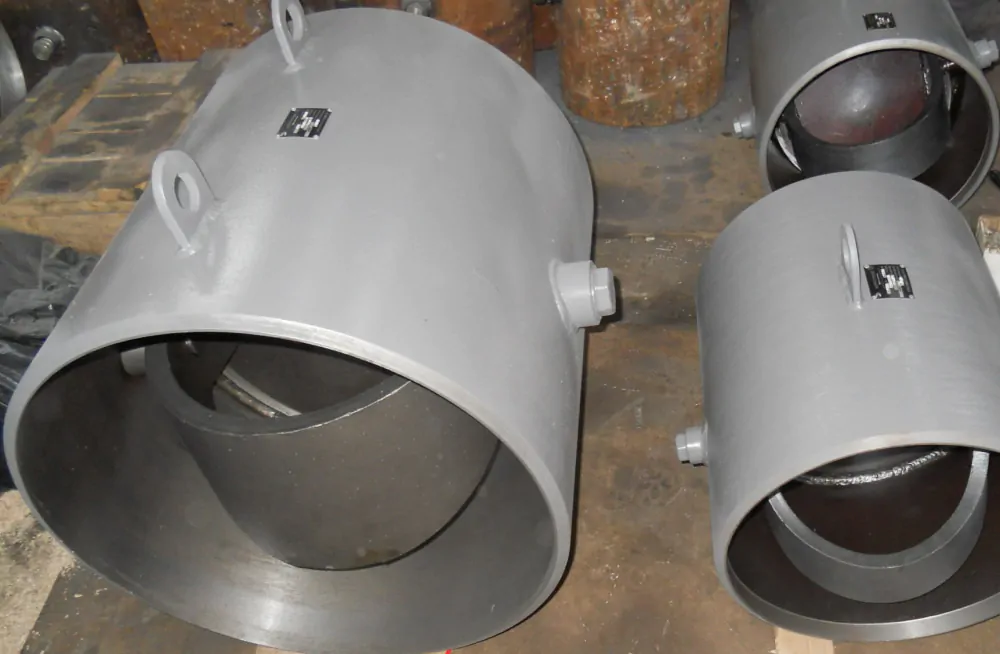

  • Клапан 19с47нж Ру-40 поворотний приварний

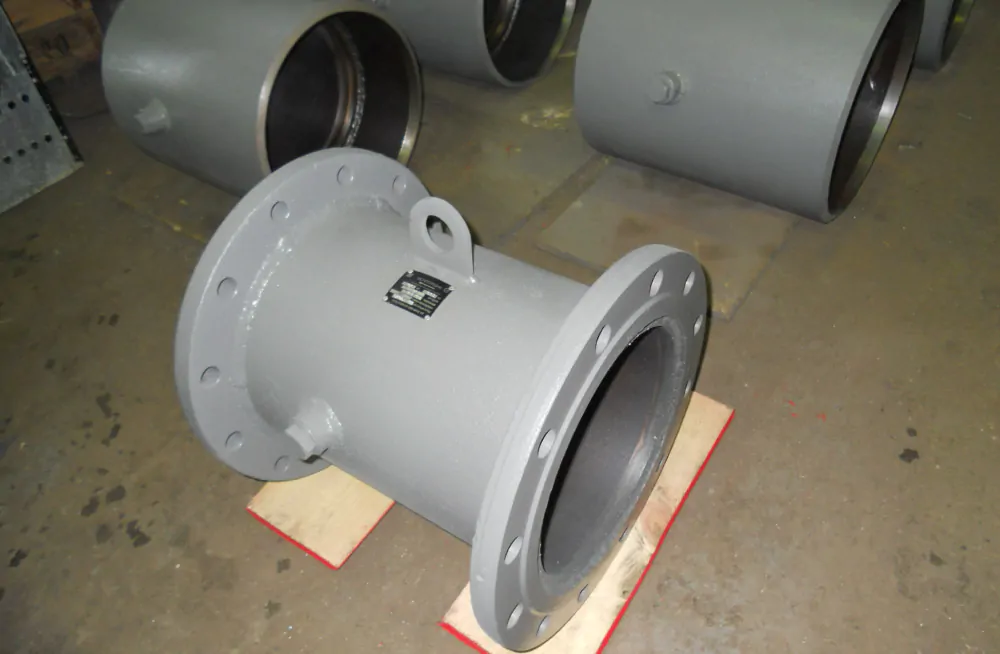

  • Клапан 19с47нж зворотний фланцевий виробник Пенза
Клапан 19с47нж – сталевий поворотний зворотний клапан із робочим тиском Ру-40 кгс/см2. Монтаж до трубопроводу – фланцевий, під приварювання, міжфланцевий стяжний. Виробляється з умовним діаметром проходу Ду – 150, 200, 300, 400, 500, 600 мм. Призначений для автоматичного запобігання зворотному руху робочого середовища у трубопроводі. Робоче середовище – вода, пара, нафта, маслянисті рідини з температурою не більше 425 °С. Модифікація із легованої сталі – клапан 19лс47нж.

Ціна

від 870 грн

Технічні характеристики клапанів 19с47нж Ру-40

У таблиці вказані основні технічні характеристики поворотного зворотного клапана 19с47нж Ру40: тип запірного елемента, спосіб монтажу, матеріал ущільнення та корпусу, вид робочого середовища, гранична температура, робочий тиск.

Клапан зворотний Робочий  тиск, Бар Робоче середовище Тип Матеріал Рабоча температура, °С Кріпленння Управління
Корпусу Ущільнювальних кілець
19с47нж Ру-40 Повітря, вода, пара, газ, вуглеці Поворотний Сталь Нержавіюча сталь до 425 Фланцеве/міжфланцеве/під приварку Автоматичне

Приєднувальні розміри та будівельна довжина

Габаритні та приєднувальні розміри клапана 19с47нж креслення

Габаритно-приєднувальні розміри зворотного клапана 19с47нж можуть відрізнятися залежно від заводу виробника – Пензтяжпромарматура, Івано-Франківський та Саратовський арматурні заводи. Для полегшення монтажу поворотного дискового клапана 19с47нж узгоджуйте будівельну довжину та тип монтажу до трубопроводу – під приварювання, фланцевий, міжфланцевий. Матеріали основних деталей

  • Корпус, посадкове кільце, захлопка – Сталь 20;
  • вісь, вухо – Сталь 20Х13:
  • Болт, гайка – СТ 35.
Клапан 19с47нж Тип приєднання Будівельна довжина, мм Маса, кг
19с47нж Ду-150 Фланцеве 250 45
Під приварку 200 18
19с47нж Ду-200 Фланцеве 250 76
Міжфланцеве 340 98
Під приварку 250 26
19с47нж Ду-300 Фланцеве 350 190
Міжфланцевое 460 240
Під приварку 350 76
19с47нж Ду-400 Фланцеве 500 335
Міжфланцеве 650 420
Під приварку 450 120
19с47нж Ду-500 Фланцеве 550 470
Міжфланцеве 700 628
Під приварку 550 240
19с47нж Ду-600 Фланцеве 650 660
Міжфланцеве 750 890
Під приварку 650 340

Позначення та розшифрування маркування

  1. 19 – клапан зворотний поворотний;
  2. С – сталь;
  3. 47 – номер моделі;
  4. Нж – нержавіюче ущільнення;
  5. Ду – умовний діаметр проходу;
  6. Ру – робочий тиск.

Маркування сталевого клапана 19с47нж містить такі параметри та характеристики:

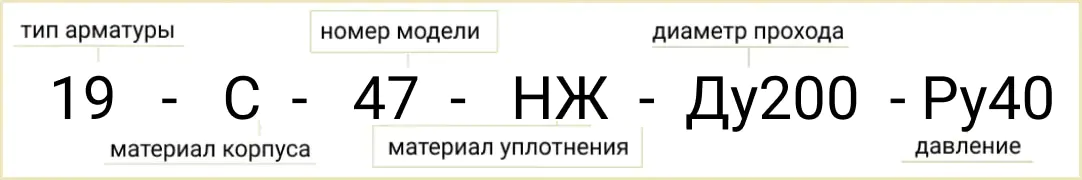

Розшифровка позначення маркування клапана 19с47нж

Купити поворотний зворотний клапан 19с47нж

У Систем Якості можете купити клапани 19с47нж Ру-40 і 19лс47нж зворотні поворотні сталеві однодискові для повітря, води, пари, газу, рідких та газових сумішей вуглеводнів. Вся запірна арматура проходить випробування, перевірку на стенді з манометром на відповідність параметрам, зазначеним у ГОСТ. У комплекті поставки: зворотний клапан 19с47нж фланцевий, під приварювання або міжфланцевий, паспорт поєднаний з інструкцією з експлуатації та обслуговування, сертифікат (може додаватися в залежності від фірми виробника та серії).

Виконаємо діагностику та ремонт 19лс47нж Ру40, усунемо несправності та дефекти, проведемо ревізію та притирання, гідровипробування. Гарантія 12 місяців за умови дотримання умов експлуатації та БНіП (будівельні норми та правила).

Ціна сталевого клапана 19с47нж в Україні

Ціна поворотного клапана 19с47нж Ру-40 залежить від діаметра Ду, типу монтажу до трубопроводу, виробника (Україна, Китай, Росія, Польща, Туреччина, Словаччина, вітчизняні СРСР із зберігання), технічного стану та року виробництва (нова, складське зберігання, після ревізії). Для опту діє система знижок 5-15% від прайсу. Для уточнення актуальної вартості 19с47нж – зверніться до менеджера або надішліть запит на пошту.
