Клапан зворотний 19ч21бр

Клапан зворотний 19ч21бр поворотний однодисковий фото

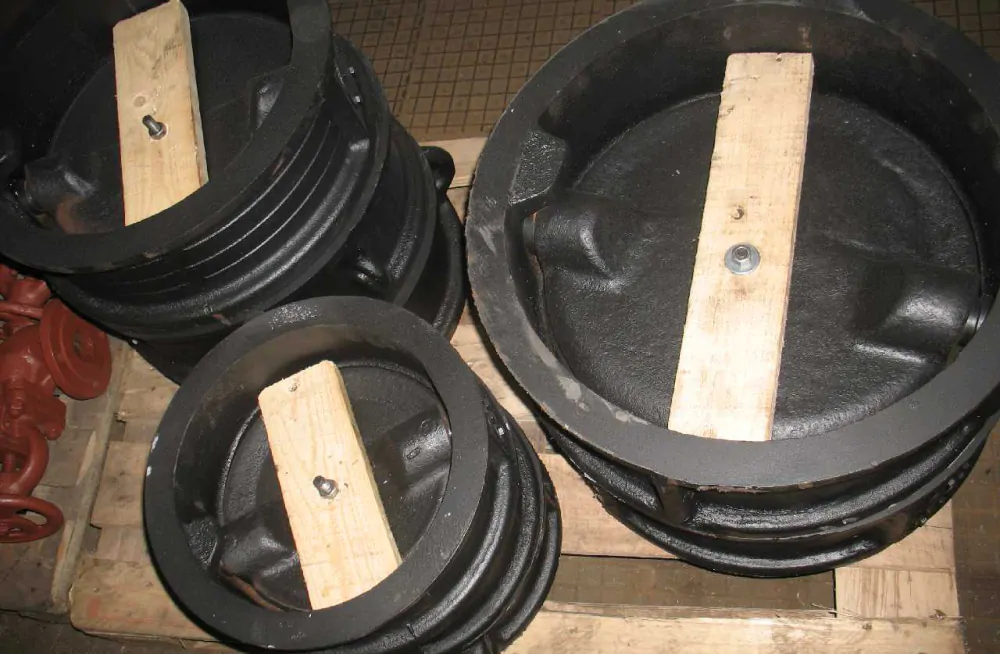

  • Клапан міжфланцевий 19ч21бр чавунний для води

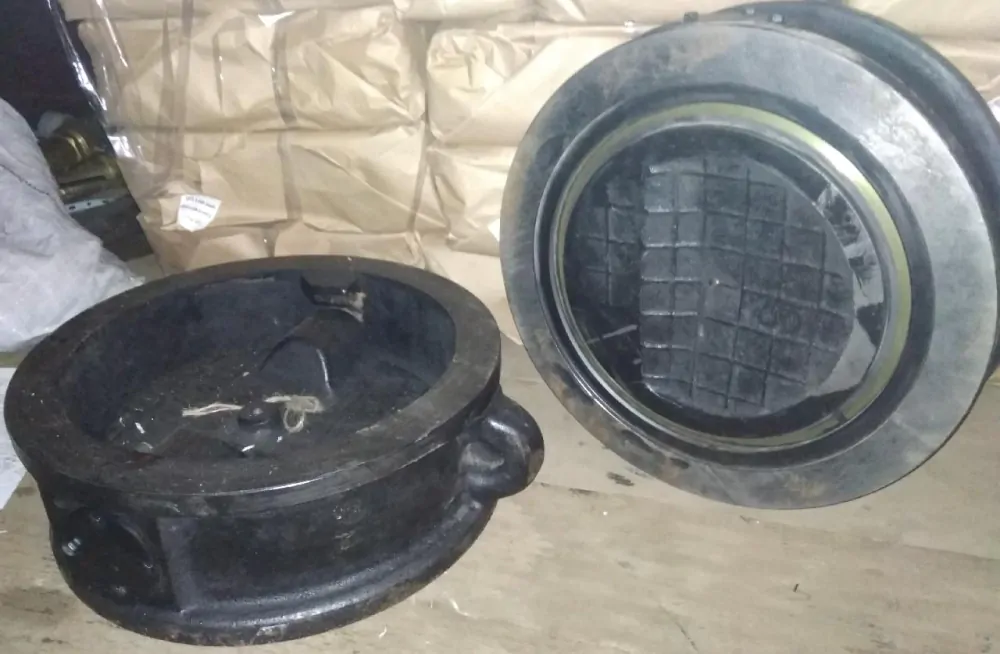

  • Клапан 19ч21бр Ру-16 фланцевий дисковий

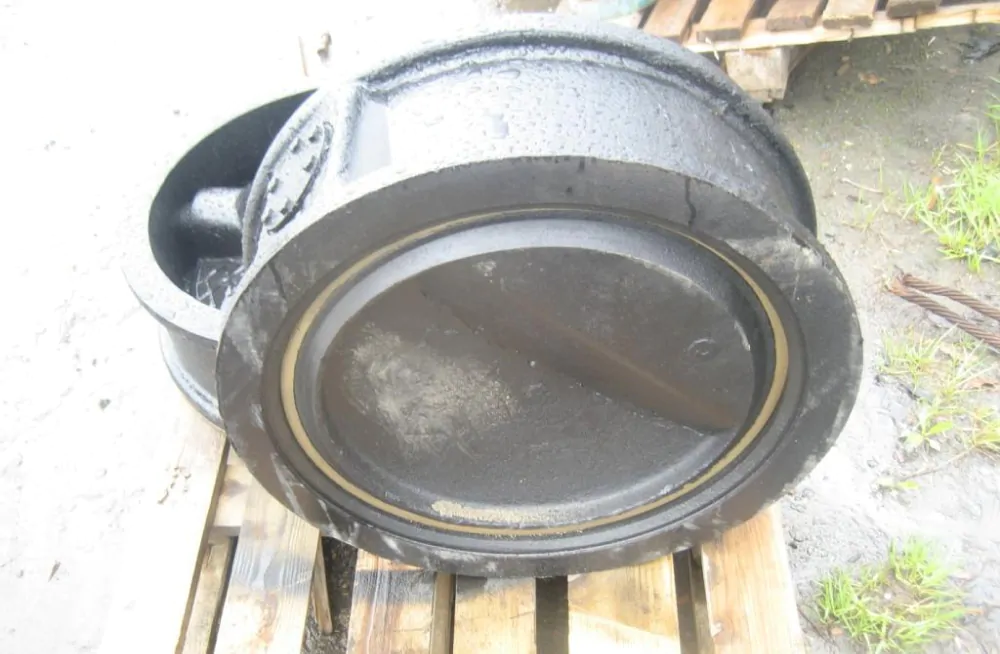

  • Клапан 19ч21бр виробник ІКАР згідно з ГОСТ 12815-80
Клапан 19ч21бр – міжфланцевий поворотний однодисковий чавунний зворотний клапан із робочим тиском Ру-16 кгс/см2. Виробляється з умовним діаметром проходу Ду – 50, 80, 100, 150, 200, 250, 300, 400, 500, 600 мм. Призначений для автоматичного запобігання зворотному руху робочого середовища у трубопроводі. Робоче середовище – вода, пара, нафта, маслянисті рідини з температурою не більше 225 °З. Модифікація з гумовим ущільненням затвора – клапан 19ч21р.

Ціна

від 1146 грн

Каталог поворотних однодискових клапанів 19ч21бр

Технічні характеристики міжфланцевих клапанів 19ч21бр

У таблиці вказані основні технічні характеристики міжфланцевого поворотного зворотного клапана 19ч21бр Ру16: тип запірного елемента, спосіб монтажу, матеріал ущільнення та корпусу, вид робочого середовища, гранична температура, робочий тиск.

Клапан зворотний Робочий тиск, Бар Робоче середовище Тип Матеріал Робоча температура, °С Кріплення Управіння
Корпусу Ущільнювальних кілець
19ч21бр Ру-16 Вода, пара Поворотний однодисковий Сірий чавун Бронза/Латунь до 225 Міжфланцеве Автоматичне

Приєднувальні розміри та будівельна довжина

Габаритні та приєднувальні розміри клапана 19ч21бр креслення

Габаритно-приєднувальні розміри зворотного клапана 19ч21бр можуть відрізнятися залежно від заводу виробника – ІКАР, Душанбінський та Чуфарівський арматурний заводи, Стахановмаш, Нікопольський завод “Механік”, Нікопольський завод трубопровідної арматури. Для полегшення монтажу фланцевого чавунного дискового поворотного клапана 19ч21бр узгоджуйте будівельну довжину з менеджером.

Деталь 19ч21бр Матеріал
Корпус Чавун СЧ 18
Хлопавка Чавун СЧ 18
Вісь Сталь 20Х13
Ущільнення Латунь ЛЦ 40С
Клапан 19ч21бр Габаритні та приєднувальні розміри, мм Маса, кг
L H D1 D2 D3 D0 b d
Ду50 60 106 57 125 105 160 15 16 3,4
Ду80 70 146 89 160 144 195 17 16 4
Ду100 80 164 108 180 160 215 19 16 5,5
Ду150 100 220 159 240 212 280 21 20 11,6
Ду200 140 272 219 295 270 335 21 24 25
Ду250 150 328 273 350 330 390 23 24 33,7
Ду300 160 445 325 400 380 440 24 24 78
Ду400 170 565 426 515 482 565 26 26 123
Ду500 200 670 530 620 585 670 28 26 183
Ду600 240 780 630 725 685 780 31 30 237

Позначення та розшифрування маркування

  1. 19 – клапан зворотний поворотний;
  2. Ч – сірий чавун;
  3. 21 – номер моделі;
  4. Бр – латунне ущільнення;
  5. Ду – умовний діаметр проходу;
  6. Ру – робочий тиск.

Маркування чавунного клапана 19ч21бр містить такі параметри та характеристики:

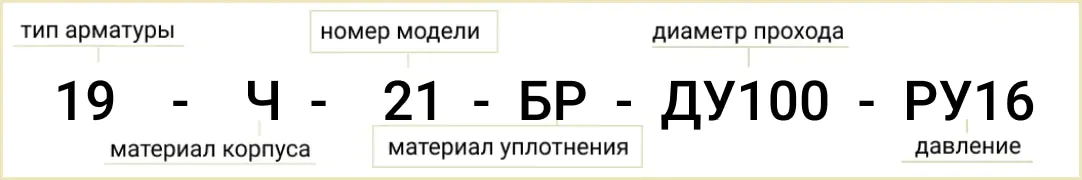

Розшифровка позначення маркування клапана 19ч21бр

Купити поворотний зворотний клапан 19ч21бр

У Систем Якості можете купити клапани 19ч21бр Ру-16 та 19ч21р зворотні поворотні стяжні міжфланцеві чавунні однодискові для води, пари, нафти. Вся запірна арматура проходить випробування, перевірку на стенді з манометром на відповідність параметрам, зазначеним у ГОСТ. У комплекті поставки: зворотний клапан 19ч21бр, паспорт поєднаний з інструкцією з експлуатації та обслуговування, сертифікат (може додаватись в залежності від фірми виробника та серії).

Виконаємо діагностику та ремонт 19ч21р Ру16, усунемо несправності та дефекти, проведемо ревізію та притирання, гідровипробування. Гарантія 12 місяців за умови дотримання умов експлуатації та БНіП (будівельні норми та правила).

Ціна чавунного міжфланцевого клапана 19ч21бр в Україні

Ціна поворотного клапана 19ч21бр Pn16 залежить від діаметра ДУ, виробника (Україна, Китай, Росія, Польща, Туреччина, Словаччина, вітчизняні СРСР із зберігання), технічного стану та року виробництва (нова, складське зберігання, після ревізії). У таблиці наведено ціни на фланцеві клапани 19ч21бр на 01.07.2021.

Діаметр клапана 19ч21бр, мм Ціна, грн без ПДВ Ціна, грн з ПДВ
19ч21бр Ду50 570 684
19ч21бр Ду80 810 972
19ч21бр Ду100 1070 1275
19ч21бр Ду150 1700 2040
19ч21бр Ду200 2975 3570
19ч21бр Ду250 4250 5100
19ч21бр Ду300 8700 10400
19ч21бр Ду400 18700 22400
19ч21бр Ду500 27000 32000
19ч21бр Ду600 37400 44800

Для опту діє система знижок 5-15% від прайсу. Для уточнення актуальної вартості 19ч21бр – зверніться до менеджера або надішліть запит на пошту.

Компанія Системи Якості постачальник надійної запірної арматури
