Клапан 19ч21бр Ду-150 Ру-16

Клапан зворотний 19ч21бр Ду-150 Ру-16 поворотний однодисковий фото
  • Клапан міжфланцевий 19ч21бр Ду150 чавунний для води
  • Клапан 19ч21бр Ду-150 Ру-16 фланцевий дисковий стяжний
  • Клапан 19ч21бр діаметр 150 мм виробник ІКАР згідно з ГОСТ 12815-80
Клапан 19ч21бр Ду-150 Ру-16 – це міжфланцевий зворотний дисковий клапан поворотного типу з умовним діаметром проходу 150 мм. Застосовується в трубопроводах транспортування води, пари, нафти з температурою не більше 225 °С. Корпус виготовлений із сірого чавуну, робочий тиск – 16 кгс/см2. Модифікація із гумовим ущільненням затвора – клапан 19ч21р Ду-150.

Ціна

від 4200 грн

Технічні характеристики міжфланцевих клапанів 19ч21бр Ду-150

У таблиці вказані основні технічні характеристики міжфланцевого поворотного зворотного клапана 19ч21бр Ду-150: тип запірного елемента, спосіб монтажу, матеріал ущільнення та корпусу, вид робочого середовища, гранична температура, робочий тиск.

Клапан зворотний Умовний діаметр проходу, мм Робочий тиск, Бар Робоче середовище Тип Матеріал Робоча температура, °С Кріплення
Корпусу Ущільнювальних кілець
19ч21бр Ду-150 150 Ру-16 Вода, пара Зворотний однодисковий Чавун СЧ 18 Латунь ЛЦ 40С до 225 Міжфланцеве

Приєднувальні розміри та будівельна довжина

Габаритно-приєднувальні розміри зворотного клапана 19ч21бр Ду-150 Ру-16 можуть відрізнятися залежно від заводу виробника – ІКАР, Душанбінський та Чуфарівський арматурний заводи, Стахановмаш, Нікопольський завод “Механік”, Нікопольський завод трубопровідної арматури. Для полегшення монтажу фланцевого чавунного дискового поворотного клапана 19ч21бр Ду150 узгоджуйте будівельну довжину.

Клапан 19ч21бр Габаритні та приєднувальні розміри, мм Маса, кг
L H D1 D2 D3 D0 b d
Ду150 100 220 159 240 212 280 21 20 11,6

Габаритні та приєднувальні розміри клапана 19ч21бр Ду-150 креслення

Позначення та розшифрування маркування

  1. 19 – клапан зворотний поворотний;
  2. Ч – сірий чавун;
  3. 21 – номер моделі;
  4. Бр – латунне ущільнення;
  5. Ду150 – умовний діаметр проходу;
  6. Ру16 – робочий тиск.

Маркування чавунного клапана 19ч21бр Ду-150 містить такі характеристики:

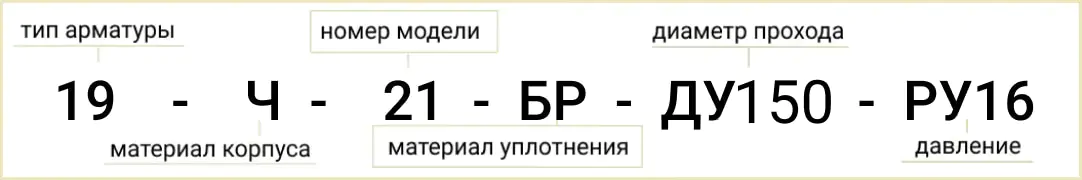

Розшифровка позначення маркування клапана 19ч21бр Ду-150

Купити поворотний зворотний клапан 19ч21бр Ду-150

У Систем Якості можете купити клапани 19ч21бр Ду-150 Ру-16 та 19ч21р Ду-150 зворотні поворотні стяжні міжфланцеві чавунні однодискові для води, пари, нафти. Вся запірна арматура проходить випробування, перевірку на стенді з манометром на відповідність параметрам, зазначеним у ГОСТ. У комплекті поставки: зворотний клапан 19ч21бр Ду150, паспорт суміщений з інструкцією  експлуатації та обслуговування, сертифікат (може додаватися в залежності від фірми виробника та серії).

Виконаємо діагностику та ремонт 19ч21р Ду-150 Ру-16, усунемо несправності та дефекти, проведемо ревізію та притирання, гідровипробування. Гарантія 12 місяців за умови дотримання умов експлуатації та БНіП (будівельні норми та правила).

Ціна чавунного міжфланцевого клапана 19ч21бр Ду150 в Україні

Ціна поворотного клапана 19ч21бр Ду-150 Ру-16 стартує з 818 грн. з ПДВ. Вартість залежить від виробника (Україна, Китай, Росія, Польща, Туреччина, Словаччина, вітчизняні СРСР із зберігання), технічного стану та року виробництва (нова, складське зберігання, після ревізії). Для опту діє система знижок 5-15% прайсу. Для уточнення актуальної вартості 19ч21бр – зверніться до менеджера або надішліть запит на пошту.

Компанія Системи Якості постачальник надійної запірної арматури
