Клапан 19ч21бр Ду-300 Ру-16

Клапан зворотний 19ч21бр Ду-300 Ру-16 поворотний однодисковий фото
  • Клапан міжфланцевий 19ч21бр Ду300 чавунний для води
  • Клапан 19ч21бр Ду-300 Ру-16 фланцевий дисковий стяжний
  • Клапан 19ч21бр діаметр 300 мм виробник ІКАР згідно з ГОСТ 12815-80
Клапан 19ч21бр Ду-300 Ру-16 – це міжфланцевий зворотний дисковий клапан поворотного типу з умовним діаметром проходу 300 мм. Застосовується в трубопроводах транспортування води, пари, нафти з температурою не більше 225 °С. Корпус виготовлений із сірого чавуну, робочий тиск – 16 кгс/см2. Модифікація із гумовим ущільненням затвора – клапан 19ч21р Ду-300.

Ціна

від 22686 грн

Технічні характеристики міжфланцевих клапанів 19ч21бр Ду-300

У таблиці вказані основні технічні характеристики міжфланцевого поворотного зворотного клапана 19ч21бр Ду-300: тип запірного елемента, спосіб монтажу, матеріал ущільнення та корпусу, вид робочого середовища, гранична температура, робочий тиск.

Клапан зворотний Умовний діаметр проходу, мм Робочий тиск, Бар Робоче середовище Тип Матеріал Робоча температура, °С Кріплення
Корпусу Ущільнювальних кілець
19ч21бр Ду-300 300 Ру-16 Вода, пар Зворотний однодисковий Чавун СЧ 18 Латунь ЛЦ 40С до 225 Міжфланцеве

Приєднувальні розміри та будівельна довжина

Габаритно-приєднувальні розміри зворотного клапана 19ч21бр Ду-300 Ру-16 можуть відрізнятися залежно від заводу виробника – ІКАР, Душанбінський та Чуфарівський арматурний заводи, Стахановмаш, Нікопольський завод “Механік”, Нікопольський завод трубопровідної арматури. Для полегшення монтажу фланцевого чавунного дискового поворотного клапана 19ч21бр Ду300 узгоджуйте будівельну довжину.

Клапан 19ч21бр Габаритні та приєднувальні розміри, мм Маса, кг
L H D1 D2 D3 D0 b d
Ду300 160 445 325 400 380 440 24 24 78

Габаритні та приєднувальні розміри клапана 19ч21бр Ду-300 креслення

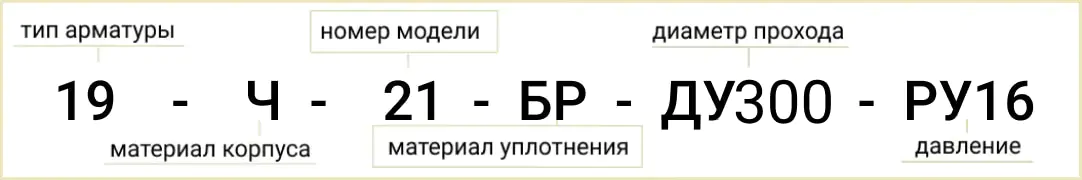

Позначення та розшифрування маркування

  1. 19 – клапан зворотний поворотний;
  2. Ч – сірий чавун;
  3. 21 – номер моделі;
  4. Бр – латунне ущільнення;
  5. Ду300 – умовний діаметр проходу;
  6. Ру16 – робочий тиск.

Маркування чавунного клапана 19ч21бр Ду-300 містить такі характеристики:

Розшифровка позначення маркування клапана 19ч21бр Ду-300

Купити поворотний зворотний клапан 19ч21бр Ду-300

У Систем Якості можете купити клапани 19ч21бр Ду-300 Ру-16 та 19ч21р Ду-300 зворотні поворотні стяжні міжфланцеві чавунні однодискові для води, пари, нафти. Вся запірна арматура проходить випробування, перевірку на стенді з манометром на відповідність параметрам, зазначеним у ГОСТ. У комплекті поставки: зворотний клапан 19ч21бр Ду300, паспорт суміщений з інструкцією  експлуатації та обслуговування, сертифікат (може додаватися в залежності від фірми виробника та серії).

Виконаємо діагностику та ремонт 19ч21р Ду-300 Ру-16, усунемо несправності та дефекти, проведемо ревізію та притирання, гідровипробування. Гарантія 12 місяців за умови дотримання умов експлуатації та БНіП (будівельні норми та правила).

Ціна чавунного міжфланцевого клапана 19ч21бр Ду300 в Україні

Ціна поворотного клапана 19ч21бр Ду-300 Ру-16 стартує з 818 грн. з ПДВ. Вартість залежить від виробника (Україна, Китай, Росія, Польща, Туреччина, Словаччина, вітчизняні СРСР із зберігання), технічного стану та року виробництва (нова, складське зберігання, після ревізії). Для опту діє система знижок 5-15% прайсу. Для уточнення актуальної вартості 19ч21бр – зверніться до менеджера або надішліть запит на пошту.

Компанія Системи Якості постачальник надійної запірної арматури
