Електродвигун АИР100L6/4 двошвидкісний

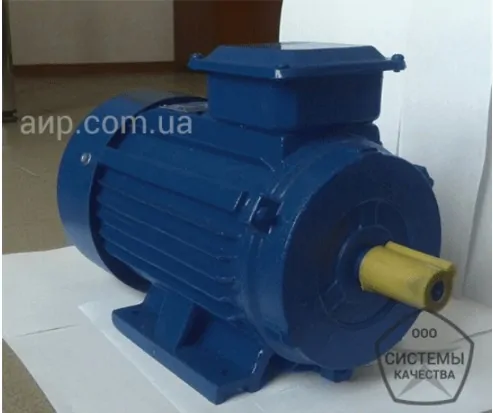

багатошвидкісний електродвигун АІР100L6/4 трифазний асинхронний

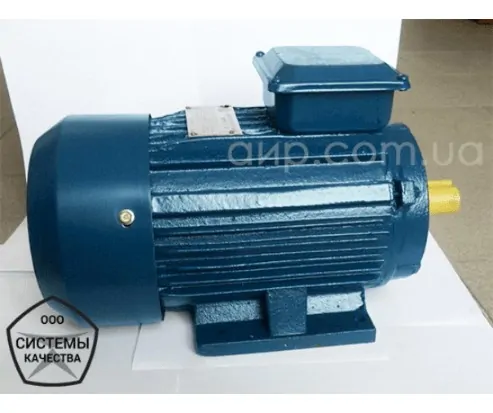

  • 2 швидкісний електродвигун АІР100L6/4
  • електродвигун АІР100L6/4 2,12 кВт 950 об/хв 3,15 кВт 1430 об/хв

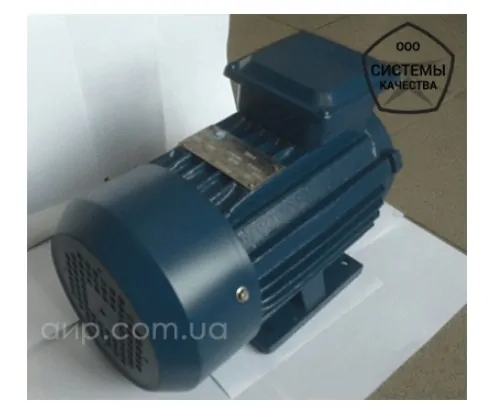

  • ед. АИР100L6/4 двошвидкісний 2,12/1000 3,15/1500
Двошвидкісний електродвигун АИР100L6/4 – асинхронний трифазний полюсноперемикаємий електропривод з режимами роботи 2,12 кВт 1000 об/хв та 3,15 кВт 1500 об/хв. Габаритні розміри згідно ГОСТ Р 51689. Має особливу конструкцію статора – дві залежні обмотки, що полюсно перемикаються, за схемою Даландера. Застосовуються для приводу деревообробних та токарних верстатів, гідравлічних насосів, мішалок, пилок та інших дворежимних промислових установок малої потужності. Перейти до одношвидкісних двигунів АИР100L6 та АИР100L4

Ціна

від 7680 грн

Технічні характеристики

Електродвигун Потужність Швидкість обертання КПД, % cos φ Iп/Iн Мп/Мн Мmax/Мн Мmin/Мн Маса, кг
АИР100L6/4 2,12 950 77,0 0,73 4,5 1,4 2,0 1,3 27,1
3,15 1430 80,0 0,86 5,5 1,5 2,1 1,4

Вказано технічні параметри двошвидкісного двигуна АИР100L4/2 виробництва Білорусь, багатошвидкісних двигунів інших виробників можуть відрізнятися. Схеми підключення – трикутник-подвійна зірка та потрійна зірка – потрійна зірка.

Габаритні розміри та креслення

Розмір електродвигуна Умовне позначення Для АИР 100L6/4
Діаметр валу d1 28
Висота h31 247
Довжина валу l1 60
Довжина по лапах l10 140
Ширина по лапах b10 160
Висота осі обертання h 100
Діаметр центрів кріплення фланців d20 215
Зовнішній діаметр фланця d24 250
Довжина l30 391

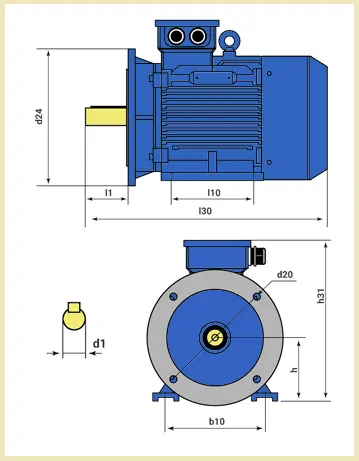

Креслення багатошвидкісного електродвигуна АИР100L6/4

Розшифровка маркування

Розшифровка маркування АІР100L6/4

  • А – Асинхронний
  • И – Интерелектро
  • Р – ГОСТ Р 51689
  • 100 – умовний габарит
  • L – довжина сердечника
  • 6 – полюсів низької швидкості
  • 4 – полюсів високої швидкості
  • У2 – кліматичне виконання

Де купити в Україні?

Двошвидкісні електродвигуни АИР100L6/4 в Україні представлені російськими, білоруськими та китайськими виробниками. При цьому володимирські аналоги 4а100L6/4, 4ам 100L6/4, 5а100L6/4 и Уралелектро АД100L6/4, АДМ100L6/4 зустрічаються виключно у вигляді неліквідів складського зберігання та БУ. Підбір під специфіку технологічного процесу із фахівцем Систем Якості може заощадити до 40% вартості.
