Гідроштовхач ТЕ-30

Електричний гідроштовхач ТЕ-30 фото
  • Крановий електрогідравлічний штовхач ТЕ-30
  • Вибухозахищений штовхач ТЕ-30

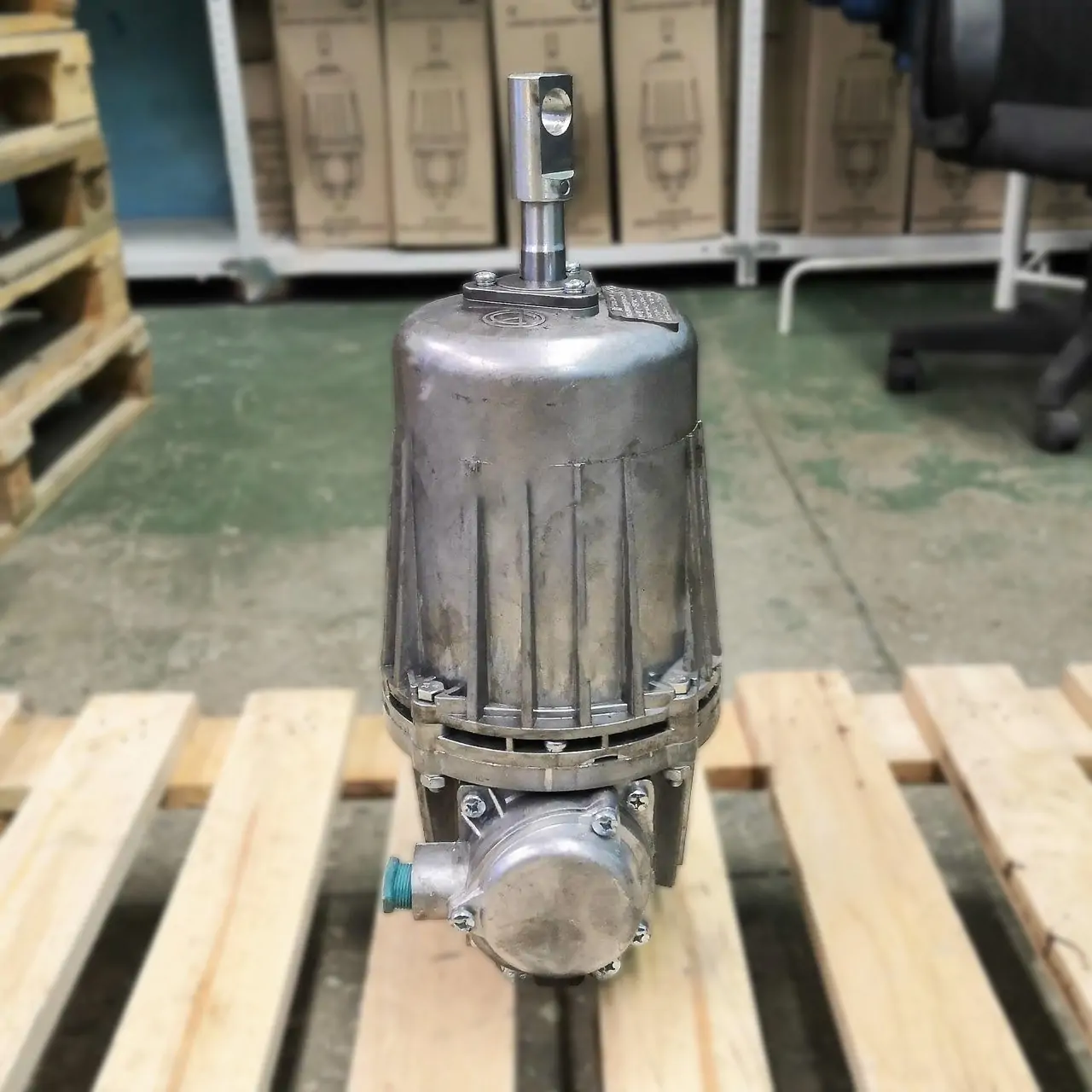

  • Гідроштовхач ТЕ-30 У2 виробник Харків Україна
Гідроштовхач ТЕ-30 – це електрогідравлічний привід колодкових гальм ТКГ-200, ТКГ-160 і ТКГ-100. Призначений для експлуатації в ланцюгах змінного струму з напругою 380В, потужність електромотора – 0,16 кВт. Є сучасним покращеним аналогом застарілих моделей електрогідравлічних штовхачів ТЕ-25, ТЕ-16. Залежно від виробника може зустрічатися під маркуванням ТЕ-30М, ТЕ-30-2М, ТЕ-30РВ, ТЕ-30СУ У2, ТЕ-30МВ – всі аналоги мають ідентичні характеристики і повністю взаємозамінні. Пропонуємо купити гідроштовхач ТЕ-30 виробництва Україна (Харків) за ціною виробника.

Ціна
від 9000 грн

Технічні характеристики штовхача ТЕ 30

Гідроштовхач Зусилля підйому, Н Частота включень, вкл/ч Хід штока, мм Потужність, Вт Час підйому штока, с Час зворотнього ходу штока, с Маса робочої рідини, л Вага, кг
номінальне максимальне
ТЕ 30 300/320 450 780 32/50 160 0,3 0,3 1,2 11,62

Експлуатаційні параметри

  • Монтажне положення – вертикальне штоком догори;
  • Кліматичне виконання – У2 (ГОСТ 15150);
  • Температура навколишнього середовища – від -40 до +40°C;
  • Відносна вологість повітря – 80% при +20°C;
  • Навколишнє середовище – неагресивне, вибухобезпечне;
  • Тип робочої рідини – трансформаторне масло (ГОСТ 982-80);
  • Висота над рівнем моря – не більше 1000 м;
  • Струм – змінний;
  • Робоча напруга – 380В при 50-60 Гц;
  • Режим роботи – повторно-короткочасний, не більше ПВ=60%.

Розшифровка позначення маркування

Розшифровка позначення електрогідроштовхача ТЕ-30:Розшифровка позначення маркування штовхача ТЕ-30

  1. Т – штовхач;
  2. Е – електрогідравлічний;
  3. 30 – номінальне зусилля підйому;
  4. СУ – індекс виробника (модернізація);
  5. У2 – кліматичне виконання і категорія розміщення.

Габаритні розміри та будова штовхача ТЕ-30 У2

Принцип роботи електричного гідроштовхача серії ТЕ-30 полягає в підйомі штока завдяки створенню надлишкового тиску робочої рідини електродвигуном потужністю 160 Вт. Під час обертання двигуна робочі колеса створюють надлишковий тиск оливи, нагнітаючи її під поршень, тим самим підіймаючи поршень разом зі штоком до верхнього положення. Шток залишається у верхньому положенні, поки увімкнений мотор. Під час зупинки електромотора, робоче колесо зупиняється і механізм повертається у вихідне положення.

Будова та габаритні розміри гідроштовхача ТЕ-30

Конструкція електричного гідроштовхача ТЕ-30:

  1. Асинхронний електродвигун;
  2. Підшипниковий щит;
  3. Корпус;
  4. Робоче колесо;
  5. Корпус насоса;
  6. Циліндр;
  7. Поршень;
  8. Манжета штока;
  9. Сальникове кільце штока;
  10. Пробка для заливання масла;
  11. Ущільнювальне кільце;
  12. Ущільнювальне кільце;
  13. Манжета вала електродвигуна;
  14. Коробка виводів;
  15. Ущільнювальне гумове кільце клемної панелі;
  16. Клемна панель;
  17. Захисна кришка;
  18. Болт заземлення;
  19. Зливний болт.

Купити гідроштовхач ТЕ-30 в Україні

У Систем Якості можна купити гідроштовхач ТЕ-30 для пружинних колодкових гальм ТКГ-200, ТКГ-160 та інших механізмів. Електрогідравлічні штовхачі ТЕ-30 У2 відповідають ТУ У 29.2-31120036-002:2006 і підходять для заміни застарілих ТЕ-25, ТЕ-16. Перед відправленням, штовхачі ТЕ-30 проходять випробування і перевірку.

В комплект поставки входить:

  1. Електричний гідроштовхач ТЕ-30;
  2. Паспорт та інструкція з експлуатації.

Ціна електрогідравлічного штовхача ТЕ-30

Ціна гідроштовхача ТЕ-30 залежить від кліматичного виконання і ступеня захисту (загальнопромисловий або вибухозахищений). Купівля електрогідроштовхачів БУ не рекомендується, тому що механізм має певну кількість циклів роботи, може мати протікання мастила і критичний знос окремих деталей. Для актуалізації вартості штовхача ТЕ-30 – зв’яжіться з менеджером або надішліть запит на електронну пошту.
